Свойства и различия прокатной и калиброванной шпоночной стали
Шпоночные соединения относятся к разряду наиболее распространённых в машиностроении способов передачи крутящего момента. Казалось бы, конструкция предельно проста: паз в валу, паз в ступице и сам элемент, который называется шпонкой.
Однако от того, из какого материала изготовлена эта небольшая деталь, напрямую зависит надёжность работы редуктора, коробки передач или приводного узла. На производстве сложилось чёткое разделение сортамента на две основные группы: горячекатаную прокатную сталь и калиброванную сталь специального назначения.
Разница между ними заключается не только в точности геометрических размеров, но и в структуре металла, его механических свойствах и, в конечном счёте, в поведении под нагрузкой.

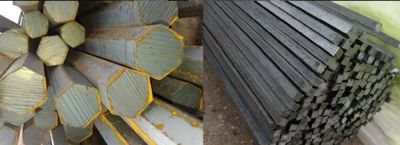

Горячекатаная шпоночная сталь поступает на склад в виде полос или квадрата, который прошёл через нагревательные печи и прокатные станы. Металл после такого передела имеет слой окалины и характеризуется определённой свободой в допусках.
Предельные отклонения по ширине и высоте здесь регламентируются ГОСТ 103-2006 и могут быть довольно значительными, что требует последующей механической обработки. Структура горячекатаного проката, как правило, феррито-перлитная с крупным зерном.
Прочностные характеристики такого металла находятся на определённом, но не самом высоком уровне из-за отсутствия наклёпа. Для изготовления шпонок из такого подката необходим целый комплекс операций: фрезерование или строгание для получения чистовых размеров.
Совершенно иначе обстоят дела с калиброванной сталью. Её производят из горячекатаной заготовки методом холодного волочения через фильеры или путём холодного обжатия.
Этот процесс приводит к упрочнению поверхности за счёт наклёпа и существенному повышению точности. Калиброванный квадрат или полоса соответствуют более жёстким допускам, вплоть до 11-12 квалитетов точности.
Приобретая такой материал, мы получаем поверхность, которая в большинстве случаев не требует дополнительной обработки резанием со снятием стружки. Это особенно важно при серийном производстве, где время изготовления детали играет решающую роль.
Особое внимание при выборе заготовки для шпонок необходимо уделять твёрдости. Для горячекатаного проката обычного качества, взять хотя бы марку стали 45, твёрдость колеблется в пределах 170-200 НВ.
В случае с калибровкой тот же химический состав после холодного деформирования покажет твёрдость уже около 220-260 НВ. С одной стороны, это повышает износостойкость рабочих граней шпонки.
С другой стороны, повышенная твёрдость требует применения более стойкого инструмента при нарезке шпоночного паза, если вы всё же решите его дорабатывать. Хотя калиброванный материал чаще всего идёт в дело сразу после отрезки заготовок требуемой длины.
Следует различать и целевое назначение этих двух видов проката. Горячекатаные полосы находят применение в тяжёлом машиностроении, при производстве крупногабаритных редукторов, где допуски на посадку не столь критичны, а сами шпонки после сборки подгоняются по месту слесарем.
Здесь припуск на обработку позволяет скомпенсировать возможные погрешности литья или сварки в корпусных деталях. В индивидуальном и ремонтном производстве горячекатаный квадрат остаётся основным выбором именно из-за возможности подогнать деталь с учётом износа сопрягаемых узлов, например, при восстановлении шкивов или звёздочек.
В серийном производстве запчастей для автотракторной техники или в станкостроении чаще используют калиброванную сталь. Шпонки из неё садятся в пазы с минимальным зазором или по переходной посадке.
Благодаря стабильности размеров калиброванного проката конструктор может заложить минимальный зазор в чертеже, не опасаясь, что партия деталей не соберётся из-за разброса габаритов. Это также упрощает сборку на конвейере: не нужно подбирать шпонки индивидуально к каждому валу.
Достаточно проконтролировать первые несколько изделий, и вся партия пойдёт в монтаж без дополнительных примерок.
Говоря о механических свойствах, нельзя обойти вниманием такую характеристику, как предел текучести. В холоднотянутом прокате он заметно выше.
Это означает, что шпонка, изготовленная из калиброванного прутка, будет лучше сопротивляться пластическим деформациям смятия под действием рабочих нагрузок. Для соединений, работающих в условиях динамических и знакопеременных нагрузок, это серьёзное преимущество.
Однако стоит учитывать и повышение склонности к хрупкому разрушению из-за наклёпа. Если в соединении возможны рывки или ударные нагрузки, предпочтение иногда отдают более вязкой горячекатаной стали, которая способна деформироваться, но не лопнуть внезапно.
Практики хорошо знают, что на качество шпоночного соединения влияет и микрорельеф поверхности. Прокатная сталь с окалиной требует обязательной зачистки рабочих граней перед установкой.
Окалина, обладая абразивными свойствами, может повредить поверхности паза при запрессовке, что приведёт к ослаблению посадки. У калиброванной стали поверхность чистая и гладкая, что обеспечивает более равномерное прилегание и лучший коэффициент трения в соединении.
Для ответственных узлов, таких как шпиндели металлорежущих станков, это критически важно.
С точки зрения нормативной документации, горячекатаный прокат общего назначения выпускается по ГОСТ 2590 или ГОСТ 103, но для шпонок существуют и специальные стандарты. Например, ГОСТ 8787 предусматривает калиброванную сталь со специальной отделкой поверхности для шпоночного производства.
В нём оговорены более строгие требования к серповидности и отклонениям от прямолинейности. Длина мерных заготовок из такого проката может поставляться с минимальными припусками под отрезку, что экономит металл и время.
Приобретая металл на металлобазе, всегда стоит уточнять наличие сертификата и соответствие именно этим нормам.
Интересный момент связан с твёрдостью сердечника. Если шпонка работает на срез, а это расчётный случай для большинства соединений, то переупрочнённый материал может оказаться медвежьей услугой.
Высокая твёрдость затрудняет процесс рубки или штамповки заготовок в холодном состоянии. Горячекатаную сталь можно рубить на пресс-ножницах без образования трещин.
Калиброванная же сталь из-за наклёпа может давать микротрещины на кромках при подобных операциях. Поэтому в массовом производстве шпонок из калиброванного проката чаще применяют отрезку на ленточнопильных или фрезерных станках с охлаждением.
Не стоит забывать и про коррозионную стойкость, хотя это не основное назначение данных сталей. Горячекатаная поверхность из-за окалины и шероховатостей более подвержена атмосферной коррозии при хранении.
Калиброванная сталь имеет меньшую удельную площадь поверхности и более плотный наружный слой, что делает её несколько более устойчивой к ржавчине, но при длительном хранении в сыром помещении защитная смазка требуется обоим видам проката.
Выбор конкретной марки стали также может диктоваться технологией. Широко распространены стали 45 и 40Х.
В горячекатаном состоянии сталь 40Х после нормализации показывает хороший комплекс свойств. В калиброванном варианте она становится ещё прочнее.
Но здесь появляется нюанс с обрабатываемостью резанием. Холоднотянутая сталь 40Х может быть слишком "вязкой" для скоростного фрезерования пазов, вызывая налипание стружки на инструмент. В таких случаях может потребоваться термообработка заготовок перед механической обработкой, например, высокий отпуск для снятия внутренних напряжений, что несколько усложняет технологический цикл.
При конструировании узлов с призматическими шпонками инженер обязательно указывает посадку. Для горячекатаных заготовок, как правило, предусматривают более свободные посадки в пазу вала и более плотные в пазу ступицы, или наоборот.
С калиброванным прокатом конструктор получает возможность стандартизировать соединения, применяя рекомендуемые поля допусков непосредственно на размеры шпонки без её последующей обработки. Согласно ГОСТ 23360, для шпонок из калиброванной стали ширина может изготавливаться с полем допуска h9, что позволяет использовать их в широком спектре соединений без подгонки.
В ремонтной практике часто встречается ситуация, когда вал имеет износ, и посадочный паз разбит. Здесь классический калиброванный профиль может не подойти.
Механики нередко изготавливают ремонтные шпонки со ступенчатой формой или с утолщением. В таких случаях рациональнее использовать горячекатаную полосу, из которой проще вырезать нестандартную деталь.
Металл в этом случае выбирают с запасом по сечению, чтобы при фрезеровании получить нужный увеличенный размер, компенсирующий износ.
Испытания на прочность шпоночных соединений показывают, что характер разрушения также различается. Шпонка из горячекатаной стали чаще сминается по рабочим граням, постепенно теряя форму, но сохраняя целостность.
Деталь из калиброванного металла может разрушиться хрупко, по сечению среза, без значительных остаточных деформаций. Для механизмов с высокими требованиями к безопасности, таких как грузоподъёмные машины, важно, чтобы разрушение носило прогнозируемый характер, что диктует определённые требования к материалу.
При заказе партии шпонок на специализированном предприятии технолог всегда уточняет исходное состояние материала. Если в чертеже стоит неуказанная шероховатость, и шпонка должна идти в сборочный узел без доработки, однозначно выбирается калиброванная сталь.
Если же предприятие имеет собственный механический участок и для детали требуется снятие фасок или подгонка по высоте из-за особенностей сборки, закупают горячекатаный сортамент.
Особую роль играет и экономическая составляющая. Цена за тонну горячекатаной полосы ниже, чем стоимость калиброванного проката той же марки.
Это связано с меньшим количеством технологических переделов. Однако при расчёте себестоимости готовой шпонки необходимо учитывать затраты на её механическую обработку, потерю металла в стружку и время работы станка.
Для крупных партий итоговая калькуляция часто оказывается в пользу более дорогого, но менее трудоёмкого калиброванного металла.
Что касается твёрдости поверхности после термообработки, здесь оба вида проката ведут себя схожим образом, если имеют одинаковый химический состав. Закалка и низкий отпуск для стали 45 дадут примерно 50-55 HRC независимо от того, была заготовка горячекатаной или калиброванной.
Но деформации при закалке могут проявиться по-разному. В калиброванной стали, имеющей остаточные напряжения от наклёпа, геометрия тонких и длинных шпонок может измениться сильнее.
Это требует либо правки после термообработки, либо применения более мягких режимов закалки.
В практике современного станкостроения и ремонтных служб знание этих нюансов помогает избежать производственных ошибок. К примеру, для шпонок, работающих в условиях вибрации, лучшим выбором часто становится вязкая горячекатаная сталь, которая демпфирует колебания.
Для высокоскоростных приводов, где важна балансировка и минимальные люфты, используют только калиброванный прокат с минимальными допусками. В любом случае, грамотный подход к выбору исходного материала определяет, прослужит ли соединение десятилетия или выйдет из строя при первом же пиковом моменте нагрузки.
