Достоинства и недостатки шпоночных соединений
В практике любого механика, занятого ремонтом или обслуживанием оборудования, достаточно часто встречаются конструкции, где крутящий момент от вала к установленной на нем детали передается через шпонку. Это одно из самых распространенных разъемных соединений, которое применяется в машиностроении повсеместно — от коробок передач автомобилей до мощных прокатных станов.
Шпоночное соединение представляет собой, по сути, компромиссное решение между жесткой сваркой и точными, но более сложными в изготовлении шлицевыми поверхностями. Конструкция его проста: в валу и ступице насаживаемой детали (шестерни, шкива, полумуфты) фрезеруются пазы, куда и закладывается специальный брусок — шпонка.
Этот стальной элемент работает на срез и смятие, обеспечивая синхронное вращение деталей.
Основное достоинство такого способа соединения деталей заключается в его относительной технологической простоте и универсальности. В отличие от соединений с натягом, где требуется нагрев или мощные прессы для сборки, шпоночный вариант позволяет легко монтировать и демонтировать узел при проведении регламентных работ.
Для разборки обычно достаточно обычного съемника и легких ударов молотка через мягкую оправку, чтобы не повредить вал и саму шпонку. Это особенно ценится в условиях эксплуатации, когда агрегат приходится часто обслуживать или ремонтировать в полевых условиях, где нет тяжелого гидравлического инструмента.
Стоит отметить и тот факт, что конструкции данного типа достаточно хорошо переносят значительные динамические и ударные нагрузки, особенно если речь идет о призматических разновидностях. Они способны кратковременно выдерживать перегрузки, при которых происходит пластическая деформация более мягкого материала шпонки, но вал и дорогостоящая ступица при этом остаются целыми.
В этом смысле шпонка работает как своеобразный предохранительный элемент, принимая на себя пиковые напряжения и защищая от разрушения более ответственные детали механизма.
Однако идеальных технических решений не существует, и здесь есть ряд серьезных ограничений, которые необходимо принимать в расчет на этапе проектирования или модернизации оборудования. Прежде всего, нарезание паза под шпонку (шпоночного паза) неизбежно ослабляет сечение и вала, и ступицы.
В местах выборки металла возникают концентраторы напряжений, которые при циклических знакопеременных нагрузках могут привести к усталостному разрушению вала. Именно поэтому для ответственных быстроходных валов часто применяют другие виды соединений, либо проводят сложные расчеты на прочность, строго регламентированные нормами ЕСКД.
Еще один недостаток, с которым постоянно сталкиваются слесари-ремонтники — это появление зазоров в процессе эксплуатации. Из-за неизбежных погрешностей изготовления, а также в результате износа контактных поверхностей, в паре вал-ступица возникает люфт.
При реверсных нагрузках или частых пусках-остановах шпонка начинает биться в пазах, разбивая их посадочные места. Это приводит к перекосам, дополнительному биению установленной детали и, в конечном итоге, к срезу шпонки или задирам на валу.
Восстановление геометрии изношенного паза — достаточно трудоемкая операция, часто требующая наплавки и последующей механической обработки на фрезерном станке.
С практической точки зрения важно понимать, что несущая способность такого узла лимитируется не только прочностью стали, из которой сделана шпонка, но и материалом вала со ступицей. Основной критерий работоспособности здесь — сопротивление смятию боковых поверхностей.
Расчет ведется по условному напряжению смятия: sigma_cm = (2 * M_kr) / (d * l * (h - t1)), где M_kr — крутящий момент, d — диаметр вала, l — рабочая длина шпонки, h — её высота, а t1 — глубина паза в валу. Допустимые напряжения смятия для неподвижных соединений выбирают в диапазоне от 80 до 150 МПа в зависимости от материала и режима работы, а для подвижных (например, шлицевые втулки на валах коробок передач) эти значения снижают вдвое.
Для стандартных условий применяются шпонки призматические по ГОСТ 23360. Размеры их сечения подбираются строго в зависимости от диаметра вала.
В практике при ремонте часто приходится изготавливать шпонки самостоятельно из прутка, и здесь важно соблюдать точность. Высота шпонки обычно имеет допуск h9 или h11, а ширина — от P9 до N9, в зависимости от типа посадки.
Посадка в паз вала обычно более плотная, а в паз ступицы — с небольшим зазором, чтобы обеспечить собираемость. Несоблюдение этих допусков ведет к тому, что соединение либо невозможно собрать, либо оно сразу будет иметь недопустимый люфт.

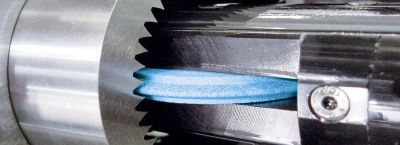

Сегментные шпонки, которые часто можно встретить в станкостроении и моторах, применяются для передачи небольших моментов. Их главное преимущество — технологичность изготовления гнезда под них.
Паз под сегментную шпонку фрезеруется пальцевой фрезой за один проход, что обеспечивает высокую точность расположения. Но при этом паз в валу получается довольно глубоким, что еще сильнее ослабляет его сечение.
Такое решение подходит для малонагруженных участков, например, для фиксации рукояток или небольших блоков шестерен.
Следует помнить и о клиновых разновидностях, которые работают с натягом за счет уклона на верхней грани. Они способны передавать значительные нагрузки, в том числе знакопеременные, но при этом неизбежно смещают ось ступицы относительно оси вала из-за радиального распора.
Это вызывает биение и дисбаланс, что совершенно недопустимо для быстроходных механизмов. Поэтому в современном машиностроении клиновые варианты применяются все реже, уступая место призматическим или шлицевым соединениям.
При сборке узлов с нагревом ступицы необходимо учитывать, что при остывании детали шпонка может быть деформирована или смещена. Поэтому опытные сборщики часто фиксируют её в пазу вала, используя для этого мягкую проволоку или даже пластилин, чтобы исключить выпадение при нагреве и установке детали на место.
После остывания и усадки ступицы соединение становится весьма прочным, но при этом сохраняется возможность последующей разборки.
Значимым практическим моментом является состояние поверхности шпоночного паза. На производстве, при приемке ответственных узлов, контролируется не только размер, но и шероховатость стенок.
Чистота обработки непосредственно влияет на стабильность работы под нагрузкой. Грубые риски от фрезы становятся очагами зарождения микротрещин, которые могут привести к разрушению шпонки.
Параметр шероховатости Ra боковых поверхностей обычно не должен превышать 3,2 мкм для подвижных соединений и 6,3 мкм для неподвижных.
В тяжелом машиностроении, где крутящие моменты огромны, а диаметры валов исчисляются сотнями миллиметров, часто используют не одну, а две или даже три шпонки, расположенные под углом. Однако такая мера не всегда пропорционально увеличивает нагрузочную способность, так как из-за погрешностей изготовления нагрузка между ними распределяется крайне неравномерно.
Часто одна из них принимает на себя основное усилие, а остальные работают как резервные или страховочные.
Материал для шпонок выбирается таким образом, чтобы он был несколько мягче материала вала и ступицы. Это делается для того, чтобы при перегрузках сминалась именно она, а не более дорогие и сложные в восстановлении вал и шестерня.
Обычно применяются чистотянутые стали с пределом прочности не ниже 590 МПа — чаще всего это сталь 45 или Ст6. В ответственных случаях, для работы в условиях повышенных температур или агрессивных сред, используются легированные или нержавеющие стали.
Точность изготовления самого паза в ступице контролируется калибрами-пробками или предельными скобами. Слесарю при ремонте бывает достаточно проверить ширину паза набором щупов или контрольной шпонкой.
Если паз разработан, то стандартная шпонка в нем болтается. Временным решением может служить установка шпонки с утолщением, изготовленной из полосы, но такой метод не всегда допустим, так как изменяет центрирование детали.
Кардинальное решение — фрезеровка паза под ремонтный размер с последующим изготовлением ступенчатой шпонки.
