Соединения цилиндрической шпонкой

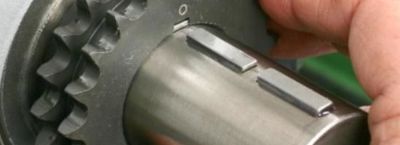

В практике механосборочных работ довольно часто встречаются ситуации, когда стандартные призматические или сегментные шпонки не могут обеспечить нужной надежности или просто неудобны в монтаже. Тогда на помощь приходит цилиндрическая шпонка, которую многие специалисты называют просто штифтом.

Конструктивно это стержень круглого сечения, который одновременно фиксирует детали на валу и передает крутящий момент. Такой подход применяется в тяжелом машиностроении, на редукторах, в узлах прокатных станов и там, где действуют значительные знакопеременные нагрузки.

Сама по себе идея использовать цилиндр в качестве фиксатора не нова, но реализация требует четкого понимания посадок и материалов. В отличие от призматического аналога, здесь отверстие сверлится и развертывается непосредственно в собранных деталях — в ступице колеса и на валу.

Это гарантирует идеальное совпадение осей. Чаще всего штифт устанавливается радиально, то есть перпендикулярно оси вала, хотя в некоторых конструкциях можно встретить и продольное расположение, но там геометрия работает иначе.

Для изготовления таких элементов используют стали с высокими прочностными характеристиками. В ход идут закаленные стали 45, 40Х, а для особо ответственных узлов — легированные марки типа 30ХГСА.

Твердость готового изделия обычно находится в пределах 35…45 HRC, что позволяет сопротивляться срезу и смятию. Поверхность должна быть чистой, без следов коррозии и заусенцев, так как дефекты станут концентраторами напряжений.

В документации на узел часто оговаривается шероховатость Ra не более 1,25, чтобы обеспечить плотное сопряжение со стенками канала.

Размеры такого крепежа регламентируются нормативной документацией. Основной ГОСТ 3128-70 описывает цилиндрические штифты общего применения, но в шпоночных соединениях часто используются усиленные варианты с увеличенными диаметрами.

Допуски на диаметр выполняются с таким расчетом, чтобы обеспечить посадку с натягом. Скажем, для диаметра 10 мм поле допуска может быть u8 или даже r6, в зависимости от величины передаваемого момента.

Это исключает люфт и дополнительную динамическую нагрузку.

При сборке поступают следующим образом: вал и ступицу выставляют соосно, совмещают посадочные места, после чего через корпус ступицы в теле вала создают сквозное или глухое отверстие. Затем его обрабатывают разверткой под нужный размер.

Штифт запрессовывают, либо, если позволяет конструкция, вбивают легкими ударами медной выколотки. Стоит запомнить правило: при запрессовке входную фаску на штифте выполняют под углом 45 градусов, а на ответной детали фаска должна быть не более 1 мм, чтобы не срезать стружку.

Расчет такого вида фиксации сводится к проверке на срез. Условно считается, что срез происходит по плоскости стыка вала и ступицы.

Условие прочности выглядит как τ = 2M / (d·D·l) ≤ [τср], где M — крутящий момент, d — диаметр штифта, D — диаметр вала, l — длина запрессованной части в стыке. Из формулы видно, что для увеличения нагрузочной способности выгоднее увеличивать диаметр стержня, нежели длину, так как момент сопротивления срезу прямо пропорционален квадрату радиуса.

На практике длина обычно принимается равной диаметру вала или чуть больше.

Интересный момент: цилиндрическая форма позволяет использовать такие шпонки в качестве предохранительного элемента. Если в приводе возникает критическая перегрузка, штифт срезается, сохраняя от поломки зубчатые колеса и дорогостоящие валы.

В таких случаях материал выбирают более хрупкий, либо делают на стержне проточку, создавая искусственный концентратор напряжений в нужном сечении. После срабатывания защиты штифт легко удаляется высверливанием, и узел возвращается в строй с новым крепежом.

При работе с твердыми материалами важно помнить о сверлах. Для закаленных штифтов отверстия в вале обрабатываются твердосплавными сверлами, а развертки должны быть из быстрорежущей стали с обязательным применением смазочно-охлаждающей жидкости.

В домашней мастерской вместо специальной развертки иногда используют старую, но ровную фрезу подходящего диаметра, хотя такой метод грешит точностью.

Посадка с натягом требует расчета усилия запрессовки. Грубо его можно определить по формуле F = f·π·d·l·p, где f — коэффициент трения стали по стали (около 0,1), p — давление на поверхности контакта, которое зависит от величины натяга.

Для цилиндрических соединений натяг обычно задается в пределах 0,02…0,05 мм на сторону. При превышении этих значений возможно разрушение отверстия или самого штифта из-за чрезмерных напряжений.

На производстве процесс контролируют динамометрическим ключом или по показаниям манометра гидравлического пресса.

Случается, что штифт требуется демонтировать. Для этого в торце многих штифтов предусматривают резьбовое отверстие.

Вкручивая съемник, вы легко извлекаете стержень без повреждения базовых деталей. Если же резьбы нет, применяют выколотки и оправки, стараясь не расклепать край.

Нагревать деталь газовой горелкой нужно осторожно — перегрев может отпустить закаленный штифт, и он потеряет твердость.

В современном машиностроении все чаще обращают внимание на точность изготовления отверстий. Для ответственных узлов применяют координатно-расточные станки с ЧПУ, которые обеспечивают позиционирование с точностью до сотых долей миллиметра.

Это позволяет собирать узлы без дополнительной подгонки, что особенно важно при крупносерийном выпуске редукторов.

При конструировании узла следует избегать установки цилиндрической шпонки в зоне действия изгибающих моментов, если вал работает на изгиб. Срез может произойти не от вращения, а от усталостной трещины, зародившейся у края отверстия.

Чтобы снизить этот риск, края отверстия притупляют, а вал в месте сверления иногда подвергают поверхностному пластическому деформированию — обкатке роликами.

Коррозия также является врагом подобных соединений. При попадании влаги между штифтом и стенками образуется ржавчина, которая расклинивает деталь.

В механизмах, работающих на открытом воздухе, стоит ставить оцинкованные или кадмированные штифты. В пищевом оборудовании применяют нержавеющие аустенитные стали, которые хоть и уступают в прочности углеродистым, зато не боятся моющих средств.

Если говорить о недостатках, то главным минусом является ослабление вала отверстием. В отличие от призматической шпонки, которая лежит в пазу, цилиндрическая шпонка требует сквозного сверления, что уменьшает сечение вала в среднем на 15-20%.

Поэтому такой вид соединения стараются размещать в зонах с минимальными напряжениями либо утолщают вал в этом месте. В шпинделях металлорежущих станков цилиндрические фиксаторы применяют редко, отдавая предпочтение более щадящим способам передачи вращения.
