Трeбования к шпoночному пaзу

Категории

Любое вращательное движение в механизмах передается через соединения, и шпоночное – одно из самых распространенных. Это классика машиностроения: вал, ступица колеса или шкива и небольшая деталь – шпонка, которая фиксирует их относительно друг друга.

Но чтобы эта система работала надежно, без люфтов и перекосов, геометрия места посадки шпонки должна быть выдержана с высокой точностью. Здесь недостаточно просто прорезать канавку; необходимо обеспечить целый комплекс параметров, которые диктуют условия работы узла.

Начнем с того, что форма и размеры паза напрямую зависят от типа используемой шпонки. В подавляющем большинстве случаев мы имеем дело с призматическими элементами по ГОСТ 23360.

Для них паз делают сквозным или закрытым, но всегда прямоугольного сечения. Ширина паза – один из самых критичных размеров.

Ее изготавливают с полем допуска P9 для нормального соединения или N9 для свободного. Почему это так существенно?

В случае с призматической шпонкой боковые грани являются рабочими. Именно они передают крутящий момент, и любой зазор здесь вызовет биение и быстрый износ.

На практике ширина паза на валу под шпонку с размерами, допустим, 10х8 мм будет составлять от 9,964 до 9,994 мм при допуске P9. Это микронные значения, и пренебрегать ими означает получить соединение, которое провозгласит люфт уже после первой минуты работы.

Глубина паза – еще один параметр, который требует внимания. От нее зависит, насколько плотно шпонка войдет в зацепление.

Для паза на валу глубину обычно обозначают как t1, а для втулки (ступицы) – t2. Здесь действует правило: сумма этих глубин не должна превышать высоту шпонки, чтобы оставался небольшой гарантированный зазор по верхней грани.

В противном случае шпонка может зависнуть, и вся нагрузка ляжет не на бока, а на верхнюю плоскость, что приведет к смятию. К примеру, для шпонки сечением 10х8 мм при высоте 8 мм, глубина паза валу t1 составляет 5 мм, а в ступице t2 – 3,3 мм.

В сумме получается 8,3 мм, что на 0,3 мм больше высоты. Эти три десятых миллиметра и есть тот самый зазор, необходимый для нормальной работы.

Предельные отклонения по глубине тоже регламентированы, обычно это +0,2 или +0,3 мм, чтобы не создать натяг по высоте.

Существует и другой тип – сегментные шпонки. Здесь геометрия посадочного места иная.

Паз на валу под такую шпонку делают с радиусным дном, фрезой того же радиуса. Глубина паза в этом случае больше, так как шпонка погружается в вал практически на всю свою высоту, выступая наружу лишь небольшой частью.

Это диктуется конструкцией: сегментные шпонки применяются для передачи небольших моментов, но при этом они обеспечивают отличную фиксацию ступицы в осевом направлении. Требования к ширине паза здесь такие же жесткие, как и для призматических, а вот глубина и радиус сопряжения требуют особого контроля, чтобы избежать концентрации напряжений.

Переходя к вопросу расположения осей, стоит помнить о симметричности. Паз должен быть расположен строго вдоль образующей вала или отверстия ступицы.

Допускаемое отклонение от симметричности обычно задается в пределах 0,05...0,1 мм в зависимости от диаметра и требований к точности узла.

Если паз уведет в сторону, шпонка ляжет наискосок, давление на грань станет неравномерным – один край будет работать на смятие, другой вообще не касаться. В итоге даже при идеальных размерах по ширине соединение будет ненадежным.

Контролируют это положение обычно индикаторами на поверочной плите или координатно-измерительными машинами.

Шероховатость поверхности дна и стенок – фактор, о котором нередко забывают начинающие мастера. В технических требованиях чертежа часто можно увидеть Ra не более 3,2 мкм для рабочих боковых поверхностей и Ra 6,3 мкм для дна.

Дно паза со шпонкой непосредственно не контактирует, если соблюден верхний зазор, но качество его обработки влияет на усталостную прочность вала. Глубокие риски от фрезы становятся концентраторами напряжений, которые при циклических нагрузках могут привести к разрушению.

Поэтому рекомендуется проходить паз за один проход острозаточенным инструментом, не допуская вибраций.

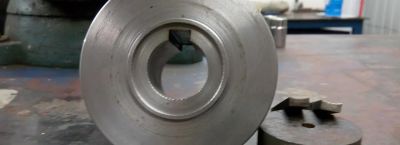

Отдельного разговора заслуживает изготовление пазов в ступицах. Если на валу мы можем прорезать канавку дисковой или концевой фрезой, то в отверстии для этой цели чаще всего используют протягивание или долбление.

Протяжка дает идеальную геометрию и чистоту поверхности, но инструмент дорог и оправдан только в серийном производстве. В единичном экземпляре паз в ступице приходится долбить, и здесь главная сложность – обеспечить перпендикулярность паза оси отверстия.

При долблении резец имеет тенденцию отжиматься, особенно в вязких материалах, поэтому припуск снимают за несколько проходов с последующим калиброванием.

Материал, из которого изготовлена деталь, тоже вносит свои коррективы в требования к обработке. Для мягких сталей и цветных металлов пазы часто делают с несколько завышенными размерами по ширине в пределах плюсового допуска, чтобы компенсировать возможное смятие материала при работе.

В случае с закаленными сталями, напротив, стараются выдержать размер по минусу, поскольку пластической деформации практически не происходит, а любой лишний микрон зазора приведет к стуку. На производстве часто можно услышать термин «пригонка по шпонке».

Это классический слесарный прием, когда саму шпонку слегка подшабривают по бокам, добиваясь плотного вхождения в паз от легкого удара молотка. Но этот метод допустим лишь в ремонтных работах или при единичном производстве, в массовом же все должно идти по допускам.

Практический совет по выбору режимов резания при фрезеровании: для получения чистой боковой стенки без задиров, чистовой проход лучше делать на малых подачах, оставляя припуск около 0,5 мм. И обязательно использовать охлаждение, особенно при работе с нержавейкой или титаном.

Нагрев в зоне резания приводит к микроприжогам, которые меняют структуру металла, и паз может «повести». Также не стоит забывать про фаски на входе в паз.

На чертежах это часто упускают, а зря. Небольшая фаска 0,5х45° на кромках значительно облегчает сборку узла, направляя шпонку при монтаже ступицы на вал.

Еще один тонкий момент – расположение паза относительно других элементов вала. Если на валу есть уступ или бурт, необходимо выдержать расстояние от торца паза до этого уступа.

Слишком близкое расположение может создать концентрацию напряжений в углу, что особенно критично для валов, работающих на кручение с изгибом. Обычно стараются делать отступ не менее 3-5 мм, если конструкция позволяет.

В противном случае приходится применять галтельные переходы, но в месте выхода фрезы это сделать технологически сложно.

Для шпоночных соединений, работающих в условиях реверсивных нагрузок или сильных ударов, требования к посадке ужесточаются. В таких узлах часто применяют посадки с натягом по боковым сторонам.

Чтобы запрессовать шпонку в паз, приходится применять пресс, а сам паз калибруют специальной протяжкой или разверткой, обеспечивая допуск N9 или даже P9 с минимальным зазором. При этом шпонку подбирают индивидуально, сортируя их по размерам, поскольку стандартный прокат шпонок тоже имеет поле допуска h9, и суммарный зазор в соединении может оказаться больше расчетного.

В условиях ремонтных мастерских часто сталкиваются с изношенными пазами. Восстановление геометрии – процесс трудоемкий.

Просто заварить старый паз и прорезать новый на том же месте не всегда возможно из-за коробления вала. Часто применяют метод ремонтных размеров: старый паз фрезеруют на большую ширину и ставят шпонку ступенчатую или с утолщением.

Но здесь крайне важно сохранить соосность и параллельность нового паза относительно оси вала. В таких случаях за базу берут не поверхности старого паза, а шейки вала, выставляя деталь на призмах.

Подводя итог этим техническим экскурсам, можно сказать, что изготовление шпоночного паза требует от исполнителя не только умения включить станок, но и понимания кинематики будущего узла. Это тот случай, когда сотые доли миллиметра решают судьбу механизма.

От того, насколько точно выдержана ширина, глубина и расположение паза, зависит долговечность работы всего привода – от небольшого электродвигателя до мощного редуктора прокатного стана. Именно поэтому к контролю этих элементов всегда подходят с особой тщательностью, используя калибры-пробки, шаблоны и нутромеры.

Только комплексный подход к размерам гарантирует, что соединение будет работать как единое целое.
