Почему шпонка постоянно срезается - инженерные просчеты

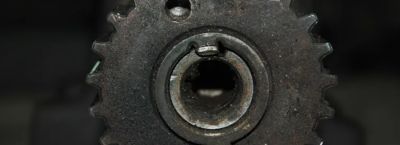

Срезанная шпонка — ситуация, которая обычно приводит к внезапному останову оборудования, поломке сопряженных деталей и незапланированному ремонту. На практике очень редко встречаются случаи, когда причину можно списать на случайность или усталость металла после десятилетий службы.
Гораздо чаще за этим стоит конкретный инженерный просчет, допущенный на этапе проектирования, изготовления или монтажа соединения. Разберем наиболее типичные ошибки, из-за которых призматический или сегментный элемент выходит из строя.
Первое, на что следует обратить внимание — это материал, из которого изготовлена шпонка, а также материалы вала и ступицы. Стандартные решения, такие как сталь 45 для шпонки, работают безотказно при умеренных нагрузках.
Но когда возникает потребность передать больший крутящий момент, многие ошибочно полагают, что достаточно просто закалить эту деталь. На самом деле повышение твердости без учета твердости сопрягаемых поверхностей может сыграть злую шлюбку.
Если вал или ступица выполнены из сырой стали с низкой твердостью, то закаленная шпонка начнет работать как резец, вызывая смятие более мягких стенок паза. Оптимальным вариантом считается, когда твердость шпонки и пазов находится в балансе — обычно для стали 45 нормализованной твердость 170-217 НВ, а для термообработанной шпонки из 40Х она может достигать 40-45 HRC, что требует соответствующей твердости вала и ступицы.
Далее идут ошибки в геометрических параметрах соединения. Здесь важно понимать, что даже идеально подобранный материал не спасет, если размеры шпоночного паза выполнены с отклонениями, выходящими за пределы допусков.
В случае с призматическими шпонками по ГОСТ 23360 высота и ширина жестко регламентированы. Например, для вала диаметром 50 мм предусмотрена шпонка сечением 14x9 мм.
Глубина паза на валу должна составлять 5,5 мм, а в ступице — 3,8 мм. Если фрезеровщик сделал паз глубже, шпонка окажется утоплена, и рабочая высота уменьшится, что резко повысит напряжение смятия. При расчетах напряжения смятия σсм определяется как отношение окружной силы F (крутящий момент, деленный на радиус вала) к площади контакта, которая равна рабочей высоте шпонки, умноженной на ее длину (за вычетом фасок). Даже небольшое отклонение в глубине паза способно увеличить σсм на 15-20 процентов, приближая его к пределу текучести материала.
Не менее распространенная проблема — неправильный выбор посадки. Стандарт предусматривает несколько полей допусков для паза на валу и в ступице: P9, N9, Js9 для свободного, нормального и плотного соединений соответственно.
Часто проектировщик, желая облегчить сборку, назначает свободное соединение с большим зазором. В результате появляется люфт, который при работе под нагрузкой вызывает микроудары, способствующие срезу.
Наоборот, чрезмерно тугая посадка без зазора может привести к тому, что при запрессовке шпонка деформируется или возникнут внутренние напряжения, снижающие ее усталостную прочность. Оптимальной считается нормальная посадка, при которой обеспечивается небольшой натяг по бокам, но верхняя грань шпонки имеет зазор с дном паза ступицы, чтобы избежать передачи усилия по высоте.
Очень часто причиной разрушения становятся концентраторы напряжений. В пазах с острыми кромками, особенно если фреза оставила грубые риски, возникают микротрещины, которые при циклическом нагружении быстро растут.
Это классическая усталостная поломка, при которой шпонка вроде бы работала в пределах допускаемых напряжений, но из-за местного пика напряжений разрушилась. В таких случаях помогает требование выполнять радиусы перехода в пазах (галтели) и обязательно удалять заусенцы.
Для ответственных соединений регламентируется шероховатость дна паза, она не должна быть грубее Ra 2,5, а лучше Ra 1,6.
Еще один существенный просчет кроется в неправильной оценке характера нагрузки. Статические нагрузки считаются по среднему напряжению смятия, но если в приводе присутствуют рывки, пусковые моменты или вибрация, эти кратковременные пики могут в несколько раз превышать расчетные значения.
Например, при пуске электродвигателя с частотным регулированием пусковой момент может достигать 150-200 процентов от номинала. Если при расчете заложили запас прочности всего 1,5, то во время пуска напряжения смятия подскочат до предела текучести.
Происходит пластическая деформация боковых граней, зазор увеличивается, и при следующем пуске удар полностью срезает шпонку. Чтобы этого избежать, нужно либо брать больший коэффициент запаса (не менее 2 для динамических нагрузок), либо предусматривать упругие муфты или другие устройства, ограничивающие пики момента.
Нельзя забывать и о явлении неравномерности распределения нагрузки по длине шпонки. В случае перекоса ступицы относительно вала из-за неточности изготовления или деформации, контакт происходит лишь по части длины.
Тогда фактическое напряжение смятия оказывается значительно выше расчетного. Подобная ситуация возникает при монтаже на консольные участки валов, где прогиб под нагрузкой приводит к перекосу.
В таких случаях рекомендуется либо увеличивать длину шпонки, либо применять две шпонки под углом 180 градусов, либо переходить на шлицевое соединение, которое лучше компенсирует перекосы. Однако установка двух шпонок требует особой точности — они должны быть расположены строго симметрично, иначе одна из них возьмет на себя основную нагрузку и быстро разрушится.
Иногда к срезу приводит банальное несоответствие типа шпонки условиям работы. Например, клиновые шпонки, которые создают натяг за счет уклона, часто самопроизвольно выходят из зацепления при вибрациях.
В таких ситуациях правильнее использовать призматические или сегментные шпонки с фиксацией от осевого смещения. Также важно помнить, что для реверсивных нагрузок требуется более плотная посадка и повышенное качество поверхности, чтобы исключить подвижки и микроудары.
Существенную роль играет и термообработка вала. Если вал подвергнут поверхностной закалке ТВЧ, то глубина упрочненного слоя может оказаться недостаточной, чтобы захватить зону шпоночного паза.
В итоге под твердой коркой остается мягкая сердцевина, которая при нагрузке проминается, вызывая местное смятие и ослабление соединения. Чтобы этого избежать, при проектировании нужно указывать, что шпоночный паз должен быть выполнен до термообработки, либо после нее, но с учетом припуска и последующего шлифования, чтобы не нарушить структуру металла.
Довольно частая ошибка встречается при расчете длины шпонки. Многие механики ошибочно полагают, что чем длиннее, тем лучше, но это не совсем так.
При увеличении длины свыше определенного предела (обычно 1,5 диаметра вала) неравномерность распределения нагрузки становится настолько значительной, что прирост несущей способности практически прекращается. К тому же длинная шпонка сложнее в изготовлении и посадке.
Поэтому разумнее либо использовать две короткие, либо увеличивать диаметр вала.
Не стоит сбрасывать со счетов и качество изготовления шпонок из покупных партий. На рынке встречаются изделия, выполненные из стали, не соответствующей стандарту по химическому составу.
Например, вместо стали 45 поставщик может использовать менее прочную сталь 35 или даже Ст3, которая не обеспечит нужных механических характеристик. Проверить это можно только лабораторным анализом или, в крайнем случае, измерением твердости.
Нормализованная шпонка из стали 45 должна иметь твердость не ниже 170 НВ. Если твердость заметно ниже, использовать ее в ответственных узлах нельзя.
Еще одна тонкость — это учет фасок и скруглений. Согласно стандарту, на шпонке должны быть фаски или радиусы, чтобы не повредить паз при монтаже.
Если же изготовитель забыл их сделать или сделал слишком маленькими, при запрессовке возникает концентрация напряжений в углах, что опять-таки ведет к преждевременному разрушению.
Таким образом, причины среза шпонки почти всегда лежат в плоскости инженерных решений: от выбора материала и термообработки до точности изготовления и учета реальных условий нагружения. Проанализировав каждый из этих факторов и сопоставив их с конкретной ситуацией, можно не только объяснить произошедшую поломку, но и предотвратить ее повторение в будущем, заложив в конструкцию правильные параметры.
