Что такое клиновидная шпонка и как ее устанавливать?
Конструкция многих машин и механизмов немыслима без надёжного соединения вала со ступицей колеса, шестерни или шкива. Для передачи крутящего момента здесь часто применяют специальный металлический элемент, известный как клиновая шпонка.

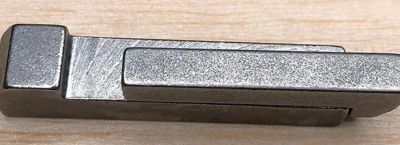

Этот крепёж представляет собой стальную пластину, имеющую форму параллелепипеда с лёгким наклоном одной из граней, называемым конусностью. Стандартная конусность составляет 1:100, что означает изменение толщины на 1 миллиметр при длине в 100 миллиметров.
Такой незначительный уклон является принципиальным отличием от призматических вариантов и обеспечивает основное функциональное свойство данного изделия.
Главная задача клинового крепежа – создание жёсткого, неподвижного, так называемого напряжённого, соединения, исключающего любые радиальные смещения деталей относительно друг друга. Принцип действия основан на упругой деформации, возникающей при запрессовке элемента в сборе.
При забивании детали между валом и ступицей, её клиновая форма создаёт значительное радиальное давление на сопрягаемые поверхности. Это давление и порождает силу трения, достаточную для фиксации узла без дополнительных элементов.
Подобный тип соединения исторически использовался в червячных передачах, муфтах и других ответственных узлах, где требовалась особая прочность.
Материалом для производства служат преимущественно углеродистые стали марок 45 или 50, а для высоконагруженных соединений – легированные стали типа 40Х. Твёрдость поверхности после термообработки должна находиться в диапазоне 45-55 HRC, что гарантирует необходимую прочность и износостойкость.
Геометрические параметры строго нормированы: стандартные сечения определяются диаметром вала, а длина обычно подбирается равной длине ступицы или чуть меньше. Распространённые размеры высоты и ширины лежат в пределах от 2x2 мм для небольших валов до 30x16 мм для мощного оборудования.
Качественный монтаж начинается с тщательной подготовки пазов. На валу и в ступице фрезеруются так называемые «седла» – канавки прямоугольного профиля.
Их размеры определяются по соответствующим таблицам ГОСТ 24069-80 или ISO 2491. Ширина пазов делается с минимальным, чаще всего скользящим, посадкой под шпонку, чтобы элемент свободно, но без сильного люфта, входил на своё место.
Глубина же пазов рассчитывается особым образом: в ступице она делается меньше, чем на валу. Именно эта разница в глубине и создаёт необходимое пространство для утолщения клина, которое заполняется при запрессовке.
Критическим параметром является зазор между верхней плоскостью детали и крышей паза в ступице. Его величина обычно составляет десятые доли миллиметра, порядка 0.2-0.5 мм, что легко проверяется щупом.
Наличие такого зазора обязательно, он служит для компенсации конусности и подтверждает, что паз в ступице выфрезерован корректно. Перед сборкой все контактные поверхности обезжиривают уайт-спиритом или ацетоном, удаляя стружку, пыль и масляные пятна, которые могут снизить трение.
Процесс установки требует аккуратности и применения правильного инструмента. Сначала деталь вставляют в паз вала, слегка её прижимая рукой.
Затем на вал насаживают ступицу, совмещая её паз с выступающей частью крепежа. Окончательная посадка осуществляется лёгкими ударами медной или бронзовой выколотки через мягкую подкладку по торцу ступицы.
Силу ударов увеличивают постепенно, постоянно контролируя равномерность посадки детали по всей длине. Альтернативный метод – использование винтового пресса, который обеспечивает более плавное и контролируемое усилие.
Как правило, для полной посадки достаточно осевого перемещения ступицы на 1-3 миллиметра, в зависимости от длины конуса.
Правильно смонтированное соединение не имеет видимых зазоров, а торцы установленного элемента находятся заподлицо или немного утоплены относительно края ступицы. Проверку качества выполняют, пробуя провернуть ступицу на валу руками или монтажной лопаткой – не должно быть никакой поперечной игры или лёгкого проворачивания.
Попытка демонтировать узел ударами напрямую по ступице почти всегда бесполезна и ведёт к повреждениям; для разборки потребуется съёмник, создающий мощное осевое усилие.
Частой ошибкой является попытка установить изделие в пазы с несоответствующей глубиной, когда зазор над деталью отсутствует или, наоборот, чрезмерно велик. В первом случае ступица просто не сядет на своё место, упёршись в шпонку, а во втором – соединение не получит необходимого натяга и быстро разобьётся при работе.
Другая проблема возникает при перекосе элемента во время запрессовки, ведущем к его заклиниванию и локальной деформации паза. Чтобы избежать этого, можно предварительно слегка пришабрить острые кромки крепежа, сняв фаски, что облегчит его центровку в начале процесса.
Выбор подобного способа крепления оправдан при средних нагрузках и умеренных скоростях вращения, где он показывает превосходную надёжность. Для высокоскоростных роторов его применение ограничивают из-за сложности обеспечения идеальной балансировки, так как даже незначительный эксцентриситет, вызванный односторонним натягом, может вызвать вибрацию.
В таких случаях чаще обращаются к соединениям с натягом или призматическим шпонкам, устанавливаемым с минимальным зазором. Однако, там где требуется простая, проверенная временем и абсолютно жёсткая фиксация, клиновой вариант остаётся одним из лучших решений, проверенных не одним десятилетием инженерной практики.
Его эффективность целиком зависит от точности изготовления сопрягаемых деталей и скрупулёзного следования технологии монтажа, где каждый микрон и каждый шаг имеют своё значение для конечного результата – долговечной работы узла в составе сложного механизма. Правильно подобранная по сечению и длине, изготовленная из подходящей стали и аккуратно установленная, эта деталь становится практически неотъемлемой частью единого целого, гарантируя передачу мощности без проскальзывания многие годы.
