Сегментные шпонки - в чем преимущества, стандарты, как и где применять

Конструкция многих механизмов и машин требует надежной передачи крутящего момента между валом и насаженной деталью, и здесь на помощь приходят различные виды шпоночных соединений. Среди них сегментная шпонка занимает особое положение, предлагая инженерам и механикам компактное и эффективное решение.

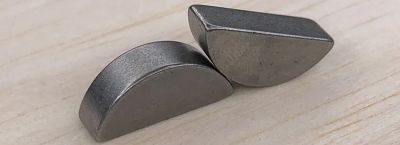

В отличие от призматического аналога, этот крепежный элемент имеет форму не параллелепипеда, а сегмента круга, что и определяет его ключевые эксплуатационные характеристики и области использования. Такая геометрия позволяет разместить паз меньшей глубины как на валу, так и в ступице, что существенно сохраняет прочность этих деталей.

Именно эта особенность становится решающей при работе с валами уменьшенного диаметра или при необходимости монтажа на тонкостенные втулки и колеса.

Основным нормативным документом, регламентирующим производство этих деталей в России, является ГОСТ 8790-79, который устанавливает четкие геометрические параметры и допуски. Согласно этому стандарту, номинальный размер шпонки обозначается не шириной, а высотой h, которая и соответствует сегменту.

К примеру, изделие с высотой 5 мм будет иметь ширину примерно 6.5 мм и длину от 8 до 45 мм в зависимости от исполнения. Международные стандарты, такие как DIN 6888, также широко применяются и во многом схожи по своей сути, что облегчает подбор аналогов для импортного оборудования.

При проектировании соединения конструктор обязан руководствоваться не только размерами самой детали, но и строгими требованиями к форме и размерам пазов, которые определяются отдельными таблицами указанного ГОСТ.

Материалом изготовления служат преимущественно качественные углеродистые стали марок 45 или 50, прошедшие термическую обработку до твердости в пределах 37-50 HRC. Это обеспечивает достаточную стойкость к сминанию и износу при циклических нагрузках.

Монтаж подобного соединения технически проще, чем установка призматической шпонки, так как элемент вставляется в предварительно профрезерованный полукруглый паз и фиксируется стопорным винтом, вкручиваемым в торец. Такой крепеж предотвращает осевое смещение детали в процессе работы, что является дополнительным практическим плюсом.

Для правильной сборки необходимо обеспечить плотную посадку боковых рабочих граней в пазах, тогда как по окружности между сегментом и ступицей всегда сохраняется гарантированный зазор.

Сфера применения этих крепежных деталей охватывает узлы, где валы испытывают умеренные нагрузки, а габариты конструкции критичны. Их часто можно встретить в редукторах малой и средней мощности, различных муфтах, шкивах ременных передач, маховиках и зубчатых колесах с небольшим модулем зацепления.

На тяжело нагруженных валах большого диаметра, скажем, в прокатных станах или мощных турбинах, предпочтение отдается более массивным призматическим или клиновым вариантам. При подборе нужного типоразмера стоит ориентироваться на диаметр вала: для вала 18 мм стандартно применяется шпонка с высотой h=5 мм, для 30 мм – h=6 мм, а для 45 мм уже потребуется элемент с h=8 мм.

Подобные соотношения закреплены в справочных таблицах, которые следует использовать при конструировании.

Расчет прочности такого соединения традиционно сводится к проверке рабочих поверхностей на смятие и на срез, используя известные формулы σсм = (2T)/(dkl) ≤ [σсм] и τср = (2T)/(dbl) ≤ [τср]. В этих выражениях T обозначает крутящий момент, d – диаметр вала, k – рабочая высота шпонки, l – ее расчетная длина, а b – ширина.

Допускаемые напряжения [σсм] выбираются в зависимости от материала ступицы и характера нагрузки: для неподвижных соединений из чугуна это примерно 70 МПа, для стальных при спокойной работе – 120 МПа. Практический совет заключается в том, чтобы после предварительного выбора по диаметру вала обязательно выполнить данную проверочную операцию, особенно для ответственных узлов.

Нередко бывает целесообразно увеличить длину устанавливаемой детали, если это позволяет конструкция ступицы, чтобы снизить удельное давление.

Отдельного внимания заслуживает вопрос посадки колеса или шестерни на вал: оно должно быть выполнено по напряженной посадке (H7/p6, H7/s6), чтобы гарантировать передачу момента не только боковыми гранями крепежного элемента, но и силами трения на посадочной поверхности. Если посадка окажется слишком слабой, вся нагрузка ляжет на шпоночное гнездо, что быстро приведет к его развальцовке и люфту.

В процессе ремонтных работ часто сталкиваешься с необходимостью замены изношенной детали, и здесь крайне полезно иметь под рукой набор стандартных размеров. Выбивать старый сегмент стоит аккуратно, чтобы не повредить паз, а перед установкой нового обязательно проверить чистоту поверхностей и отсутствие забоин.

Правильно подобранное и смонтированное соединение прослужит долго, обеспечивая четкую работу механизма без проскальзываний и стуков.
