Изготовление шпонки в небольшой мастерской
Создание подобной детали собственными силами – задача, которая регулярно возникает в условиях ремонта оборудования или мелкосерийного производства. Шпонка, этот скромный на вид параллелепипед металла, несет на себе значительные нагрузки, передавая крутящий момент между валом и ступицей, поэтому подход к ее изготовлению должен быть фундаментально ответственным, исключающим халтуру.
Первым делом необходимо определиться с материалом, и здесь часто применяют углеродистые стали марок Ст45 или Ст50, которые после термической обработки приобретают достаточную прочность. Для ответственных соединений выбирают легированные стали типа 40Х, способные выдерживать ударные и переменные нагрузки, их твердость после закалки с отпуском может достигать 45-50 HRC.
Нормированные характеристики таких сплавов, включая пределы прочности и текучести, подробно описаны в ГОСТ 8787-68, который регламентирует сами изделия, и в смежных стандартах на металлопрокат. Исходной заготовкой обычно служит калиброванный пруток квадратного сечения, его сторона должна соответствовать номинальному размеру будущего изделия с припуском на механическую обработку, составляющим порядка 0,3-0,5 миллиметра по каждой поверхности.
Геометрические параметры готового элемента строго стандартизированы, они напрямую зависят от диаметра вала, с которым предстоит работать. К примеру, для вала диаметром 30 миллиметров согласно справочным таблицам принимается сечение 8 на 7 миллиметров, а длина подбирается под конкретную ступицу, обычно она немного меньше паза в ней.
Точность изготовления регламентируется полями допусков, для ширины шпонки это часто h9, что означает отрицательное отклонение в несколько десятков микрон, гарантирующее плотную посадку в паз без чрезмерного зажима. Рабочие грани, которые контактируют со стенками паза, требуют шероховатости поверхности не грубее Ra 3,2, а иногда и Ra 1,6, чтобы обеспечить равномерное распределение напряжений и избежать местных смятий.
Нерабочие стороны могут оставаться более грубыми, с параметром Ra 6,3, что вполне допустимо и экономит время на финишные операции. Углы детали обязательно притупляют, выполняя фаски шириной около 0,3-0,5 миллиметра под углом 45 градусов, это предотвращает образование заусенцев и облегчает монтаж.
Основным оборудованием для производства станет универсальный токарно-винторезный станок, например, 16К20, оснащенный трехкулачковым патроном, и вертикально-фрезерный станок, подойдет распространенная модель 6Р12. Из мерительного инструмента потребуется штангенциркуль с точностью 0,02 миллиметра, микрометры на соответствующие диапазоны, а также комплект щупов для контроля зазоров.
Режущий инструмент включает отрезные и проходные резцы, фрезу цилиндрическую либо дисковую для черновой обработки плоскостей, и набор надфилей с бархатными напильниками для доводки. Технологический процесс начинают с отрезания заготовки от прутка, ее длина берется с запасом 2-3 миллиметра на последующую торцовку.
Эту операцию выполняют на токарном станке отрезным резцом, подавая его вручную с умеренной скоростью и обильно охлаждая эмульсией, чтобы не допустить отжига материала. После отрезки обязательно снимают заусенцы напильником, иначе при дальнейшей обработке можно получить травму или испортить разметку.
Далее переходят к разметке, которая наносится на предварительно очищенные и окрашенные медным купоросом поверхности заготовки, тонкий слой металла обеспечивает четкую видимость рисок. С помощью угольника, рейсмуса и чертилки наносят линии, определяющие длину детали и ширину, работа требует аккуратности, так как погрешность разметки напрямую повлияет на итоговую точность.

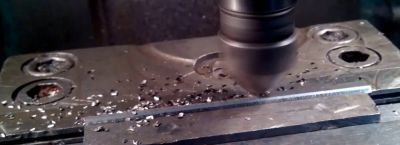

Черновую обработку плоскостей удобно вести на фрезерном станке, закрепляя заготовку в тисках с параллельными подкладками, при этом каждый проход снимает слой толщиной 0,5-1 миллиметр. Скорость резания для стали Ст45 составляет примерно 25-30 метров в минуту при подаче 0,1-0,15 миллиметра на зуб, эти параметры позволяют получить стабильную стружку без перегрузки оборудования.
После фрезерования всех четырех сторон переходят к чистовой обработке, снимая уже меньший припуск, около 0,1-0,2 миллиметра, и добиваясь требуемых размеров, постоянно контролируя их штангенциркулем.
Окончательную доводку геометрии и шероховатости проводят вручную, используя сначала личной напильник, а затем надфили с мелкой насечкой, движения инструментом должны быть прямолинейными и равномерными, без сильного нажима. Параллельность противоположных граней проверяют микрометром, замеряя толщину в нескольких точках по длине, расхождение не должно превышать 0,02-0,03 миллиметра.
Прямоугольность смежных сторон контролируют поверочным угольником класса точности не ниже первого, просвет между ним и деталью должен отсутствовать на всем протяжении контакта. Если в спецификации указана термообработка, то заготовку отправляют в печь, нагрев до температуры 830-850 градусов по Цельсию с последующим охлаждением в масле обеспечит твердость, необходимую для сопротивления смятию.
После закалки обязателен отпуск при 200-300 градусах для снятия внутренних напряжений, это исключит хрупкость и продлит срок службы соединения. Финальным шагом становится повторная доводка рабочих поверхностей уже после термообработки, так как деталь может незначительно деформироваться, применяют алмазные надфили или мелкозернистые абразивные бруски.
Готовое изделие должно входить в паз на валу от усилия руки с ощутимым сопротивлением, без перекоса и люфта, демонстрируя плотное прилегание по боковым сторонам, что является основным признаком качественно выполненной работы.
