Шпоночный прокат в производстве конвейерного оборудования

Конвейерные системы, от карьерных транспортеров до сборочных линий, представляют собой комплекс силовых валов, барабанов и приводных узлов, чья надежная совместная работа немыслима без простого, но гениального элемента – шпонки. Этот стальной брусок, запрессованный в паз, является основным средством передачи крутящего момента между валом и насаженной на него деталью.

В отличие от прессовых или шлицевых соединений, шпоночное позволяет производить многократную сборку и разборку узла без потери его функциональных качеств, что критично для обслуживания и ремонта промышленного оборудования.

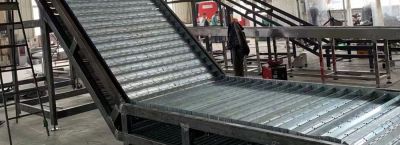

В конструкции ленточных или цепных транспортеров шпоночные соединения встречаются повсеместно: на валах приводных и натяжных барабанов, в редукторах, муфтах и звездочках. Их работоспособность напрямую определяет бесперебойность всего конвейера, ведь отказ такого, казалось бы, малого компонента ведет к остановке линии и серьезным экономическим потерям.

Поэтому к выбору и применению шпоночного проката здесь предъявляют строгие технические условия, регламентированные государственными стандартами.

Основной сортамент для производства шпонок формируют два типа проката: квадратный и прямоугольный. Квадратный пруток, скажем, сечением 10х10 мм или 16х16 мм, после отрезки и обработки торцов становится призматической шпонкой.

Прямоугольный же прокат, к примеру, 20х12 мм, служит заготовкой для сегментных шпонок, имеющих форму кругового сегмента. Последние применяются при малых нагрузках либо когда глубина паза на валу должна быть минимальной для сохранения его прочности.

Материалом практически всегда служат углеродистые или легированные стали марок Ст45, 40Х, 50Г, обладающие достаточной прочностью и вязкостью.

Твердость готового изделия – параметр, требующий внимательного подхода. Слишком мягкая шпонка будет смята под нагрузкой, а чрезмерно твердая может расколоться от ударных воздействий, характерных для пусковых моментов тяжелонагруженных конвейеров.

Оптимальным диапазоном для большинства применений считается 45-50 HRC, достигаемый объемной закалкой с последующим отпуском. Поверхностная закалка ТВЧ, создающая твердый слой при вязкой сердцевине, также показывает превосходные результаты, повышая стойкость к знакопеременным нагрузкам.

Геометрические параметры шпонок и соответствующих пазов строго стандартизированы ГОСТ 23360-78 для призматических и ГОСТ 24071-97 для сегментных исполнений. Эти документы устанавливают не только номинальные размеры при нормальной и плотной посадках, но и поля допусков.

К примеру, для вала диаметром 60 мм стандарт предписывает шпонку 18х11 мм, ширину паза на валу 18H9, а на ступице – 18D10. Соблюдение этих полей – залог отсутствия люфта и перекоса в соединении.

На практике часто используют селективную сборку, подбирая шпонку из партии к конкретному пазу для достижения наилучшей плотности.

Проектный расчет шпоночного соединения сводится к проверке по двум критериям: смятию и срезу. Формулы для этих проверок известны каждому конструктору: напряжение смятия σсм = 2T / (d * k * lp), а напряжение среза τср = 2T / (d * b * lp).

В этих выражениях T – передаваемый крутящий момент, d – диаметр вала, k – рабочая высота шпонки, b – ее ширина, а lp – рабочая длина. Допускаемые напряжения [σсм] принимают в пределах 100-150 МПа для статических нагрузок и снижают до 50-70 МПа при ударном характере работы, что типично для горно-транспортных машин.

На сборочном участке монтаж шпонки – операция, требующая аккуратности. Деталь должна входить в паз на валу с натягом, для чего используют медную или латунную выколотку и киянку.

Применение стального молотка недопустимо, оно ведет к деформации и наклепу рабочих граней. После посадки шпонки на вал на нее напрессовывают ступицу, при этом паз в ступице должен скользить по верхней плоскости шпонки без заеданий.

Зазор по боковым поверхностям при этом практически отсутствует, что и обеспечивает силовое зацепление.

Для ответственных высоконагруженных узлов, например, приводных барабанов ленточных конвейеров большой протяженности, часто применяют не одну, а две шпонки, расположенные под углом 180 градусов. Это позволяет распределить нагрузку и увеличить передаваемый момент.

В таком случае пазы на валу фрезеруют с высокой степенью точности для обеспечения равномерности контакта. Иногда шпоночное соединение дополнительно фиксируют винтами, предотвращающими осевое смещение детали, хотя основную радиальную нагрузку по-прежнему несет шпонка.

Длительная эксплуатация в условиях запыленных цехов или на открытых площадках выдвигает особые требования. Абразивные частицы способны проникать в зазоры и вызывать интенсивный износ как шпонки, так и пазов.

В подобных ситуациях рационально использовать соединения с защитными крышками или применять материалы с повышенной износостойкостью, к примеру, сталь 40Х после азотирования, поверхностная твердость которой достигает 600 HV. Регулярный осмотр во время плановых остановок – простая, но эффективная мера, позволяющая выявить начальные признаки смятия или сколов и произвести своевременную замену.

Отклонение от нормативов при изготовлении паза – распространенная проблема ремонтных служб. Случайное увеличение ширины паза всего на 0.1 мм сверх поля допуска ведет к недопустимому увеличению зазора и ударным нагрузкам при реверсе.

Восстанавливают такие узлы чаще всего путем наплавки паза с последующей фрезеровкой под ремонтный размер шпонки. Существует и практика использования составных разжимных шпонок, позволяющих компенсировать износ, однако их применение в динамичных приводах конвейеров ограничено из-за риска саморазборки.

Качество поставляемого проката – фундамент надежности. Поверхность прутка не должна иметь окалины, раскатанных плен, трещин или следов коррозии.

Эти дефекты становятся концентраторами напряжений и очагами усталостного разрушения. Геометрические отклонения по сечению также строго контролируются, поскольку из кривого проката невозможно получить шпонку, которая будет равномерно прилегать по всей длине паза.

Практикующий технолог всегда требует от поставщика сертификат соответствия, где указаны и механические свойства, и химический состав стали.

Таким образом, грамотное применение шпоночного проката в конвейеростроении – это синтез корректного инженерного расчета, неукоснительного следования стандартам на изготовление и сборку, а также понимания реальных условий эксплуатации. Именно этот комплексный подход превращает простую стальную полосу в ключевой элемент, десятилетиями обеспечивающий бесперебойное движение многометровых лент, транспортирующих тонны груза.

Выбор правильного сортамента, точная механическая обработка и квалифицированный монтаж в полной мере раскрывают потенциал данного классического типа соединения, делая его незаменимым в конструкции любого промышленного транспортера.
