Шпоночное соединение vs шлицевое: что выбрать
Выбор между этими двумя типами соединений вала и ступицы часто становится предметом дискуссий в проектных отделах и цехах. Каждое решение обладает собственными сильными сторонами и ограничениями, а окончательный вердикт зависит от совокупности инженерных и экономических факторов.
Давайте разберем эти конструкции с точки зрения практикующего специалиста, который ежедневно сталкивается с их монтажом и эксплуатацией.
Шпоночное соединение представляет собой классический и наиболее распространенный вариант. Его суть заключается в установке стального параллелепипеда – шпонки – в специальные пазы на валу и в детали, которая на него насаживается.
Этот элемент воспринимает крутящий момент за счет работы своих боковых граней на срез и смятие. Стандартные размеры регламентированы ГОСТ 23360-78 для призматических шпонок, где ряды начинаются с сечения 2x2 мм для валов диаметром от 6-8 мм и доходят до 36x20 мм для диаметров 170-200 мм.
Материалом служат среднеуглеродистые стали 45 или Ст6, часто с термообработкой до твердости 45-50 HRC.
Главное достоинство этой схемы – предельная простота в изготовлении, монтаже и последующем обслуживании. Фрезерование пазов не требует уникального инструмента, а сборка интуитивно понятна.
Стоимость самой шпонки незначительна. Такая конструкция превосходно работает в редукторах общего машиностроения, электродвигателях средней мощности, на приводных валах конвейеров.
Она рассчитана на умеренные и постоянные нагрузки, когда нет реверса или ударных воздействий. Расчет ведется по двум ключевым параметрам: напряжение смятия σсм = (2T*10^3)/(d*k*lp) и напряжение среза τср = (2T*10^3)/(d*b*lp), где T – крутящий момент в Н*м, d – диаметр вала в мм, k – рабочая высота шпонки, b – ширина, lp – рабочая длина. Допустимые напряжения смятия для неподвижного соединения со стальной ступицей лежат в диапазоне 150-200 МПа.
Однако у этого способа есть существенные технологические недостатки. Наличие пазов неминуемо создает концентраторы напряжений, ослабляющие и вал, и ступицу.
При переменных или реверсивных нагрузках усталостная трещина часто зарождается именно в углу шпоночного паза. Другой минус – неизбежный люфт в осевом направлении, поскольку шпонка не фиксирует деталь вдоль оси вращения.
Для устранения этого приходится применять дополнительные элементы: стопорные кольца или установочные винты. При высокой частоте вращения возникает дисбаланс из-за несимметричности конструкции.

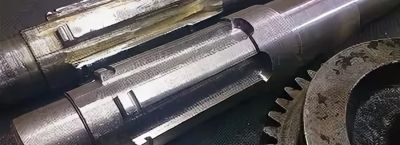

Шлицевое соединение кардинально отличается по своей философии. Здесь передача момента происходит через непосредственное зацепление зубьев, выполненных непосредственно на валу и ответных пазов во внутренней поверхности ступицы.
Это не один элемент, а целая система, что кардинально меняет ее свойства. Стандарты, такие как ГОСТ 6033-80, определяют три основных типа профилей: прямобочный, эвольвентный и треугольный.
Прямобочные шлицы наиболее распространены в общем машиностроении, они характеризуются центрированием по боковым сторонам зубьев, наружному или внутреннему диаметру. Количество зубьев z для данного типа обычно составляет 6, 8, 10, 16 при диаметрах от 10 до 125 мм.
Эвольвентный профиль, с углом впадин 30 градусов, заимствован из теории зубчатых зацеплений. Он обеспечивает повышенную прочность и благоприятное распределение нагрузок по высоте зуба, что делает его предпочтительным для ответственных узлов в тяжелом машиностроении, автомобильных коробках передач, авиационных агрегатах.
Производство таких деталей требует специального зубонарезного оборудования, что увеличивает стоимость. Главные преимущества шлицевого варианта – существенно большая нагрузочная способность и возможность осевого перемещения сопрягаемой детали при непрерывной передаче крутящего момента.
Это свойство незаменимо в коробках передач, где шестерни перемещаются вдоль вала.
Расчет шлицевых соединений сложнее и включает проверку зубьев на смятие и износ, а для подвижных соединений – также на изгиб. Удельное давление смятия вычисляется по формуле p = (2T*10^3)/(ψ*z*h*l*d_cр), где ψ – коэффициент неравномерности нагрузки между зубьями (обычно 0.7-0.8), z – число зубьев, h – рабочая высота зуба, l – длина сопряжения, d_cр – средний диаметр.
Допустимые давления для неподвижных соединений из закаленной стали могут достигать 15-20 МПа, для подвижных при смазке – 3-10 МПа. Конструкция обеспечивает прекрасное соосность деталей и отсутствие дисбаланса, что критично для высокооборотных валов турбин и насосов.
С точки зрения практической реализации, выбор становится очевиден при анализе условий работы узла. Для тихоходного вала ленточного транспортера с диаметром 50 мм и постоянным моментом 500 Н*м будет более чем достаточно шпонки 14x9 мм длиной 45 мм.
Расчетное напряжение смятия при этом составит около 180 МПа, что находится в допустимых пределах. Если же речь идет о валу редуктора мощного тягового преобразователя, работающего с реверсом и ударными нагрузками, даже увеличенная шпонка создаст опасную концентрацию напряжений.
Здесь правильным решением станет шлицевое соединение, которое равномерно распределит нагрузку между 8-10 зубьями.
Финансовая сторона вопроса всегда присутствует. Изготовление шлицев требует значительно более дорогостоящей технологической подготовки: нужны специальные протяжки, долбяки или зубофрезерные станки.
Контроль параметров осуществляется сложным мерительным инструментом – шлицевыми калибрами-пробками и скобами. Ремонтопригодность тоже отличается: заменить изношенную шпонку в полевых условиях просто, тогда как восстановление изношенных шлицев на валу часто нерентабельно и требует сложной наплавки с последующей механической обработкой.
Таким образом, решение всегда представляет собой поиск компромисса между требуемой надежностью, динамическими характеристиками агрегата и совокупной стоимостью его производства и жизненного цикла. Опытный конструктор никогда не станет применять дорогое шлицевое соединение там, где десятикратно более дешевая шпонка успешно выполнит свою задачу на всем сроке службы механизма.
