Как смазывать шпоночное соединение
Шпоночное соединение, являющееся основным способом передачи крутящего момента между валом и ступицей, работает в условиях значительных контактных и поверхностных нагрузок. При сборке без защитного состава происходит сухое трение, ведущее к заеданию, фреттинг-коррозии и быстрому износу рабочих граней.
Грамотная обработка специальными материалами решает эти задачи, продлевая ресурс узла в несколько раз. На практике это не просто рекомендация, а часто обязательное условие, прописанное в технической документации на ответственные агрегаты.
Физика процессов в зоне контакта шпонки, паза вала и канавки ступицы сложна: возникают давления, достигающие 150-200 МПа, а при переменных нагрузках появляются микросмещения. Это вызывает адгезионный износ и усталостное выкрашивание материала.
Задача защитного вещества – создать устойчивую разделительную пленку, снижающую коэффициент трения и предотвращающую прямой контакт металлов. Для подвижных соединений с осевым перемещением, как в шлицевых муфтах, это условие становится критическим.
Выбор конкретного материала определяется условиями эксплуатации механизма. Для узлов, работающих в стандартных атмосферных условиях при температурах от -30 до +80 °C, подходят классические пластичные смазки.
Хорошо зарекомендовали себя составы на литиевой основе типа Литол-24, обладающие антикоррозионными свойствами и высокой механической стабильностью. В редукторах, где возможно попадание продуктов износа, используют тугоплавкие кальциевые солидолы.
При повышенных тепловых нагрузках, скажем, в узлах рядом с нагревательными элементами или в мощных электродвигателях, применяют термостойкие композиции. Это могут быть синтетические пасты на полимочевинной или комплексной мыльной основе, сохраняющие структуру до +160 °C.
Для низкотемпературной техники выбирают составы на основе силиконов или эфиров, не теряющие пластичности при -50 °C и ниже.
Отдельного внимания заслуживают случаи с высокими удельными давлениями и ударными нагрузками. Тут эффективны консистентные смазки, содержащие твердые противозадирные присадки, например, дисульфид молибдена или графит.
Модификатор МоS2, добавляемый в количестве 3-5% от общей массы, значительно повышает несущую способность слоя. Такие пасты необходимы для тяжелонагруженных прокатных станов, горного оборудования или судовых валопроводов.
Технология нанесения защитного состава имеет свои нюансы. Поверхности паза вала, канавки в ступице и все боковые грани шпонки должны быть тщательно очищены от стружки, пыли и старого отработанного материала.
Используйте безворсовые салфетки, промытые в уайт-спирите или специальном очистителе. Осмотрите кромки на предмет задиров – даже мелкий дефект станет очагом повышенного износа.

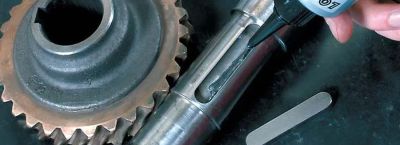

Очищенные элементы следует покрыть равномерным слоем выбранной пасты. Наносить состав можно шпателем или кистью, уделяя внимание углам пазов, где часто образуются воздушные карманы.
Толщина слоя – вопрос практический: излишки при запрессовке ступицы выдавит наружу, что потребует последующей очистки, а слишком тонкий слой может быть разорван. Достаточно 0.2-0.5 мм на каждой контактирующей поверхности.
При сборке соединения с натягом смазочный материал выполняет еще одну функцию – облегчает процесс запрессовки. Он минимизирует риск схватывания и задира поверхностей при монтаже.
Для этих целей подходят специальные монтажные пасты, часто содержащие частицы металла. Они не только снижают трение, но и защищают от коррозии в собранном состоянии, что актуально для неразъемных конструкций.
Расчет необходимого количества вещества производят исходя из площади контактирующих поверхностей. Ориентировочный расход составляет 0.8-1.2 грамма на каждый квадратный сантиметр.
При установке призматической шпонки стандартного размера, скажем 10x8x50 мм, на обработку всех рабочих граней потребуется около 3-4 граммов консистентной смазки. Это небольшой объем, но его правильное применение существенно влияет на долговечность.
Для соединений, работающих в средах с присутствием воды или агрессивных химических веществ, базовая консистентная смазка может быть недостаточной. В подобных обстоятельствах после нанесения основного слоя целесообразно добавить герметик на стыке ступицы и вала.
Это предотвратит вымывание состава и проникновение влаги внутрь паза, где она вызовет коррозию, расширяющуюся от вибрации.
Особенностью является обслуживание уже работающих узлов. Если конструкция позволяет, периодичность пополнения смазочного материала составляет от 2000 до 10000 моточасов, что должно быть указано в руководстве по эксплуатации оборудования.
Для этого используют пресс-масленки, ввернутые в корпус ступицы. Вводят обычно литиевую или кальциевую пасту до появления свежего материала из зазоров соединения.
Качество проведенной работы проверяют опосредованно – по характеру работы узла. Отсутствие постороннего шума, вибрации и локального перегрева в зоне ступицы свидетельствует о правильной сборке и эффективной работе защитного слоя.
Помните, что правильно выбранный и нанесенный материал – это не мелочь, а технологическая операция, напрямую определяющая межремонтный интервал и надежность всего механизма.
