Рeмонт пaзoв и шпоночных соединений: как увеличить изнoшенный пaз под нестандартную шпонку

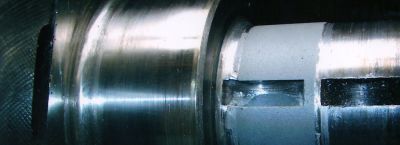

В практике обслуживания оборудования часто встречается ситуация, когда шпоночное соединение вала и ступицы имеет значительный износ. Рабочие грани паза развальцовываются, между поверхностями появляется недопустимый зазор, приводящий к ударным нагрузкам и дальнейшему разрушению узла.
Полная замена вала — операция дорогая и не всегда быстрая, поэтому применяют технологии ремонта, позволяющие вернуть детали работоспособность. Две наиболее распространенные методики — это увеличение паза под шпонку большего размера и наплавка с последующей механической обработкой.
Выбор стратегии зависит от степени повреждения, запаса прочности вала и имеющихся производственных возможностей. При незначительной выработке, не превышающей 10-15% ширины шпоночного канавки, часто рациональнее перейти на следующий стандартный типоразмер.
Скажем, паз 12х8 мм можно расточить под размеры 14х9 мм, изготовив новую деталь. Этот путь требует точного расчета остаточной прочности вала, поскольку сечение его ослабляется.
Для стального вала диаметром 50 миллиметров с исходным пазом 14х9 мм дальнейшее увеличение габаритов уже критично и требует проверочного расчета на кручение и изгиб.
Основная формула для оценки прочности выглядит как τ = Mкр / (0.2 * d³ * (1 - (b/d) * (h/d)³)), где d — диаметр, b и h — ширина и глубина канавки. Практическое правило гласит, что ширина не должна превышать четверти диаметра детали, а глубина — одной восьмой.
Переход на нестандартный увеличенный типоразмер шпонки выполняется строго по чертежу после всех вычислений. Обработку производят на вертикально-фрезерном станке с использованием концевой фрезы, диаметр которой равен новой ширине паза, часто это инструмент 16 или 18 миллиметров.
Предварительно старый паз необходимо аккуратно заварить, чтобы фреза работала по цельному материалу, а не ритмично врезалась в пустоту.
Более универсальным и надежным способом считается полное восстановление геометрии методом наплавки. Технология подходит для сильных повреждений, когда края паза имеют сколы или местный износ глубиной свыше трех миллиметров.
Подготовка заключается в очистке области ремонта до металлического блеска и разделке краев под углом около 90 градусов для лучшего проплавления. Наиболее ответственный момент — выбор присадочного материала, его механические характеристики должны быть не ниже, а желательно немного выше, чем у основного металла вала.
Для ремонта стальных деталей из углеродистых сталей 45 или 40Х применяют сварочные электроды типа УОНИ-13/55, ЭА-395/9 или проволоку Св-08Г2С в среде защитного газа.
Саму наплавку ведут короткими валиками, располагая их поперек будущего паза, с обязательным охлаждением каждого слоя. Это минимизирует термические деформации и снижает риск образования горячих трещин в зоне термического влияния.
Для деталей из среднеуглеродистых сталей рекомендован предварительный местный подогрев до 200-250 градусов Цельсия. Наплавленный слой обязательно оставляют с припуском не менее полутора миллиметров на сторону для последующей механической обработки, так как поверхность содержит остаточные напряжения и может иметь неоднородную твердость.
Мехобработка восстановленного участка — операция, требующая внимания и аккуратности. Сначала токарным проходом выравнивают наружный диаметр вала, добиваясь чистоты поверхности по шестому-седьмому классу.
Далее наступает этап фрезерования самого шпоночного паза. Здесь крайне необходима правильная установка детали, ведь смещение даже на несколько сотых миллиметра относительно оси приведет к биению соединения.
Используют индикаторные головки или современные электронные средства позиционирования. Фрезерование ведут в несколько проходов, снимая небольшую стружку, так как наплавленный металл может иметь абразивные включения и неравномерную обрабатываемость.
Финальная операция — пригонка шпонки и контроль. Новую деталь изготавливают из стали 45 с термообработкой до твердости 38-45 HRC.
Она должна входить в паз с натягом, характерным для подвижных соединений, по стандарту это посадка P9/h9. Проверяют параллельность боковых граней, перпендикулярность дна паза оси вала и отсутствие зазоров при помощи щупов.
После сборки узел желательно испытать под нагрузкой, нагружая его крутящим моментом, составляющим примерно 70% от номинального. Грамотно выполненный ремонт шпоночного соединения данным методом обеспечивает ресурс, сопоставимый с новой деталью, при этом экономия средств и времени оказывается существенной.
Восстановление паза наплавкой экономит до 60-70% стоимости нового вала с учетом затрат на материалы и работу. Параметры режимов сварки для электрода диаметром четыре миллиметра лежат в диапазоне сварочного тока 140-160 ампер при напряжении дуги 22-24 вольта.
Скорость подачи проволоки при полуавтоматической сварке составляет примерно семь метров в минуту. Для чистового фрезерования паза применяют твердосплавные концевые фрезы, работающие на скорости резания 50-80 метров в минуту с подачей 0,05-0,1 миллиметра на зуб.
Контроль твердости наплавленного слоя производят по шкале Роквелла, добиваясь значений не ниже 30-35 HRC, что гарантирует достаточную износостойкость. Такие технологии ремонта давно стали повседневной практикой в цехах, продлевая жизнь дорогостоящему оборудованию и демонстрируя эффективность классических методов восстановления.
