Шпонка из гвоздя: когда можно рискнуть
Представьте ситуацию: в разгар ремонта садового культиватора вы обнаруживаете, что призматическая шпонка на валу редуктора срезана, а запасной детали под рукой нет. Магазины уже закрыты, а закончить сборку нужно сегодня.
Именно в такие моменты опытный мастер начинает оглядываться на ящик с крепежом, прикидывая, подойдет ли обычный строительный гвоздь в качестве временной замены. Такое решение действительно имеет право на жизнь, но только в узком диапазоне условий, и важно четко понимать границы применимости этого метода.
Основное различие между заводской шпонкой и гвоздем кроется в химическом составе и термической обработке. Стандартная деталь для шпоночных соединений производится из стали 45, 40Х или Ст6, после чего подвергается закалке до твердости 40-45 HRC, что обеспечивает сопротивление срезу на уровне 100-120 МПа.

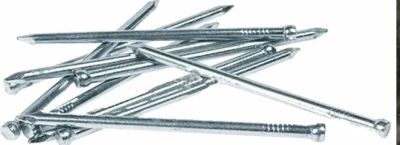

Обычный гвоздь, который вы покупаете в любом хозяйственном магазине, штампуют из низкоуглеродистой проволоки марок Ст1, Ст2 или Ст3, причем никакой термообработки он не проходит – его твердость редко превышает 25 HRC, а предел текучести находится в районе 200-250 МПа.
Для понимания разницы в несущей способности давайте прикинем простой расчет. Допустим, диаметр вала составляет 20 мм, и мы используем стандартную шпонку сечением 5x5 мм длиной 20 мм.
Площадь среза для нее составит 5*20 = 100 мм², а разрушающее усилие при напряжении 100 МПа достигнет 10000 Н, что при плече 10 мм даст момент около 100 Н·м. Теперь возьмем гвоздь диаметром 4 мм, расплющим его до прямоугольного сечения примерно 2x6 мм и сделаем такую же длину 20 мм.
Площадь среза получится 2*20 = 40 мм², а допустимое напряжение для мягкой стали – не более 60 МПа, иначе начнется пластическая деформация. Умножаем 40 на 60, получаем 2400 Н, и с учетом радиуса вала 10 мм выходит всего 24 Н·м крутящего момента.
Итак, самодельная деталь из гвоздя способна передать момент лишь в четыре раза меньший по сравнению с полноценной шпонкой. Это означает, что рисковать таким соединением можно только на тихоходных механизмах с частотой вращения не выше 200-300 оборотов в минуту и при отсутствии ударных или знакопеременных нагрузок.
Классические сферы применения – приводы ручных лебедок, валы самодельных зернодробилок, механизмы натяжения ремней в станках, а также различные вспомогательные приспособления вроде поворотных столов для сверлильных устройств.
Особого внимания заслуживает технология превращения обычного крепежа в подобие шпонки. Возьмите гвоздь длиной на 5-8 мм больше, чем ширина ступицы, поскольку часть метала уйдет на формовку.
Зажмите его в тисках за шляпку и разогрейте строительным феном до 200-250°C – это снизит наклеп от плющения. После нагрева уложите стержень на ровную наковальню и аккуратными ударами молотка сплющивайте его, периодически поворачивая.
Старайтесь получить равномерную полоску толщиной 1.5-2 мм и шириной около 6-7 мм. Контролируйте процесс штангенциркулем, ведь чрезмерное расплющивание приведет к появлению микротрещин по кромкам.
Полученную заготовку обрабатывайте плоским надфилем, добиваясь параллельности граней и чистоты поверхности. Шероховатость Ra не должна превышать 2.5 мкм – это обеспечит плотное прилегание в пазах.
Для валов диаметром 12-18 мм подойдет ширина шпонки 4-5 мм, для валов 20-25 мм – 6-7 мм. Длина импровизированной детали выбирается из расчета 0.8-1.0 диаметра вала, но не менее 15 мм, иначе площадь контакта окажется недостаточной.
Ответственный момент – подготовка посадочных мест. Шпоночные канавки на валу и в ступице можно выполнить треугольным надфилем или отрезным кругом малого диаметра (50-60 мм), зажатым в дрель.
Глубина паза на валу должна составлять 1-1.2 мм, на ступице – 2-2.5 мм, а ширина – точно соответствовать размеру вашей сплющенной полоски. Допустимое отклонение по ширине – не более +0.1 мм, иначе соединение начнет разбиваться при первых же оборотах.
Обязательно проверьте совмещение канавок: соберите вал со ступицей без шпонки, совместите риски и посмотрите в просвет – зазоров быть не должно.
Перед окончательной сборкой не забудьте снять фаски с торцов самодельного элемента. Для этого используйте бархатный напильник, снимая примерно 0.2-0.3 мм под углом 45°.
Эта процедура предотвратит задиры при запрессовке. Установку выполняйте легкими ударами молотка через медную или алюминиевую проставку – прямое воздействие на сталь гвоздя может вызвать ее растрескивание из-за остаточных напряжений после плющения.
Если шпонка входит в паз слишком туго, не применяйте силу, а лучше еще раз пройдитесь надфилем.
Какие еще параметры стоит проконтролировать? Твердость вала и ступицы не должна превышать 35 HRC, иначе мягкая деталь из гвоздя просто срежется кромками более твердого металла.
Чугунные ступицы, кстати, переносят такое соседство хуже стальных, поскольку хрупкий чугун может дать трещину у основания паза. Для механизмов, работающих в абразивной среде (пыль, опилки, песок), срок службы гвоздевой шпонки сокращается в 2-3 раза из-за быстрого износа поверхностей – мягкая сталь легко истирается.
Рассмотрим конкретный случай из практики. Вал ручной лебедки грузоподъемностью 150 кг имеет диаметр 18 мм и вращается с частотой 50 об/мин.
Крутящий момент на таком устройстве не превышает 15 Н·м. Для этой ситуации гвоздь диаметром 4.5 мм после расплющивания до 2х6 мм и длины 18 мм обеспечит запас прочности примерно 1.6 относительно предела текучести.
Такое соединение спокойно проработает весь сезон, если раз в месяц подтягивать ступицу и следить за появлением люфта. А вот для вала мотоблока мощностью 6 л.с. с моментом 80 Н·м такая замена категорически противопоказана – вы рискуете через час работы полностью разрушить посадочное место.
Обратите внимание на тип самого гвоздя. Лучше всего подходят так называемые ершеные (винтовые) образцы с винтовой накаткой на стержне – их делают из более качественной стали Ст5, а после плющения структура металла остается более однородной.
Обычные строительные гвозди с гладким стержнем, особенно китайского производства, могут содержать раковины и неметаллические включения, которые станут очагами разрушения. Не используйте оцинкованные варианты – цинковое покрытие при нагреве и плющении отслаивается, а микрочастицы цинка, попадая в зазор, работают как абразив.
Длина готовой шпонки из гвоздя имеет свою оптимальную величину: слишком короткая (менее 12 мм) не обеспечивает направление, и деталь перекашивается в пазу. Слишком длинная (более 1.5 диаметра вала) при малой толщине начинает изгибаться под нагрузкой, что приводит к концентрации напряжений по краям.
Золотая середина – 15-25 мм для большинства бытовых механизмов. Если ступица широкая, лучше поставить два гвоздя рядом или один, но с увеличенной шириной расплющивания до 8-9 мм.
Наконец, помните, что подобная замена всегда временная. Как только появится возможность приобрести настоящую шпонку из легированной стали с термообработкой, обязательно демонтируйте самодельный вариант и поставьте штатную деталь.
Гвоздь, проработавший несколько десятков часов в режиме циклических нагрузок, неизбежно накапливает усталостные микротрещины, и в любой момент он может разрушиться без видимых предпосылок. Но для аварийной починки в полевых условиях или для сборки неответственного узла, где отказ не приведет к травмам, такой метод вполне оправдан и многократно проверен практикой.
