Какой люфт паза под шпонку еще терпим
Когда в слесарной практике встает вопрос о состоянии шпоночного соединения, главным показателем, определяющим дальнейшую судьбу узла, становится боковой зазор между вставленной деталью и стенками проточки. Этот промежуток напрямую влияет на характер передачи крутящего момента, а его чрезмерное увеличение ведет к ударным нагрузкам, быстрому разрушению кромок и полной потере работоспособности механизма.
Опытный мастер знает, что абсолютно плотной посадки без малейшего смещения добиться невозможно из-за особенностей стандартных допусков, но и превращать соединение в болтающееся недопустимо. Существуют четкие нормативы, регламентирующие предельную величину свободного хода, после которой ремонт методом замены одного элемента уже не спасает ситуацию.
Для призматических шпонок, изготавливаемых по ГОСТ 23360, предусмотрены три основных вида посадок: свободная, нормальная и плотная. В случае с плотным соединением, применяемым для реверсивных механизмов с высокими нагрузками, боковой интервал практически отсутствует – его значение не превышает 0,02-0,03 миллиметра даже на валах диаметром до 30 миллиметров.
Нормальная посадка, наиболее распространенная в общем машиностроении, допускает небольшое смещение, которое строго регламентировано полями допусков на ширину паза и самой вставки. Шпонка выполняется по полю h9, а проточка на валу – по P9 или N9, что в сумме дает зазор от 0 до 0,075 миллиметра для размеров до 10 миллиметров и до 0,1 миллиметра для ширины от 30 до 40 миллиметров.
Терпимый люфт, при котором узел еще способен корректно функционировать без немедленного демонтажа, зависит от диаметра вала и частоты вращения. Для тихоходных агрегатов (до 300 об/мин) с неответственным назначением допустимо иметь боковое перемещение до 0,15 миллиметра при ширине шпоночного элемента 12 миллиметров.

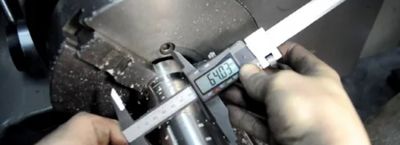

Однако в приводах с высокими динамическими нагрузками, таких как редукторы или трансмиссии, превышение отметки 0,05 миллиметра уже вызывает биение и микроудары, разрушающие стенки канавки. Из практики ремонта станков: если щуп толщиной 0,08 миллиметра свободно входит между боковиной и стенкой по всей длине при ширине паза 8 миллиметров, соединение считается изношенным и требует вмешательства.
Особого внимания заслуживают крупногабаритные валы диаметром свыше 100 миллиметров, где из-за тепловых расширений и упругих деформаций зазор закладывают немного больше. Согласно рекомендациям для тяжелого оборудования, предельно возможный зазор в таких случаях достигает 0,2-0,25 миллиметра, но при условии, что сам шпоночный паз не имеет смятых кромок и фаски не разрушены.
Для деталей из чугуна или бронзы этот порог снижают на треть, поскольку более мягкий материал быстрее выбирается при ударах. Стоит помнить, что люфт измеряется именно по ширине, а не по высоте: вертикальный зазор, как правило, составляет от 0,3 до 0,5 миллиметра и не является критичным, так как крутящий момент передается боковыми гранями.
В сегментных шпонках (ГОСТ 24071), часто используемых в конусных концах валов и шкивах, картина несколько иная. Из-за меньшей площади контакта и специфической формы допустимые боковые смещения жестче: для номинального размера 5-6 миллиметров терпимым считается люфт не более 0,03 миллиметра, а при достижении 0,07 миллиметра соединение требует замены.
В случае с клиновыми шпонками, которые работают на затяге, боковой интервал конструктивно отсутствует, но при ослаблении крепления появляется игра, сигнализирующая о выработке посадочных мест. Здесь любое ощутимое перемещение рукой уже недопустимо, поскольку оно ведет к саморасклиниванию и аварии.
В полевых условиях, когда нет доступа к эталонным таблицам, мастера ориентируются на простое правило: если вставленный элемент можно покачать пальцами поперек оси, то это уже превышение нормы. Для небольших валов (до 25 миллиметров) допустим только едва уловимый щупом контакт, при котором усилие вдвигания составляет 2-3 килограмма от руки.
В производственной среде принято считать, что соединение еще работоспособно, пока боковой разбег не превышает 30% от величины натяга, предусмотренного чертежом. Конкретные цифры выглядят так: для ширины 6 мм – до 0,04 мм, для 10 мм – до 0,06 мм, для 18 мм – до 0,09 мм, для 28 мм – до 0,12 мм.
Превышение этих значений ведет к тому, что даже новая шпонка не устраняет биение, и требуется фрезерование паза под увеличенный размер.
Стоит учитывать и материал самой шпонки: стандартные стальные детали из углеродистой стали при выработке зазора до 0,1 миллиметра еще могут работать за счет наклепа поверхностей. Однако если соединение подвергалось термической обработке (цементации или закалке), то его хрупкие кромки скалываются уже при 0,05 миллиметра свободного хода.
Для нержавеющих или латунных вставок, применяемых в пищевом оборудовании, порог снижают до 0,03 миллиметра из-за меньшей твердости. В любом случае, окончательный вердикт выносится после осмотра дна канавки: наличие вмятин от шпонки на глубину более 0,2 миллиметра однозначно требует восстановления посадочного места, независимо от измеренного люфта.
