Как проверить шпонку без съема узла

В практике слесарного дела нередко возникает ситуация, когда нужно оценить состояние шпоночного соединения, не разбирая весь механизм. При этом прямой доступ к детали отсутствует, а признаки неисправности — вибрация, посторонний стук или перекос сопряженных элементов — уже дают о себе знать.

Опытный мастер знает, что для диагностики достаточно воспользоваться косвенными методами, которые позволяют определить зазор или деформацию, не извлекая вал из посадочных гнезд.

Первое, на что следует обратить внимание — это характерное поведение узла при приложении крутящего момента вручную. Для подобной проверки потребуется зафиксировать одну половину соединения, а вторую попробовать провернуть с помощью рычага или ключа.

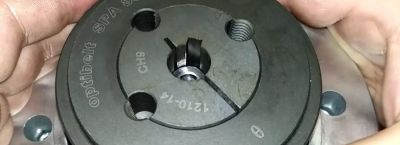

В случае со шкивом или зубчатым колесом, насаженным на вал, ощутимый угловой сдвиг без вращения самого вала почти всегда указывает на выработку посадочного места или смятие боковых граней шпонки. Допустимый люфт для стандартных призматических элементов регламентируется полями допусков по системе отверстия и вала; так, при ширине шпонки 10 мм посадочный зазор в сопряжении с пазом не должен превышать 0,1 мм в неподвижных соединениях.

Для количественной оценки смещения без демонтажа удобно использовать индикатор часового типа, закрепленный на магнитной стойке. Установите измерительный наконечник на периферию устанавливаемой детали — шкива, муфты или шестерни — и приложите тангенциальное усилие в пределах 20-30 Н*м, что соответствует усилию на ключе около 5-7 кг при плече 0,4 метра.

Отклонение стрелки индикатора свыше 0,15-0,2 мм для валов диаметром 30-50 мм служит поводом для более пристального анализа, поскольку такая величина нередко свидетельствует о пластической деформации шпонки или разбитых боковых стенках паза.

В условиях, когда нет возможности применить измерительную оснастку, можно воспользоваться простым щупом, введя его в стык между ступицей и валом. Тонкие пластины толщиной 0,05-0,10 мм проходят в зазор лишь при наличии заметной выработки, в то время как исправная посадка с натягом или переходной посадкой не допускает такого проникновения.

Особенно показательна эта методика для шпоночных пазов, выполненных по скользящей посадке, где номинальный боковой просвет составляет 0,02-0,07 мм в зависимости от квалитета.

Следующий распространенный прием — простукивание детали молотком с мягким бойком (медным или свинцовым) и оценка звука. Звонкий, чистый тон без дребезжания говорит о плотном контакте, тогда как глухой, с призвуком удара о две поверхности, возникает при наличии микроскопического перемещения.

Практика показывает, что при ширине шпонки 14-18 мм и моменте затяжки свыше 100 Н*м даже незначительный износ быстро прогрессирует, поэтому периодический контроль таким способом помогает предотвратить аварийный срез элемента.

Важную информацию дает осмотр поверхности детали в районе расположения паза через лупу с десятикратным увеличением. На наружной стороне ступицы, напротив шпоночного гнезда, иногда появляются характерные задиры или следы фреттинг-коррозии — ржаво-коричневый налет, образующийся при микроскопических возвратно-поступательных движениях.

Обнаружив такой признак, можно с высокой долей уверенности утверждать, что шпонка уже потеряла свою геометрию или произошло смятие прилегающих плоскостей.

Для соединений с напряженной посадкой, где разобрать узел без пресса затруднительно, существует метод контрольного проворачивания с фиксацией момента. Закрепите на валу рычаг известной длины, подвесьте тарированный груз и плавно увеличивайте усилие до начала проскальзывания.

По сравнению с расчетным крутящим моментом, который для стали 45 и шпонки 8х7 мм составляет примерно 60-80 Н*м на один сантиметр рабочей длины, фактическое значение не должно падать ниже 70% от исходного. Меньшая цифра прямо указывает на недопустимые деформации.

В полевых условиях, когда под рукой нет динамометрического оборудования, можно применить сравнительную оценку с соседним аналогичным узлом. Ощутите на слух и тактильно, как ведет себя под нагрузкой заведомо исправное соединение, затем перенесите этот опыт на подозрительный участок.

Ушибы, выкрашивания на торцах шпонки, которые иногда удается разглядеть через смотровые окна или технологические отверстия в корпусе редуктора, выдают проблему без какого-либо разбора.

Стоит помнить о нормативах, заложенных в конструкторскую документацию. Для призматических шпонок по ГОСТ 23360-78 допуск на ширину для соединения с зазором составляет h9, а для паза на валу — P9 или N9 в зависимости от типа посадки.

Отклонение от параллельности боковых граней паза относительно оси вала не должно превышать 0,05 мм на 100 мм длины, и если в процессе непрямой проверки удается установить, что деталь «играет» неравномерно по окружности — в одном положении зазор отсутствует, а после поворота на 180 градусов появляется — это верный признак перекоса или износа одной из сторон.

Не забывайте про температурный фактор. В агрегатах, работающих в режиме частых пусков и остановок, шпонка подвергается знакопеременным нагрузкам, что ведет к усталостным микротрещинам.

Выявить их без разборки помогает метод простукивания с записью амплитуды звука с помощью простого телефона и последующим анализом спектрограммы, но на практике слесари чаще ориентируются на изменение тембра — трещина дает короткий, более высокий звук, похожий на щелчок.

Если позволяет конструкция, можно ввести в зазор между ступицей и валом лезвие тонкого ножа или специальную пластину из закаленной стали толщиной 0,3 мм. При исправной шпонке ввести такой инструмент глубже 2-3 мм не удается, тогда как при изношенном соединении пластина свободно проходит на 5-7 мм и более.

Такой способ особенно хорош для тихоходных валов диаметром свыше 60 мм, где допуски посадок более свободны.

И последний совет из практики: никогда не пренебрегайте визуальным контролем следов масла вокруг шпоночного паза. Появление металлической пыли в смазочном материале, которая оседает в виде темного шлама на корпусе подшипника, часто является первым признаком начинающегося разрушения шпонки.

Достаточно набрать немного смазки на чистую белую ветошь и растереть пальцами — наличие блестящих частиц размером менее 0,1 мм с высокой вероятностью указывает на абразивный износ сопряженных поверхностей.

Таким образом, используя описанные приемы — от простукивания до измерения угловых смещений индикатором, от контроля щупами до анализа масляных отложений — можно уверенно диагностировать состояние шпоночного соединения, не прибегая к полной разборке узла. Каждый из этих методов дает свой объем информации, а их совместное применение позволяет с точностью до 90% определить необходимость вмешательства, сэкономив время и ресурсы.
