Когда ставят две шпонки под 180 градусов

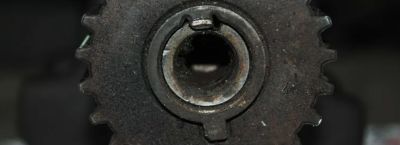

В стандартном шпоночном соединении для передачи крутящего момента с вала на ступицу или обратно обычно достаточно одной призматической или сегментной шпонки. Однако в практике тяжелого машиностроения, редукторостроения и приводах промышленных установок нередко встречается монтаж двух элементов, развернутых друг относительно друга на 180 градусов.
Такое решение продиктовано стремлением справиться с высокими пиковыми нагрузками, реверсивными ударами или длительными перегрузками, когда одна шпонка перестает гарантировать ресурс и надежность узла.
Ситуация, требующая установки пары деталей диаметрально противоположно, возникает в первую очередь при расчетном крутящем моменте, превышающем допустимый для единичного соединения. Возьмем классические формулы: допускаемое напряжение смятия на рабочих гранях шпонки [σ_см] и плечо приложения силы (радиус вала) дают максимальный момент T_max = 0.5 * d * l * (h - t1) * [σ_см], где d — диаметр вала, l — длина шпонки, h — высота, t1 — глубина паза на валу.
Когда потребный момент оказывается выше этого значения более чем на 30–40%, инженеры рассматривают спаренную схему.
Однако было бы ошибкой думать, что две шпонки под 180 градусов автоматически удваивают передаваемый момент. Практика и нормативы (ГОСТ Р 52543-2006, а также отраслевые руководства по расчету зубчатых передач) вводят поправочный коэффициент неравномерности распределения нагрузки — обычно от 1.5 до 1.7 вместо идеальной двойки.
Связано это с неизбежными погрешностями изготовления пазов на валу и в ступице, а также с упругими деформациями системы. Даже при фрезеровании на высокоточном оборудовании допуск на угловое расположение двух канавок составляет ±15 угловых минут, что приводит к перекосу и более раннему контакту одной из шпонок.
Конкретные рекомендации по применению такой схемы закреплены в конструкторских стандартах для тяжелонагруженных тихоходных валов. Диаметр посадочного места при этом редко бывает менее 60 мм — меньшие размеры просто не позволяют разместить два полноценных паза без критического ослабления сечения.
Для иллюстрации: на валу диаметром 55 мм под шпонку 16х10 по ГОСТ 23360 глубина паза t1 = 6 мм. Два противоположных паза снижают эффективный момент сопротивления кручению почти на 25–30%, что делает такое решение нецелесообразным. Поэтому производители крупных редукторов, прокатных станов и тяжелых прессов идут на двойное соединение при диаметрах от 80 мм и выше.
Одним из характерных примеров служат валы барабанных мельниц, экскаваторных лебедок и главных приводов ленточных конвейеров. Здесь действуют значительные знакопеременные нагрузки с многократными пусками и торможениями.
Одиночная шпонка в этих условиях быстро разбивает посадочное место из-за микроподвижек, появляются задиры на гранях, и соединение выходит из строя. Пара элементов, развернутая на 180°, обеспечивает симметричное приложение сил, что уменьшает изгибающие деформации вала и снижает риск усталостного разрушения в зоне шпоночной канавки.
С практической точки зрения слесарь или механик сборщик должны обратить внимание на несколько обязательных операций при монтаже. Первое — это подгонка каждой шпонки по высоте с обеспечением гарантированного зазора по верху (обычно 0.2–0.4 мм для соединений с натягом ступицы).
Второе — контроль углового расположения пазов на валу. На производстве эту операцию выполняют на координатно-измерительной машине или с помощью специального приспособления с индикаторной головкой и делительным диском. Допустимое отклонение от 180 градусов не должно превышать ±10 минут, иначе преимущества схемы теряются.
Важно понимать, что две противоположные шпонки не спасают от необходимости точно выдерживать посадку ступицы на вал. Часто конструкторы ошибочно полагают, что шпонки могут компенсировать излишне свободную посадку — это не так.
При зазоре более H7/g6 даже двойной набор начнет работать с ударами, вызывая пластическое смятие кромок. Настоятельно рекомендуется применять переходные посадки типа H7/k6 или H7/m6, а в ответственных узлах — H7/n6. Только в сочетании с умеренным натягом шпоночный блок раскрывает свой потенциал.
Что касается материала и термообработки, то для изготовления таких деталей применяют чистотянутые калиброванные прутки из сталей 45, 40Х или 20Х (с последующей цементацией). Твердость рабочих граней должна быть на 40–50 единиц HRC выше твердости вала, но не превышать HRC 55, чтобы избежать хрупкого скалывания.
В особо нагруженных передачах (например, в приводах шаровых мельниц) шпонки дополнительно подвергают объемной закалке и отпуску на среднюю твердость HRC 48–52. Тогда как сами валы делают из легированных марок 38Х2МЮА или 40ХН2МА с азотированием поверхности в зоне пазов.
В реальной производственной практике расчет момента для двух элементов ведут по упрощенной методике: T_доп = 1.5 * T_1шп, где T_1шп — табличное значение для одиночной шпонки на данном диаметре при той же длине. Коэффициент 1.5 проверен десятилетиями эксплуатации крановых механизмов и прокатного оборудования.
Если же требуется более точный подход, используют распределение нагрузки по углу поворота вала с учетом жесткости ступицы, но в серийных расчетах это встречается редко.
Стоит упомянуть ситуацию, когда две шпонки ставят не для увеличения момента, а для балансировки вращающейся детали. Например, на быстроходных валах коробок передач (до 3000 об/мин) симметричное расположение пазов помогает избежать дисбаланса, который неизбежно дает один паз.
Однако здесь чаще применяют круглые шлицы или полигональные соединения. Для призматических шпонок балансировочный эффект — лишь приятное дополнение, а не основная причина выбора.
При фрезеровании двух пазов под 180° на валу технолог обязан обеспечить одинаковую глубину и ширину на всей длине. Разница по глубине более 0.05 мм приводит к тому, что одна деталь воспринимает нагрузку раньше другой, и эффективность пары снижается до уровня полуторного запаса, а то и меньше.
Концевые фрезы диаметром, равным ширине шпонки, должны быть новыми или переточенными с биением не более 0.02 мм. После механической обработки обязательно снятие заусенцев и притупление острых кромок радиусом 0.2–0.3 мм — это предотвращает микротрещины в основании паза.
На ступице прорезание двух ответных канавок выполняют протяжкой или долблением на специальных станках. Здесь сложнее выдержать точность углового положения, так как инструмент может уводить.
Поэтому в серийном производстве применяют кондукторные плиты с жесткой фиксацией заготовки. Контроль осуществляют с помощью поверочного вала с двумя установочными шпонками, который вставляют в ступицу и проверяют угловое рассогласование по торцевым меткам.
В итоге решение о монтаже двух противоположных шпонок принимают на этапе проектирования при выполнении проверочного расчета на смятие и срез. Если одиночная не обеспечивает запас прочности более 1.2 относительно пикового момента, а диаметр вала позволяет разместить два паза без чрезмерного ослабления, то такая схема становится оптимальной.
Не стоит забывать и о технологических ограничениях: при длине ступицы менее 1.5 диаметра вала эффективность двух шпонок резко падает из-за перекоса под нагрузкой — в таких случаях разумнее перейти на сегментные шпонки или шлицевое зацепление.
