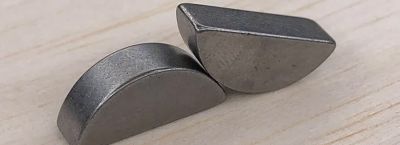

Почему закаленную шпонку не фрезеруют
Когда на производстве возникает необходимость обработки шпоночного соединения после термического упрочнения, многие начинающие мастера пытаются решить задачу с помощью фрезерного станка. Такой подход быстро приводит к разочарованию: режущая кромка инструмента тупится буквально за несколько секунд, а сама деталь получает микротрещины или даже разрушается.
Причина кроется в фундаментальных изменениях структуры стали, которые происходят в процессе закалки.
Твердость по Роквеллу у обычной конструкционной стали до термообработки обычно не превышает 220-250 единиц HRB, что соответствует примерно 25 единицам HRC. После закалки этот показатель резко возрастает до 58-62 HRC, а для отдельных марок инструментальных сталей достигает 64-65 HRC.
Фрезерные твердосплавные пластины сами имеют твердость около 89-92 HRA (что близко к 70-72 HRC), но их работа основана на сочетании высокой прочности с определенной вязкостью. При встрече с закаленным слоем абразивный износ режущей кромки происходит в сотни раз быстрее обычного.
Сам процесс фрезерования предполагает прерывистый характер резания: каждый зуб входит в контакт с материалом, снимает стружку, затем выходит из зоны обработки. Для вязкой и пластичной стали такие циклы не представляют проблемы, поскольку материал податливо деформируется.
В случае с закаленной шпонкой ситуация кардинально иная: материал обладает крайне низкой пластичностью, его относительное удлинение при разрыве составляет всего 3-5% против 20-25% у нормализованной стали. Это означает, что при попытке срезать слой возникают колоссальные локальные напряжения, которые инструмент просто не способен выдержать.
Приведу конкретные цифры из практики механических цехов. Скорость резания при обработке обычной стали марки 45 твердосплавной фрезой составляет 100-150 метров в минуту.
Для закаленной детали этот параметр пришлось бы снизить до 10-15 метров в минуту, но и в этом случае стойкость инструмента не превышает 30-40 секунд чистой работы. Экономическая нецелесообразность такого подхода очевидна: за смену придется сменить несколько десятков фрез, а качество поверхности окажется неприемлемым из-за вибраций и вырываний частиц.
Существует еще один скрытый механизм разрушения, о котором часто забывают. При фрезеровании твердых материалов в зоне резания выделяется огромное количество тепла, температура поднимается до 800-1000 градусов Цельсия.
Закаленная сталь при нагреве выше 250 градусов начинает отпускаться, то есть терять свою твердость и прочность. Казалось бы, в этом есть положительный момент - материал становится мягче.
Однако на практике этот эффект приводит к катастрофическим последствиям: поверхностный слой шпонки перегревается и дает усадку, тогда как внутренние объемы остаются в исходном состоянии. Возникающие внутренние напряжения разрывают деталь, на ней появляется сетка микротрещин, а геометрические размеры искажаются.
Производственный регламент ГОСТ 24071-80 прямо указывает, что чистовую обработку шпоночных пазов и самих шпонок после термоупрочнения следует выполнять только шлифованием или электроэрозионным методом. В случае с призматическими шпонками из стали 45Х, закаленными до 45-50 HRC, допускается применение червячных фрез из быстрорежущей стали Р6М5, но только при условии предварительного отпуска.
Такую операцию называют "обработка на полутвердом", и она требует специального режима с охлаждением под давлением.
Для реального понимания ситуации возьмем стандартную шпонку размерами 10х8х22 миллиметра из стали У8А, закаленную до 60 HRC. Попытка фрезеровать ее паз на валу приведет к тому, что через три прохода фреза диаметром 8 миллиметров с четырьмя зубьями полностью потеряет режущие свойства.
Стоимость такой фрезы составляет примерно 1500-2000 рублей, а стоимость электроэрозионной обработки того же паза - около 300-400 рублей. Разница очевидна не только в деньгах, но и в качестве: после электроэрозии получаем точность плюс-минус 0.02 миллиметра, после фрезерования же на закаленном материале даже при самом аккуратном подходе точность не превышает плюс-минус 0.1 миллиметра.
Что же делать, если шпонка уже закалена, а паз нужно доработать или исправить брак? Практикующие слесари используют метод шлифования коническим или тарельчатым кругом на основе кубического нитрида бора (CBN) или алмаза.
Скорость такого шлифования составляет 25-30 метров в секунду, глубина прохода не превышает 0.01-0.02 миллиметра, а обильное охлаждение эмульсией обязательное условие. За один проход снимается слой толщиной не более 0.005 миллиметра, но зато достигается чистота поверхности Ra 0.32 микрона, что для шпоночного соединения является идеальным показателем.
Следует понимать разницу между разными типами термообработки. Шпонки из низкоуглеродистой стали, прошедшие цементацию и последующую закалку, имеют твердый поверхностный слой толщиной 0.8-1.2 миллиметра и вязкую сердцевину.
Фрезерование такой детали приведет к тому, что инструмент сначала встретит сверхтвердую корку, которая моментально его затупит, а затем начнет "заминать" мягкую середину, что вызовет биение и вибрации. В итоге вместо ровного паза получаем канавку с рваными краями и отступлениями по размерам.
На токарно-фрезерных работах с закаленными изделиями иногда применяют фрезы с поликристаллическими алмазными вставками, но их стоимость достигает 15-20 тысяч рублей за штуку, а для обработки обычной шпонки такая покупка экономически неоправданна. К тому же алмаз вступает в химическую реакцию с углеродом, содержащимся в стали, при температуре около 800 градусов, что приводит к графитизации режущей кромки и ее разрушению.
Для обработки черных металлов алмазный инструмент вообще не рекомендуется, эта аксиома известна каждому технологу.
В серийном производстве шпоночных соединений маршрут всегда строится так: сначала фрезеруется паз и изготавливается сама шпонка с припуском 0.2-0.3 миллиметра на сторону, затем детали отправляют на термообработку, и только после этого выполняют чистовое шлифование посадочных поверхностей. Любая попытка изменить последовательность приводит к браку и лишним расходам.
Нарушение этой технологической дисциплины обычно связано с попытками сэкономить время или исправить чужой брак, но практика показывает, что такие эксперименты только усугубляют ситуацию.
Отдельного разговора заслуживают шпонки из быстрорежущих сталей типа Р6М5, которые после закалки имеют твердость 63-65 HRC и сохраняют ее даже при нагреве до 600 градусов. Такие детали практически невозможно обработать любым режущим инструментом, кроме шлифовального круга из эльбора.
Фрезерование здесь полностью исключено, поскольку даже единичное касание вызовет искрение и мгновенный выход фрезы из строя. В цехах, где занимаются ремонтом металлорежущего оборудования, такие шпонки называют "смертными" - они требуют особого подхода при демонтаже и замене.
Подытоживая практический опыт, можно уверенно сказать: закаленная сталь требует абразивного или электрофизического воздействия, но не резания лезвийным инструментом. Если перед вами стоит задача обработать шпоночный паз в термически упрочненной детали, берите шлифовальную головку или электроэрозионный станок.
Попытка использовать фрезу приведет к потере времени, инструмента и самой детали. В производственной практике надежнее всего ориентироваться на цифры твердости: как только материал превышает 45 HRC, фрезерование становится нерациональным, а после 50 HRC - физически невозможным для большинства типов фрез.
