Почему шпонка вылетает при реверсе

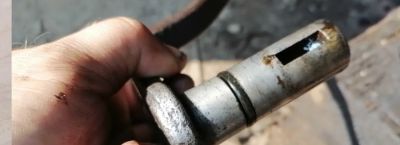

Когда вал внезапно меняет направление вращения, шпоночное соединение испытывает ударные нагрузки, которые многократно превышают рабочие значения при установившемся движении. В этот момент происходит резкое приложение крутящего момента в противоположную сторону, и выборка зазоров между пазом вала, шпонкой и ступицей превращается в микроскопические соударения деталей.
Именно эти повторяющиеся удары и приводят к тому, что элемент выдавливается из своего посадочного места.
Обратим внимание на геометрию стандартного призматического соединения по ГОСТ 23360. Допуск на ширину паза вала обычно назначается по P9, а на ширину паза втулки — по P9 или N9, сама деталь изготавливается по h9.
В итоге получается гарантированный боковой зазор от 0 до 0,1 мм в зависимости от номинального размера. Для вала диаметром 40 мм номинальная ширина шпонки 12 мм, при этом зазор в сопряжении по бокам составляет 0…0,047 мм. Кажется, что это ничтожно мало, но при реверсе даже такая величина превращается в кинетическую энергию, которая разгоняет элемент до удара о стенку паза.
Если соединение работало только в одну сторону, то деталь постоянно прижата к одной из боковых граней, и противоположная сторона остается ненагруженной. При первом же реверсировании вал поворачивается на величину суммарного люфта, который складывается из зазоров в обоих пазах, и шпонка с огромным ускорением встречается с другой гранью.
Скорость соударения может достигать 0,5–0,8 м/с для среднеоборотных механизмов (1500 об/мин), а сила удара способна в десятки раз превысить статическую нагрузку от крутящего момента. Результат — пластическая деформация кромок паза и постепенное выдавливание детали в осевом направлении.
Существенную роль играет твердость материала шпонки и самого вала. Обычно для этой цели применяют сталь 45 или 40Х с термообработкой до 30…35 HRC.
Но в бюджетных узлах встречаются некаленые элементы, оставленные в состоянии поставки (15…20 HRC). В таком исполнении даже один-два реверса вызывают смятие рабочих граней, металл начинает течь, увеличивая зазор, и вскоре деталь просто выпадает из паза. Нормативные документы (например, РД 24.090.41-89 для крановых механизмов) требуют твердости шпонки не ниже 45 HRC при ударных и реверсивных нагрузках, но на практике эту рекомендацию часто игнорируют.
Конструкция самого соединения тоже диктует свои условия. При использовании стандартных призматических элементов без крепления винтами к валу удержание в осевом направлении происходит исключительно за счет сил трения на посадочных поверхностях.
При реверсе вал и ступица совершают микроскопические относительные перемещения, сила трения падает до нуля в момент удара, и ничто не мешает детали сдвинуться вдоль оси. Для борьбы с этим явлением в механизмах с частыми реверсами применяют специальные исполнения — с плоским упором в ступицу или с креплением стопорным винтом, входящим в углубление на верхней плоскости. Однако такой винт ослабляет сечение самой шпонки, и при диаметре винта M6 глубина сверления не должна превышать 2…3 мм для размера 10x8, иначе риск разрушения возрастает.
В реальных производственных условиях часто встречается ситуация, когда при сборке осевой зазор между торцом детали и дном паза ступицы составляет более 0,3 мм. При реверсе элемент получает возможность перемещаться не только поперек, но и вдоль вала, и каждый удар дополнительно смещает её в сторону открытого пространства.
Через несколько циклов шпонка выходит из зоны контакта, перестает передавать момент, и происходит срез либо поломка ступицы. Следует помнить, что для подвижных соединений с возможностью осевого перемещения втулки используют направляющие шпонки с креплением к валу двумя винтами, но в неподвижных узлах такого допускать нельзя.
Типичная ошибка при ремонте — подгонка новой детали напильником по ширине, когда старый паз разбит. Мастер уменьшает размер на 0,1…0,2 мм, чтобы вставить элемент рукой.
В итоге зазор становится в два-три раза больше расчетного, и при первом же реверсе он вылетает. Для восстановления разбитых пазов существует нормативная методика: их разваривают, фрезеруют заново по номиналу, либо переходят на следующий номер ширины (например, с 14 мм на 16 мм) с соответствующей переделкой ступицы. Предельное увеличение ширины паза относительно чертежного не должно превышать 0,15 мм для валов диаметром до 60 мм, иначе гарантирован быстрый выход соединения из строя.
Влияние крутящего момента на вылетание можно проиллюстрировать конкретными цифрами. Для вала 30 мм при передаваемом усилии 200 Нм нормальная сила прижатия боковой грани составляет около 15 кН.
При реверсе динамический коэффициент достигает 3…5, то есть нагрузка подскакивает до 60…75 кН. Элемент из стали 45 с твердостью 25 HRC имеет предел текучести примерно 400 МПа, и при площади контакта 6x20 мм (120 мм²) допускает не более 48 кН. Видно, что запас прочности исчезает, начинается смятие, после которого соединение разбалтывается и деталь выходит.
Посадка самой шпонки по высоте тоже имеет значение. По стандарту между верхней плоскостью элемента и дном паза ступицы предусмотрен зазор 0,2…0,5 мм — это нужно для компенсации погрешностей изготовления.
Но в реверсивных узлах такой зазор становится дополнительным фактором удара: при резком изменении направления вал проворачивается, выбирая люфт, и шпонка ударяет не только боковой гранью, но и верхней плоскостью о ступицу. От этого она начинает «дышать» — вибрировать в вертикальном направлении, что способствует ослаблению трения и выходу из паза. Решение — применение сегментных шпонок по ГОСТ 24071, у которых глубина паза ступицы больше, а верхняя плоскость не контактирует, либо переход на клиновые исполнения с забивкой.
Для частот реверсирования более 10 циклов в минуту расчетное давление на боковые грани не должно превышать 80 МПа для стальных ступиц. При превышении этого порога даже идеально подобранная деталь начнет пластически деформироваться после 500…1000 смен направления.
Конкретный пример: в приводах рольставней с асинхронным двигателем мощностью 1,5 кВт и моментом 12 Нм на валу 25 мм шпонка 8x7 выдерживает до 5000 реверсов, если изготовлена из закаленной стали 40Х (45 HRC). Из мягкого металла (20 HRC) она вылетает уже после 50 циклов, причем сначала появляется заусенец на кромке паза, а затем деталь выдавливается.
При сборке важно контролировать усилие запрессовки ступицы на вал. Для соединения без натяга (посадка H7/h6) радиальный зазор достигает 0,02…0,05 мм.
При реверсе этот зазор позволяет валу и ступице перекашиваться, что создает дополнительную осевую составляющую силы, выталкивающую шпонку. Переход на посадку с натягом H7/p6 (натяг 0,015…0,04 мм для диаметра 30 мм) практически исключает относительное радиальное биение, и вылетание прекращается даже при больших боковых зазорах. Но здесь возникает другая сложность: разборка такого узла требует пресса, и при демонтаже часто повреждаются посадочные поверхности.
Не стоит забывать о температурных расширениях. Если узел работает в горячем цехе при 80°C, а шпонка и вал из разных марок стали (скажем, вал из легированной, а вставка из углеродистой), то коэффициенты линейного расширения различаются.
Для стали 45 это 11,5·10^-6 1/°C, для стали 40Х — 12,1·10^-6 1/°C. Разница кажется малой, но на длине 50 мм при нагреве на 60°C она дает дополнительный зазор около 0,002 мм. В сочетании с производственными допусками это уже приводит к появлению люфта, которого достаточно для ударного режима. Противодействие одно — выбирать одинаковые материалы для всех деталей соединения.
Практический опыт показывает, что наиболее надёжный способ предотвратить вылетание при реверсе — использовать две шпонки, установленные под углом 180 градусов. При этом суммарная ширина рабочих граней удваивается, а удельное давление падает вдвое.
Однако здесь нужно строго выдерживать угловое расположение пазов, отклонение не более 0,05 мм на диаметре 100 мм, иначе нагрузка распределится неравномерно, и одна деталь будет работать в одиночку. Для валов малого диаметра (до 20 мм) постановка двух шпонок невозможна из-за ослабления сечения, тогда прибегают к использованию профильных соединений типа зубчатых или многошлицевых, но это уже другая тема.
В завершение практической части стоит упомянуть о резьбовых фиксаторах, которые иногда наносят на боковые грани при сборке. Анаэробный состав средней прочности (типа анатерм-116) заполняет зазоры до 0,1 мм и после полимеризации превращается в твёрдую прокладку, которая не даёт детали перемещаться при ударах.
Это действительно работает, но только при условии, что первоначальный зазор не превышает 0,07 мм, иначе герметик просто продавливается. Температура эксплуатации такого соединения ограничена 120°C, при нагреве выше состав теряет прочность, и шпонка снова начинает выходить. Так что этот метод — скорее временная мера, чем полноценное решение.
