Почему шпонка хрустит при пуске

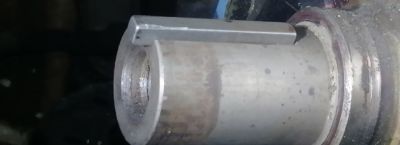

Когда вы включаете привод и слышите отчетливый металлический треск из зоны соединения вала и ступицы, это почти всегда означает, что призматический элемент посадки начал работать в режиме микро-ударов. Сам по себе этот элемент не является жестким монолитом; он лишь заполняет паз, передавая крутящий момент своими боковыми гранями.
В момент старта механизма происходит резкое приложение усилия, и если между гранями шпоночного паза и самой вставкой существует зазор, превышающий 0,02–0,03 миллиметра, деталь физически смещается до упора с характерным щелчком, который на слух воспринимается как хруст.
В подавляющем большинстве случаев причина кроется в несоответствии реальных размеров посадочных мест требованиям стандарта ГОСТ 23360. Для неподвижных соединений ширина паза на валу и в ступице должна быть выполнена по посадке P9, что для диаметра вала 30 миллиметров дает допуск ширины от -0.015 до -0.051 миллиметра.
Ширина самой шпонки, напротив, идет по h9 с полем от -0.030 до -0.052 мм. Такой разбег создает так называемый «мертвый» зазор.
Если фреза при фрезеровании паза немного ушла в сторону, и ширина получилась больше номинала на сотые доли миллиметра, при пуске вы получите тот самый звук, который вас беспокоит.
Однако есть еще один распространенный сценарий, о котором часто забывают даже опытные слесари. Речь идет о пластической деформации металла под действием ударных нагрузок.
Когда вы затягиваете соединение, боковые грани элемента кажутся неподвижными. Но в первую долю секунды пуска реверсивного двигателя или механизма с большим моментом инерции, например, дробилки или транспортера, усилие может кратковременно превысить предел текучести материала.
Для стали Ст45 этот предел составляет 355 МПа. При таком рывке микронеровности на поверхности срезаются, и деталь буквально «прикусывает» металл, издавая сухой скрежещущий звук. По сути, происходит лавинообразное разрушение самых высоких точек профиля шероховатости, которые имели параметр Rz 40 или выше после грубой обработки.
Чтобы решить эту проблему на стадии сборки, всегда проверяйте посадку без смазки. Вставка должна заходить в паз на валу от усилия большого пальца руки, без покачиваний.
Люфт, который вы чувствуете, когда элемент можно сдвинуть в пазу вручную поперек оси вращения, гарантированно приведет к хрусту при старте. Практическое правило здесь простое: для валов диаметром 20–40 мм боковой зазор не должен превышать 0,03 мм.
Проверить это можно щупом, но точнее — индикаторным нутромером, настроенным по концевым мерам длины.
Следующий фактор — твердость материала самой вставки. Часто на рынке встречаются изделия из некондиционного проката с твердостью менее 140 единиц по Бринеллю (HB).
Мягкая деталь в процессе работы быстро сминается. Сначала она хрустит из-за микро-сдвигов, а затем начинает смяться, заполняя паз неровной пластически деформированной массой.
Для ответственных узлов стоит использовать термически обработанные элементы с твердостью 250–320 HB, которые держат геометрию даже при ударных нагрузках. Такая обработка не делает деталь хрупкой (при условии отпуска), но исключает ее смятие как причину звука.
Геометрия тоже имеет значение. Посмотрите на угол скругления шпоночной фрезы.
У стандартной пальчиковой фрезы радиус при вершине составляет 0,3–0,4 мм. В углах паза при этом образуется сопряжение, а на самом элементе кромки должны быть притуплены не более чем на 0,1 мм.
Если вы возьмете деталь с острыми кромками, она упрется вершиной в радиус паза, и фактический контакт пойдет не по плоскости, а по линии. При пуске эта линия сминается, деталь просаживается на 0,05–0,1 мм глубже, и весь этот рывок сопровождается коротким, но отчетливым скрежетом.
Интересно, что хруст может возникнуть и при идеальных замерах из-за явления, которое называется фреттинг-коррозией. Если оборудование долго стояло, а потом вы его запускаете, микроперемещения в соединении срывают тончайшие оксидные пленки, которые успели вырасти на поверхности металла.
Толщина такой пленки может достигать 1–2 микрон, но при ее разрушении в момент первого сдвига выделяется акустическая энергия. Это нормальный физический процесс, который не говорит о поломке, но сигнализирует о том, что посадка выполнена по верхнему пределу допуска.
Практический совет для тех, кто столкнулся с такой ситуацией на работающем механизме. Никогда не пытайтесь устранить звук подтяжкой болтов крепления ступицы на конусной втулке, если вы не уверены в состоянии паза.
Слишком сильное затягивание способно разорвать ступицу из чугуна или серого литья, так как напряжение от распора передается через корпус. Вместо этого демонтируйте узел и промерьте ширину паза в трех поясах по длине.
Часто оказывается, что фреза при изготовлении прошла с биением, и паз имеет бочкообразную форму: в середине он шире на 0,02 мм, чем у краев. Тогда при пуске деталь перекашивается и издает серию коротких тресков, пока не займет устойчивое положение.
Обратите внимание на режим смазывания. Если вы используете густую смазку типа Литол-24 в замкнутом объеме, при пуске она не успевает вытечь из зазора мгновенно.
Вязкость при минусовых температурах может достигать 1500 сСт, и масляная пленка становится жестким упругим элементом. Деталь не может сразу выбрать зазор из-за сопротивления смазки, а затем преодолевает его рывком, вызывая щелчок.
В таких узлах разумнее применять жидкие масла с вязкостью ISO VG 68 или 100, которые не создают эффекта прилипания.
Наконец, стоит помнить о явлении усталости металла. После тысяч циклов пусков-остановок на боковых гранях элемента появляются микротрещины.
Когда вы в очередной раз даете нагрузку, трещина раскрывается, края трутся друг о друга с частотой собственных колебаний детали. Этот высокочастотный хруст отличается от низкочастотного удара при выборе зазора.
Уловить разницу можно на слух: усталостное разрушение дает более звонкий, «стеклянный» звук, так как затронута структура материала, а не только его поверхность. В такой ситуации замена вставки вместе с шабровкой паза является единственным способом вернуть тишину в работу привода.
