Установка шпонки без канавки в вале

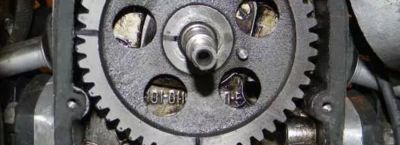

В практике слесарной обработки нередко возникает ситуация, когда требуется зафиксировать шпонку на гладком цилиндрическом валу, где отсутствует штатный паз. Это может случиться при восстановлении изношенного узла, при временном соединении или из-за конструктивной ошибки, когда деталь с пазом уже есть, а ось под нее подготовлена неправильно.
Обычно шпоночное соединение подразумевает два паза – на валу и в ступице, но если фрезеровать канавку на стальном стержне по каким-то причинам нельзя, приходится искать обходные технические решения.
Одним из наиболее надёжных методов крепления вставки к валу без канавки служит использование стопорных винтов, вкручиваемых непосредственно в тело шпонки. Для этого в плоской части фиксатора размечают центры под два или три отверстия, сверлят их сквозными диаметром 4-6 мм и нарезают резьбу метчиком М5 или М6.
Затем винты с коническим или плоским концом вворачиваются до упора в поверхность оси, создавая точечное давление. Такой подход позволяет передавать крутящий момент до 30-40 Нм на валу диаметром 20-25 мм при условии использования закалённых винтов класса прочности 8.8.
Сверлить отверстия в закалённой шпонке из стали 45 лучше спиральными свёрлами из быстрорежущей стали Р6М5 с охлаждением эмульсией, а для нарезания резьбы применяют метчик второго номера с машинной подачей. Глубина завинчивания каждого винта должна составлять не менее полуторного диаметра резьбы, чтобы избежать срыва ниток под нагрузкой.
При монтаже важно выставить момент затяжки не более 8 Нм для М6, иначе можно деформировать саму вставку или продавить мягкую поверхность вала, оставив вмятины.
Когда механическое повреждение оси недопустимо, на помощь приходят анаэробные фиксаторы – составы, полимеризующиеся в узком зазоре между деталями без доступа кислорода. Для соединения гладкого стержня со шпонкой подойдут средневязкие гели типа Loctite 638 или российский аналог Анатерм-117, обеспечивающие прочность на сдвиг до 20-25 МПа.
Предварительно обе поверхности обезжиривают ацетоном или уайт-спиритом, затем наносят состав тонким слоем на плоскость контакта и плотно прижимают элемент к валу с помощью струбцины или хомута на 15-20 минут.
Полное отверждение достигается через 24 часа при комнатной температуре, после чего соединение выдерживает нагрузку, сравнимую с прессовой посадкой. Однако стоит помнить, что клеевой шов чувствителен к нагреву выше +120°C и к воздействию растворителей, поэтому такой метод применим только в узлах с умеренной температурой и отсутствием агрессивных сред.
Для повышения надёжности можно комбинировать фиксатор с дополнительным стопором – например, подрезать на валу ножовкой мелкую риску глубиной 0,2-0,3 мм, чтобы дать полимеру точку опоры.
В грубых ремонтных условиях, когда требуемая жёсткость невысока, а разобрать узел предстоит скоро, используют точечную электродуговую сварку. На вал из низкоуглеродистой стали (Ст3, 20) шпонку прихватывают двумя короткими швами длиной по 5-7 мм с противоположных сторон.
Электрод диаметром 2,5 мм из марки УОНИ-13/55, сила тока 70-80 А, полярность обратная. Перед варкой необходимо зачистить участки до блеска, чтобы избежать разбрызгивания металла.
После остывания швы обрабатывают плоским напильником, убирая излишние наплывы, которые могут помешать при надевании ступицы. Такой способ категорически не подходит для термоупрочнённых осей (HRC > 35), так как локальный нагрев создаёт отпущенные зоны и микротрещины.
Для закалённых деталей лучше применить прихватку контактной точечной сваркой на аппарате с медными электродами, но это оборудование редко встречается в обычной мастерской.
Альтернативным вариантом служит установка через шпонку штифтов, которые входят в тело вала. Сначала в гладкой вставке сверлят два сквозных отверстия диаметром 4 мм, затем, надев её на ось, через эти отверстия кернят центры прямо на стали.
Далее вал рассверливают на глубину 10-12 мм тем же сверлом, разворачивают отверстия цилиндрической развёрткой до 4Н7 и запрессовывают штифты с натягом 0,01-0,02 мм. Концы штифтов срезают заподлицо с поверхностью вставки.
Для такого монтажа нужен пневматический или ручной пресс с усилием до 500 кгс, а в качестве материала штифтов выбирают закалённую сталь 65Г или У8А. Получаемое соединение работает на срез и выдерживает ударные нагрузки лучше, чем клей или винты.
Главный недостаток – неразборность: при демонтаже придётся высверливать штифты, что часто повреждает и ось, и шпонку. Поэтому метод применяют в узлах с длительным сроком службы, где разборка не планируется.
Выбор конкретной технологии зависит от диаметра вала, передаваемого момента и материала деталей. Для тонких осей (до 15 мм) винты создают концентраторы напряжений, способные привести к разрушению, тогда как анаэробный гель распределяет давление равномерно.
На валах 30-40 мм из конструкционной стали 40Х стопорные винты М8 с шагом 1,25 мм, вкрученные на глубину 10 мм, дают запас прочности до трёхкратного. В случае ударных нагрузок лучше использовать штифты или сварку, а при частом монтаже-демонтаже – только разборные методы.
В качестве примера рассмотрим вал диаметром 25 мм из стали 45, на который нужно передать крутящий момент 60 Нм при частоте вращения 500 об/мин. Шпонка по ГОСТ 23360-60 для такого диаметра имеет сечение 8х7 мм.
Если использовать три винта М6 с коническим концом, каждый из них при затяжке 10 Нм создаёт силу прижатия около 1200 Н, что в сумме даёт 3600 Н. Коэффициент трения стали по стали без смазки равен 0,15, тогда удерживающий момент составит 3600 * 0,15 * (0,025/2) = 6,75 Нм – этого недостаточно.
Следовательно, для надёжности нужен либо фиксатор, либо штифты, либо увеличение числа винтов до шести, что ослабит шпонку.
Анаэробный состав при зазоре 0,05 мм даёт адгезию 18 МПа, площадь контакта шпонки с валом – примерно 8*25=200 мм², откуда сила сцепления достигает 3600 Н. Плечо трения остаётся тем же, поэтому момент от клея составит те же 6,75 Нм, но добавляется ещё и собственная жёсткость полимера на сдвиг.
В реальности при правильной подготовке поверхностей такое соединение выдерживает до 40 Нм, чего в нашем случае недостаточно. Тогда стоит перейти на комбинацию двух штифтов диаметром 4 мм из стали 65Г – каждый воспринимает усилие среза 2000-2500 Н, суммарно удерживая момент около 12 Нм, и плюс трение от затяжки шпонки ступицей.
Это уже близко к требуемым 60 Нм.
Для инструментальной реализации описанных работ понадобятся: ручная дрель с регулировкой оборотов, набор метчиков (М5, М6, М8), вороток, угольник, шкала для замера глубины, сверлильный станок (лучше настольный), плоские напильники с насечкой №3 и №4, шабер для зачистки заусенцев. Все операции выполняются с фиксацией детали в слесарных тисках с губками из мягкого металла, чтобы не повредить поверхность вала.
Перед началом монтажа обязательно проверьте отсутствие люфта между осью и шпонкой – зазор более 0,1 мм делает любое крепление неэффективным.
Из нормативной документации следует помнить, что описанные методы не заменяют полноценного шпоночного паза, выполненного по ГОСТ 23360-78, а лишь служат временным или ремонтным решением. При проектировании нового узла всегда закладывайте фрезерование канавки в валу, так как это даёт гарантированную геометрию и предсказуемую несущую способность.
Однако в экстренной ситуации, когда станок недоступен, а замена оси невозможна, любой из приведённых способов выручит – главное, правильно оценить действующие усилия и не превысить допустимые пределы для выбранной технологии.
Для окончательной фиксации шпонки без штатного паза часто используют подкладные пластины-компенсаторы из латуни или бронзы толщиной 0,2-0,5 мм. Их размещают между вставкой и валом, заполняя неровности и увеличивая площадь контакта.
Такой приём особенно полезен при работе с изношенными или овальными поверхностями, так как мягкий металл деформируется под давлением и создаёт равномерное обжатие. Латунные прокладки дополнительно повышают трение, что позволяет снизить требования к основному крепежу.
