Контролируемое смятие мягкой шпонки для центрирования тяжелого вала

При сборке крупногабаритных узлов, где требуется соединить тяжелый вал с отверстием ступицы (шестерни, муфты, барабана), точное совмещение осей становится нетривиальной задачей. Обычные центрирующие кольца или оправки не всегда удобны из-за ограниченного доступа к торцам, а применение крана и домкратов для «ловления» резьбовых отверстий часто приводит к задирам посадочных поверхностей.

В такой ситуации на помощь приходит старая слесарная хитрость – использование временной шпонки из мягкого металла, которая работает на контролируемое смятие. Этот метод позволяет зафиксировать взаимное положение деталей с допуском до 0,05 мм на длине вала до полуметра, после чего выполняется окончательная запрессовка или стяжка фланцев.

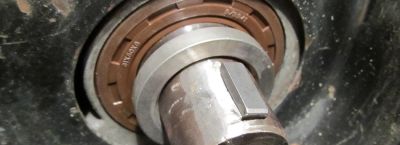

Суть приема заключается в том, что вместо штатной призматической шпонки (которая идет в серийном соединении) устанавливается заведомо более пластичная вставка, высота которой слегка превышает расчетный зазор между дном паза вала и ответным пазом ступицы. Для подобной оснастки выбирают материалы с пределом текучести не выше 120–150 МПа и твердостью по Бринеллю 30–60 единиц.

Отлично подходит листовая медь марок М1 или М2 в отожженном состоянии, технический алюминий АД0 или АД1, а также свинец, но последний слишком текуч и оставляет грязные следы. Практикующие механики нередко используют обычную строительную стальную проволоку диаметром 4–6 мм, расплющенную молотком до нужной толщины – после отжига на газовой горелке она приобретает необходимую мягкость.

Прежде чем приступить к изготовлению такой вставки, следует измерить фактические размеры шпоночных пазов на валу и в ступице. Для тяжелых валов с посадочным диаметром от 120 мм и более ширина паза по ГОСТ 23360 обычно имеет допуск P9 или N9, что дает разброс от 0 до -0,1 мм.

Замеры проводятся микрометром с плоскими пятками или нутромером индикаторного типа. Исходная толщина мягкой шпонки (в направлении высоты) назначается на 0,2–0,4 мм больше глубины паза на валу плюс глубина паза во втулке, уменьшенная на радиальный зазор посадки. Проще говоря, если при полном надевании ступицы нормальный зазор между дном паза вала и верхней кромкой паза втулки составляет H = t1 + t2 – D (где t1 – глубина паза на валу, t2 – глубина паза во втулке, D – диаметр вала), то временную шпонку делают высотой H + (0,3…0,5) мм. Для вала диаметром 180 мм с обычными параметрами t1=11 мм, t2=7,5 мм, получаем H = 11+7,5-180? Нет, формула иная: фактически свободное пространство по высоте при совмещении осей равно t1 + t2  - посадка? Уточним: в правильно подобранном шпоночном соединении после запрессовки остается гарантированный зазор 0,1-0,3 мм. Нам нужно создать натяг. Лучше считать так: измеряем расстояние от дна паза вала до наружной поверхности вала (это глубина t1), и от дна паза ступицы до ее внутренней поверхности (t2). Тогда при надевании ступицы на вал без перекоса теоретический просвет между дном паза вала и дном паза ступицы составит t1 + t2  - натяг посадки. Для посадки H7/h6 (типовой для тяжелых валов) натяг может достигать 0,06 мм. Значит, просвет будет около t1+t2-0,06. Мы изготавливаем вставку высотой на 0,3-0,5 мм больше этого просвета.

Далее вставку аккуратно вставляют в паз вала. Желательно предварительно снять острые кромки паза напильником и обезжирить поверхности.

Сама шпонка должна свободно заходить в паз по ширине – для меди и алюминия делают ширину на 0,1-0,2 мм меньше номинальной, чтобы избежать закусывания при забивании. Затем ступицу надевают на вал, ориентируя ее паз против временной шпонки. На этом этапе требуется небольшое усилие – мягкий металл начинает пластически деформироваться, выдавливаясь вбок и заполняя неровности. Контроль центрирования выполняют индикаторами часового типа, установленными на торце вала и на фланце ступицы. При правильном подборе высоты вставки биение не превышает 0,03-0,05 мм на радиусе 100 мм.

Как рассчитать необходимое усилие запрессовки или осадки? Воспользуемся приближенной формулой для контактного напряжения смятия: σ_см = F / (b * L), где b – ширина шпонки, L – ее длина (обычно равна длине паза ступицы или чуть меньше).

Для мягкой меди предел текучести при сжатии составляет около 80-100 МПа. Чтобы запустить контролируемую деформацию, нужно создать напряжение σ_см = (0,7…0,9) σ_т. Тогда требуемое усилие F = (0,7…0,9) * σ_т * b * L. Допустим, шпонка шириной 28 мм, длиной 100 мм, медь с σ_т=90 МПа. Получаем F = 0,8*90*28*100 = 201 600 Н, то есть около 20 тонн-силы. Такое усилие создается гидравлическим домкратом или стяжными шпильками. Для алюминия (σ_т=50-70 МПа) потребуется 12-15 тонн.

На практике не обязательно добиваться полного смятия вставки до уровня, когда она перестает выступать над пазом. Достаточно, чтобы ступица села на вал без заметного перекоса, а зазор между торцами фланцев по периметру отличался не более чем на 0,1 мм.

Остаточное выступание шпонки высотой 0,1-0,2 мм допустимо – оно будет срезано или дополнительно смято при финальной сборке. Важный нюанс: после центрирования и предварительной запрессовки мягкую шпонку не удаляют, если в дальнейшем не требуется извлекать вал. Она остается внутри соединения как часть временной оснастки, но в ответственных узлах (редукторы, турбины) такую вставку лучше заменить штатной твердой шпонкой. Для этого после выверки вал выпрессовывают обратно, выбивают остатки мягкого металла (они легко удаляются зубилом, так как налипли на стенки), очищают пазы и монтируют стандартную шпонку из стали 45 или 40Х с закалкой.

При выборе материала для временной шпонки стоит избегать олова и баббитов – они слишком мягкие и начинают течь при нагрузках менее 10 МПа, не обеспечивая должного позиционирования. Латунь Л63 в полуотожженном состоянии ведет себя лучше, но ее предел текучести около 200 МПа, что требует большего усилия для смятия и может повредить края пазов.

Оптимальный вариант – медная лента толщиной 2-4 мм, нарезанная полосами нужной ширины. Для валов с диаметром свыше 300 мм и массой более 5 тонн вместо одной широкой шпонки ставят две-три узкие параллельные вставки, распределяя усилие. Расстояние между ними выбирают не менее 50 мм, чтобы избежать взаимного влияния полей деформации.

Точность изготовления самой вставки контролируют микрометром в трех точках по длине. Допускается клиновидность не более 0,02 мм на 100 мм длины – в противном случае смятие пойдет неравномерно и ступицу перекосит.

Для устранения этого эффекта мягкую шпонку после отрезки от листа прокатывают между двумя стальными плитами под прессом, добиваясь параллельности плоскостей. Если под рукой нет пресса, можно использовать тиски с широкими губками, но качество будет хуже. Также перед монтажом полезно нанести тонкий слой консистентной смазки (Литол-24 или ЦИАТИМ-201) на контактные поверхности – это снижает трение и предотвращает налипание частиц меди на стальные пазы.

Для позиционирования валов с горизонтальным расположением (например, при сборке прокатных станов) метод работает безупречно, но для вертикальных агрегатов требуется дополнительная страховка от сползания ступицы под собственным весом. В таких случаях временную шпонку делают с насечкой или накерненными точками на верхней грани, увеличивая коэффициент сцепления.

Глубина насечек – 0,2-0,3 мм, шаг – 5-8 мм. Альтернатива – постановка двух шпонок под углом 120 градусов, что равномерно распределяет удерживающее усилие.

В ремонтной практике часто возникают ситуации, когда штатный шпоночный паз поврежден или имеет увеличенную ширину. Тогда мягкую вставку изготавливают ступенчатой: нижняя часть (входящая в паз вала) соответствует номинальной ширине, а верхняя, контактирующая с пазом ступицы, делается шире на 0,3-0,5 мм.

При смятии излишек металла заполняет выработку, обеспечивая точное центрирование. Такой прием допустим только для временного монтажа – после него поврежденный паз необходимо восстанавливать наплавкой или фрезерованием под ремонтный размер.

Опытные сборщики перед началом работ проверяют, не превышает ли усилие смятия допустимую нагрузку на буртик вала или торец подшипника. Для валов с напрессованными кольцами критическая сила обычно составляет 0,3-0,5 от расчетной несущей способности упора.

Формула для оценки: F_доп = 0,4 * π * (D_борта^2  - d_вала^2) / 4 * σ_см_доп, где σ_см_доп для чугуна 60-80 МПа, для стали 120-150 МПа. Если требуемое усилие выше, то вместо одной толстой шпонки ставят несколько тонких, укладывая их в один паз с прокладками из твердой фольги. Например, три медных пластины по 1,2 мм вместо одной толщиной 3,6 мм снижают силу смятия пропорционально количеству границ раздела – благодаря эффекту снижения трения между слоями.

После завершения сборки и окончательной затяжки фланцевых соединений присутствие остатков мягкой шпонки внутри паза не вредит работе узла, если она не мешает свободному перемещению штатной шпонки при температурных расширениях. В большинстве конструкций временная вставка просто сплющивается до толщины фольги и остается в зазоре, не создавая помех.

Однако в быстроходных передачах (с окружной скоростью свыше 10 м/с) ее фрагменты могут выкрашиваться и загрязнять масло. Тогда перед монтажом штатной шпонки паз тщательно вычищают стальной щеткой и промывают керосином, а затем продувают сжатым воздухом.

Подбор исходного размера мягкой вставки для первого опытного использования лучше делать с запасом 0,1 мм к меньшей стороне – проще дослать ступицу дополнительным усилием, чем рисковать заклиниванием из-за чрезмерного натяга. После одной-двух пробных посадок на том же типе соединения можно вывести эмпирическое значение поправки.

Записывайте в рабочий журнал фактические замеры деформации: например, вставка высотой 5,3 мм после смятия уменьшилась до 4,9 мм при силе 18 тс. Значит, для получения зазора 0,2 мм нужно закладывать высоту 5,1 мм.

Никогда не используйте в качестве временной шпонки деталь из стеклотекстолита или фторопласта – эти материалы упруго деформируются и после снятия нагрузки возвращают форму, не фиксируя вал. Только пластический сдвиг металла дает необратимую посадку.

Также избегайте применения оцинкованной жести – цинковое покрытие отслаивается хлопьями и забивает зазоры, имитируя заклинивание.

Для облегчения процесса изготовления множества одинаковых вставок (в серийной сборке) вырубите из медного листа заготовки гильотинными ножницами, а затем откалибруйте их толщину в валках ручного листогиба, пропуская между двумя закаленными плитами с регулируемым зазором. Достижимая точность по высоте – ±0,02 мм при ширине до 100 мм.

Храните такие калиброванные пластины в сухом месте, защищенном от окисления – окисная пленка у меди увеличивает коэффициент трения до 0,6 против 0,2 для чистого металла.

В тяжелых случаях, когда вал имеет массу свыше 10 тонн, а диаметр превышает 400 мм, метод контролируемого смятия комбинируют с гидравлическим натягом. В паз вала укладывают мягкую шпонку, затем ступицу нагревают до 80-100°C (для алюминиевых деталей – до 50°C), надевают на вал и дают остыть.

Усадка создает дополнительное сжимающее усилие, которое довершает деформацию вставки. Тепловой расчет: для медной шпонки длиной 150 мм при остывании ступицы из стали с 100°C до 20°C относительное сжатие составляет α*ΔT = 12e-6 * 80 = 0,00096, что дает абсолютную усадку около 0,144 мм. Если вставка первоначально выступала на 0,4 мм, то после остывания она окажется сжатой до 0,256 мм – идеально для фиксации.

Такой прием позволяет обойтись без мощных домкратов, используя только тепловую сборку. Однако следите, чтобы нагрев не превышал 150°C для медных вставок – иначе произойдет рекристаллизация и металл потеряет способность к контролируемому течению.

Контроль температуры удобно вести термопарой или бесконтактным пирометром.

Завершая описание практики, подчеркну: точность центрирования при использовании мягких шпонок напрямую зависит от качества подготовки поверхностей. Даже мелкие заусенцы на кромках пазов способны исказить показания индикатора на 0,02-0,03 мм, поэтому перед началом работ пройдитесь по всем граням мелкозернистым бруском.

И не жалейте времени на притирку самой вставки – пара движений по наждачной бумаге №400, уложенной на стальную плиту, устранит локальные неровности и сделает деформацию предсказуемой.
