Как запрессовка убивает шпонку

Когда на производстве требуется передать крутящий момент от вала к ступице, шпоночное соединение оказывается самым простым и бюджетным решением. Однако многие мастера допускают роковую ошибку, пытаясь совместить такую посадку с силовым вдавливанием детали.

Попробуем разобраться, почему горячая или холодная сборка с натягом превращает этот пазовый соединитель в бесполезный кусок металла.

Представьте себе обычную шпонку, которая прямоугольным сечением уложена в паз вала. При штатной эксплуатации рабочие нагрузки передаются исключительно через её боковые грани, которые воспринимают усилие среза.

Верхняя плоскость практически не контактирует с ответной поверхностью ступицы, если только изготовитель не предусмотрел специальную посадку с зазором. Именно здесь и кроется основная проблема, когда деталь решают напрессовать с гарантированным натягом.

Для иллюстрации возьмём вал диаметром 50 миллиметров, где натяг при запрессовке составляет 0,05 мм на радиус. Такая величина вполне типична для соединений средней напряжённости.

При осаживании ступицы её внутреннее отверстие начинает расширять вал, стремясь подогнать его геометрию под свой размер. В результате материал вала выдавливается в зону шпоночного паза, где сопротивление металла минимально.

Здесь стоит обратиться к формуле Гука для напряжённого состояния: σ = E * ε, где E для стали составляет 2*10^5 МПа, а ε определяется отношением величины натяга к первоначальному диаметру. Получается, что даже при скромном натяге в одну-две сотые миллиметра локальные напряжения в углах паза могут превысить предел текучести в 360 МПа для обычной конструкционной стали.

В случае с твёрдой шпонкой из калёной стали 45 (HRC 30-35) ситуация усугубляется тем, что она не деформируется сама. Её острые кромки начинают работать как пуансон, врезаясь в более мягкое тело вала и самой ступицы.

Так появляются характерные задиры и наволакивание металла, которые при разборке узла невозможно скрыть даже шлифовкой.

При сборке редукторов или электродвигателей часто возникает иллюзия, что натяг в посадке H7/u7 можно перекрыть дополнительным усилием пресса. Однако практика показывает: как только ступица находит на участок паза, давление на шпонку возрастает лавинообразно.

Даже если вам удалось провести операцию, не разрушив сам элемент, его геометрия уже нарушена. Микротрещины у основания паза распространяются со скоростью 0,1-0,3 мм за тысячу циклов нагружения.

Важным ориентиром для механика служат таблицы предельных натягов, где для диаметров 30-50 мм рекомендуемая величина не превышает 0,025 мм для посадок типа H7/k6. В случае шпоночных соединений следует стремиться к скользящей посадке H7/h6, обеспечивающей зазор в пределах 0,01-0,04 мм.

Только тогда этот пазовый элемент сможет работать в штатном режиме, воспринимая ударные нагрузки своей боковой стороной, а не выступая в роли распорного клина.

Перейдём к конкретным параметрам режущего инструмента. Фреза для нарезки пазов должна иметь допуск P9 по ширине, что гарантирует отклонение в пределах -0,025 мм для размера 10 мм.

Саму шпонку изготавливают по h9, получая свободное сопряжение без закусывания. Когда же при сборке ступицу сажают с натягом, этот зазор схлопывается, и хрупкий элемент испытывает колоссальные напряжения смятия.

Любопытный факт из практики ремонта прокатных станов: замена одной убитой запрессовкой шпонки обходится в 12-15 минут простоя, тогда как восстановление повреждённого вала требует уже нескольких часов токарных работ. Часто мастера видят на поверхности этого элемента характерные следы смятия в виде блестящих площадок под углом 45 градусов к оси — верный признак того, что деталь работала на сжатие вместо среза.

Для предотвращения подобных ситуаций следует применять тепловую посадку с дифференцированным нагревом. Когда ступицу нагревают до 120-150°C, её отверстие расширяется примерно на 0,1 мм на каждые 100 мм диаметра.

В этом случае шпонку можно устанавливать уже после охлаждения узла, когда деталь приняла нужное положение. Сборка с жидким азотом для вала также даёт зазор, но требует тщательной фиксации этого элемента от проворота.

При вынужденном использовании прессового соединения конструктору приходится идти на ухищрения: фрезеровать паз с увеличенной глубиной, либо ставить два коротких элемента вместо одного длинного. Так, при ширине шпонки 12 мм глубина паза на валу должна быть не менее 5 мм, что создаёт зону оттока металла.

Однако даже эти меры не спасают, если натяг превышает 0,03 мм для твёрдости вала менее 200 HB.

В станкостроении давно найден компромиссный вариант: использование штифтов или сегментных элементов, которые монтируются в рассверленные отверстия уже после чистовой расточки ступицы. Такое решение гарантирует отсутствие деформации посадочных поверхностей, но удорожает производство.

Для обычных же ремонтных работ остаётся правило: сначала фиксируешь шпонку, потом одеваешь деталь с зазором, и только затем стягиваешь фланцы шпильками.

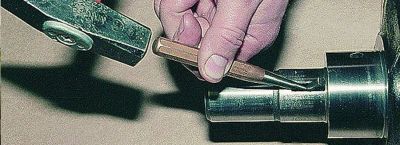

Приходилось сталкиваться с ситуацией, когда неопытный слесарь загонял шкив на вал через медную проставку, ударяя кувалдой. После трёх ударов шпоночный паз расширялся на 0,15 мм, а сама деталь изгибалась дугой.

В итоге узел проворачивал при первом же пуске, оставляя на валу глубокую канавку. Ремонт такого соединения требует наплавки и последующей механической обработки, что в разы дороже покупки новой шпонки.

Лучшим выходом остаётся проектирование ступенчатого вала, где посадочная поверхность под подшипник имеет больший диаметр, чем участок со шпоночным пазом. Тогда напрессовка внутреннего кольца происходит без контакта с этим хрупким элементом.

Для небольших диаметров (до 30 мм) допустимо использовать призматический соединитель с выходом на торец, чтобы при монтаже ступицы он мог свободно смещаться в осевом направлении.

Все эти тонкости становятся понятными, когда разбираешь десяток разрушенных узлов. Статистика ремонтной службы любого завода показывает: 80% повреждённых шпоночных пазов имеют следы пластической деформации именно от запрессовки, а не от рабочих крутящих моментов.

Золотое правило механика звучит так: если при сборке тебе понадобился пресс или трёхкилограммовая кувалда, значит, ты уже убил шпонку, просто ещё не знаешь об этом.
