Предварительное испытание шпоночного соединения

Когда речь заходит о передаче крутящего момента от вала к ступице, шпоночное соединение остается одним из самых распространенных и надежных решений в машиностроении. Однако, чтобы эта надежность реализовалась на практике, недостаточно просто выточить паз и вбить туда брусок металла.

Настоящее качество рождается в момент предварительной проверки, еще до того, как узел отправится в работу под полной нагрузкой. Это своего рода репетиция, которая позволяет выявить скрытые дефекты и неточности, способные превратить передачу вращения в источник постоянных простоев.

Первое, что бросается в глаза любому слесарю при сборке ответственного механизма — это характер прилегания поверхностей. Здесь не бывает мелочей.

Обычная призматическая шпонка должна входить в паз вала с определенным натягом, а в паз ступицы, напротив, с гарантированным зазором. На практике это означает, что боковые грани шпонки работают на смятие, и именно от площади их контакта зависит долговечность всей передачи.

Для предварительной проверки используют слесарную линейку или щуп. Попробуйте вставить щуп толщиной 0,03 миллиметра между боковой стенкой паза и шпонкой. В идеально подогнанном соединении он либо не пройдет вовсе, либо застрянет на первых миллиметрах. Если же щуп гуляет свободно по всей длине, значит, геометрия нарушена, и при работе соединение будет разбивать само себя.

Особого внимания заслуживает проверка на скручивание. Собранный узел, еще не закрепленный намертво, дает уникальную возможность оценить, насколько точно совпадают оси вала и ступицы.

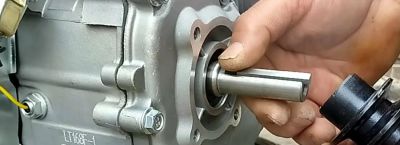

Бывает, что пазы нарезаны со смещением, и тогда даже при правильных размерах самой шпонки возникает перекос. Достаточно наживить ступицу на вал, установить шпонку в паз и попробовать провернуть деталь рукой.

Люфт в окружном направлении должен отсутствовать полностью. Если же ступица слегка поворачивается относительно вала, это верный признак того, что ширина паза превышена либо сама шпонка уже, чем требуется по чертежу. Допустимый зазор в таком случае регламентируется стандартами, и для большинства соединений нормального класса точности он не превышает нескольких сотых миллиметра.

Нельзя забывать и о высоте шпонки. Часто начинающие мастера ошибочно полагают, что она должна полностью заполнять паз ступицы по высоте.

В реальности между верхней плоскостью призматической шпонки и дном паза в ступице всегда оставляют зазор. Это необходимо для того, чтобы гарантировать контакт именно по рабочим боковым граням.

Проверить это просто: после сборки попробуйте покачать ступицу в радиальном направлении. Если она сидит мертво, но при этом верх шпонки упирается в ступицу, значит, зазора нет. Это приведет к тому, что вся нагрузка ляжет на верхнюю грань, а это недопустимо. В качественно изготовленном узле шпонка как бы висит в пазу ступицы, касаясь его только боками.

Для ответственных соединений, работающих в условиях ударных нагрузок или реверса, одной геометрической проверки недостаточно. Здесь на помощь приходит метод контроля на краску.

Тонкий слой берлинской лазури или специальной калибровочной пасты наносят на боковые поверхности шпонки, после чего узел собирают и затягивают. Затем, разобрав соединение, смотрят на отпечаток.

Пятна контакта должны распределяться равномерно по всей высоте и длине шпонки, без пропусков и концентрации в одной точке. Это прямое доказательство того, что поверхности прилегают друг к другу с нужным усилием и перекосы отсутствуют. В случае с сегментными шпонками, которые глубоко сидят в валу, такой метод особенно показателен, так как добраться до их рабочей зоны линейкой бывает проблематично.

Переходим к материалам и их твердости. В заводских условиях пазы и шпонки изготавливаются из стали, близкой по характеристикам к материалу вала и ступицы, но это правило действует не всегда.

На практике при предварительной подгонке слесарю часто приходится обрабатывать шпонку напильником или шабером. Здесь важно понимать, что перегревать металл или снимать слишком толстый слой за один проход нельзя.

Если шпонка идет туго, не пытайтесь забить её кувалдой. Ударная деформация упрочняет поверхностный слой, создавая наклеп, и дальнейшая подгонка станет в разы сложнее. Лучше пройтись по месту мелкой шаберной насечкой, снимая буквально микроны, и затем повторить сборку.

Интересный момент связан с проверкой соединения на перекос относительно продольной оси. Случается, что паз вала прорезан с небольшим уклоном, то есть глубина его меняется по длине.

Тогда шпонка, вставленная на место, будет выступать над валом неравномерно. Это легко обнаружить обычным штангенциркулем или микрометром с глубиномером, промерив высоту выступающей части в трех-четырех точках.

Разница показаний не должна превышать 0,1 миллиметра на каждые 100 миллиметров длины, иначе при затяжке ступицы возникнут внутренние напряжения, которые приведут к разрушению шпонки или разрыву ступицы.

При сборке тяжелых узлов, где диаметр вала достигает 100 и более миллиметров, используется метод контрольной запрессовки. Шпонку забивают в паз вала легкими ударами медного молотка через деревянную проставку.

В процессе запрессовки опытный мастер следит за звуком. Чистый, высокий тон удара говорит о плотном контакте по всей плоскости.

Глухой, дребезжащий звук сигнализирует о пустотах или о том, что шпонка болтается в пазу. В этом случае её извлекают и проводят повторную шабровку посадочного места.

Следующий этап — проверка совпадения оси паза ступицы с осью вала. Даже если каждая деталь в отдельности идеальна, при сборке может выясниться, что ступица надета не до конца из-за буртика или грязи.

Поэтому перед окончательной фиксацией полезно проконтролировать положение ступицы по торцу. Она должна прилегать к заплечику вала равномерно, без щелей.

Если ступица не доходит до упора, причиной может быть заусенец на входе паза или приподнятый край шпонки из-за смятия металла.

В случаях, когда соединение работает при высоких оборотах, вводят дополнительный критерий — балансировку. Хотя предварительное испытание обычно не включает динамическую балансировку всего ротора, сам факт того, что шпонка подобрана по массе и плотно сидит на месте, снижает риск вибраций.

Помните, что выступающие части шпонки за пределами ступицы должны иметь скругленные торцы, чтобы исключить концентрацию напряжений и случайное задевание за соседние детали.

Вернемся к нормативной базе, которая регулирует эти процессы. Государственные стандарты, такие как ГОСТ 23360, четко прописывают допуски на ширину и высоту призматических шпонок и пазов.

В них указано, что при предварительном контроле используется система вала, а посадки для шпонки в паз вала и в паз втулки различаются. На практике это означает, что, имея под рукой чертеж, вы всегда должны сверить фактические размеры шпонки с теми, что указаны в спецификации.

Отклонение даже на 0,05 миллиметра в большую сторону может сделать сборку невозможной без грубой механической доработки.

Рассмотрим ситуацию, когда шпонка не стандартная, а специальная, например, клиновая или тангенциальная. Там предварительная проверка приобретает свои особенности.

В клиновых соединениях проверяют угол наклона верхней грани, который должен идеально совпадать с уклоном в пазу ступицы. Для этого используют калибры или шаблоны, прикладывая их к поверхности и глядя на просвет.

Щелей быть не должно. После сборки клиновой шпонки обязательно проверяют затяжку гайками стопорных планок, но до этого момента убеждаются, что шпонка вошла в контакт по всей длине рабочей поверхности.

Не забывайте про влияние смазки на результаты предварительного испытания. Некоторые мастера проверяют соединение на сухую, а потом удивляются, почему при эксплуатации с маслом оно ведет себя иначе.

На самом деле, если конструкцией предусмотрена смазка шпоночного паза, то и проверку правильнее проводить со смазкой. Она заполняет микронеровности и меняет характер трения.

Вязкая смазка может создать эффект "присасывания", скрывая небольшой люфт. Поэтому, если люфт отсутствует на сухую, но появляется при легком покачивании после нанесения масла, шпонка требует замены на более широкую.

Отдельный разговор про шпонки, работающие в условиях знакопеременных нагрузок. Здесь предварительное испытание должно включать проверку на отсутствие микротрещин, особенно в углах пазов.

Визуально заметить их трудно, но если после сборки нанести на шпонку тонкий слой мела или использовать метод цветной дефектоскопии, можно выявить проблемные места. Это особенно актуально для восстановленных валов, где старый паз могли заварить и прорезать заново.

В практике ремонтных служб часто возникает дилемма: подогнать готовую шпонку или заказать новую. Предварительное испытание помогает принять решение.

Если шпонка входит в паз вала от руки, но с заметным усилием на последних миллиметрах, и щуп 0,03 мм нигде не проходит — это отличный результат. Если же она проваливается под собственным весом, но при этом ступица садится плотно, такой узел прослужит недолго.

Лучше изготовить новую шпонку с припуском под последующую шабровку.

Косвенным показателем качества сборки служит момент проворачивания ступицы после затяжки. Если узел собран правильно, даже при полном контакте шпонки с пазами, ступица не должна проворачиваться от руки.

Для её смещения требуется приложение значительного усилия через рычаг. Если же она вращается свободно, несмотря на затянутые болты или гайки, значит, шпонка не работает, и весь крутящий момент передается через трение в соединении вал-ступица, что недопустимо.

В завершение стоит упомянуть о контроле на смятие. Существует формула, позволяющая оценить напряжение смятия: sigma см = 2T / (d * k * l), где T — крутящий момент, d — диаметр вала, k — выступающая из вала рабочая высота шпонки, l — её рабочая длина.

Предварительное испытание не подразумевает нагружения номинальным моментом, но подставив в формулу фактические размеры и сравнив с допустимыми для материала шпонки, можно понять, есть ли у соединения запас прочности. Это простая арифметика, которая спасает от разрушения в будущем.
