Дополнительная фиксация шпонки на валу

Передача крутящего момента в узлах машин часто держится на шпоночных соединениях. Это классика механики: паз в валу, паз в ступице и между ними ставится призматический или сегментный элемент.

Конструкция простая и надежная, но только до тех пор, пока не появляются знакопеременные нагрузки, сильная вибрация или ударные воздействия. В таких условиях стандартная шпонка, установленная просто в паз, может начать перемещаться. Особенно это касается соединений, где ступица сидит на валу с зазором или с переходной посадкой, а не с гарантированным натягом. Тогда возникает реальная проблема: элемент начинает «играть», проворачиваться в своем гнезде, вызывая износ и смятие рабочих граней.

Многие считают, что плотная установка и подгонка напильником по месту решает все вопросы. На практике даже идеально подогнанная деталь со временем может ослабнуть, если не принять дополнительных мер.

Происходит это из-за микроскопических пластических деформаций материала под нагрузкой. Металл в зоне контакта «течет», и первоначальный натяг пропадает. Для критически важных механизмов, таких как приводы конвейеров, редукторы, тяжелые шпиндели, нужна гарантия того, что соединительный элемент останется на своем месте. Здесь и приходят на выручку методы стопорения, превращающие обычное соединение в неразъемное или условно-разъемное.

Наиболее распространенный способ борьбы с продольным смещением призматической шпонки – установка стопорных винтов. В ступице детали, прямо над местом расположения шпонки, делается резьбовое отверстие.

В него вворачивается винт с шестигранником под ключ или с обычным шлицем, который своим концом упирается непосредственно в верхнюю плоскость шпоночного элемента. Конец винта желательно делать с коническим углублением или плоским, но ни в коем случае не закаленным, чтобы не повредить поверхность и не выдавить лишний металл. Для ответственных соединений используются винты с медным или латунным наконечником, которые деформируются, создавая эффект замка и не царапая деталь.

Однако просто ввернуть винт часто недостаточно, так как вибрация может ослабить и его самого. Поэтому практикуется контровка винта дополнительной гайкой, либо использование пружинной шайбы под его головкой.

В станкостроении можно встретить вариант, когда в то же резьбовое отверстие после затяжки винта вворачивается еще и короткая резьбовая пробка, которая фиксирует его и герметизирует соединение. Диаметры таких фиксирующих винтов обычно подбираются из стандартного ряда М4, М5, М6, в зависимости от ширины шпонки, чтобы резьба не ослабляла тело ступицы.

Для особо тяжелых условий эксплуатации применяется метод сквозного сверления. Здесь ступица и шпонка сверлятся вместе, после окончательной сборки и выверки положения.

В полученное отверстие забивается цилиндрический штифт. Диаметр штифта выбирается так, чтобы он перекрывал границу раздела шпонка-ступица. Такое соединение уже не боится никаких вибраций, но становится практически неразборным. Чтобы в будущем демонтировать узел, этот штифт придется высверливать, что довольно трудоемко. Для облегчения разборки иногда используют конические штифты, но под них требуется развертка отверстия и высокая точность изготовления.

Если конструкция узла позволяет, можно применить установку шпонки «на лыске». Суть метода в том, что на валу делается не сквозной паз, а плоский срез — лыска.

В ступице фрезеруется ответный паз, и элемент, имеющий прямоугольное сечение, просто ложится на эту плоскость. Сдвинуть его вдоль оси вала в такой конструкции невозможно без разрушения, так как лыска служит естественным упором. Минус способа – ослабление вала из-за выборки металла и сложность передачи больших знакопеременных нагрузок из-за концентрации напряжений на кромках лыски.

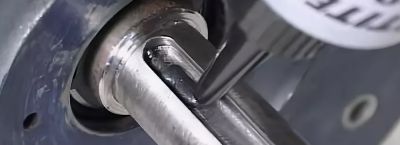

Нельзя обойти вниманием и химические способы. Современный рынок предлагает множество анаэробных фиксаторов резьбы и шпоночных соединений.

Это гели или жидкости, которые полимеризуются без доступа воздуха в узких зазорах. Достаточно нанести состав на шпонку и установить ее в паз, как через некоторое время (от 15 минут до 3 часов, в зависимости от марки) она будет надежно зафиксирована вязким полимером. Степень прочности бывает разная: от легкоразборной до высокой, требующей нагрева узла для демонтажа. Температура нагрева для разборки обычно составляет +200–250°С, при которой полимер теряет свои свойства.

Анаэробные составы хороши тем, что они заполняют все микропустоты между сопрягаемыми поверхностями, предотвращая тем самым фреттинг-коррозию, которая часто является причиной задиров на валах. Марки типа Loctite 638 или 648 разработаны специально для цилиндрических и шпоночных соединений.

У них высокая прочность на сдвиг, достигающая 15–25 Н/мм2. Для демонтажа потребуется приложить усилие, сравнимое с разборкой горячей посадки. В малонагруженных механизмах вполне достаточно фиксаторов средней прочности, например, Loctite 603.

Еще одним методом, граничащим с жестью, является подрезка торцов. В валу и ступице делают канавки или сверлят отверстия, в которые после установки шпонки забивают клинья или вставляют кольца.

Но это уже из области ремонтных работ, когда заводская конструкция не предусматривает стопорения, а нагрузка оказалась выше расчетной. В полевых условиях часто прибегают к подбивке краев шпонки керном, чтобы создать наклеп и увеличить трение. Такой подход сварщики называют «накернить», он помогает на время, но после нескольких разборок отверстие разбивается.

Когда речь заходит о сегментных шпонках, то проблема продольного смещения у них стоит менее остро, так как глубина паза в валу там большая и элемент сидит очень плотно. Но вот проворот самой шпонки в пазу вала возможен.

Чтобы этого избежать, иногда используют посадку сегмента с натягом, запрессовывая его в паз вала. При этом ширина паза должна быть выдержана с высокой точностью, обычно по посадке P9 или N9, чтобы обеспечить неподвижность. Замена такой шпонки потребует усилий и аккуратности, чтобы не повредить посадочное место.

Не стоит забывать и про банальную приварку. В неответственных, тихоходных механизмах, где разборка узла не планируется годами, шпонку просто прихватывают электросваркой к валу или к ступице.

Это гарантирует абсолютную неподвижность. Минус очевиден – при демонтаже придется срезать сварной шов, повреждая поверхности. Однако для тяжелой горной техники или сельхозмашин этот метод вполне оправдан, так как там главное – надежность в работе, а ремонт производится по факту поломки.

При конструировании узла с дополнительной фиксацией нужно помнить о допусках. Сама шпонка изготавливается по h9, паз вала по P9 (для плотного соединения), а паз втулки по D10 (подвижное или свободное).

Если мы планируем ставить стопорные винты, то посадку втулки на вал лучше делать не слишком свободной, чтобы избежать перекосов. В идеале, ступица должна центрироваться по валу, а шпонка лишь передавать момент, но не выбирать люфты. В противном случае при реверсе произойдет удар, и фиксатор быстро выйдет из строя.

Для фиксации тонкостенных втулок, насаженных на вал, вместо винтов часто применяют пружинные кольца. Но они удерживают от смещения саму втулку, а не шпонку.

Если же необходимо зафиксировать именно шпоночный элемент, то кольцо может служить упором, если в шпонке сделан специальный выступ или паз. Такой подход встречается в авиационных двигателях, где любые неподвижные соединения многократно дублируются. Там каждая деталь имеет несколько степеней защиты от самоотвинчивания и смещения.

В заключение обзора методов стоит упомянуть комбинированные способы. Так, посадив шпонку на анаэробный герметик и дополнительно прижав ее винтом через медную прокладку, мы получаем соединение, которое прослужит десятилетия.

Герметик предотвратит коррозию и микроподвижки, а винт не даст элементу выпасть при монтаже узла. При разборке мы открутим винт, нагреем узел до 250 градусов и выпрессуем шпонку без повреждений. Это высший пилотаж механосборки, доступный при грамотном проектировании.

Выбор конкретного способа фиксации всегда зависит от условий работы: частота вращения вала, направление нагрузки, необходимость частых демонтажей, материал вала и ступицы. Для валов диаметром 40-50 мм из стали 45 со ступицей из чугуна при спокойной нагрузке достаточно одного стопорного винта М6.

Для высоконагруженных валов из легированных сталей с закалкой лучше использовать конические штифты или анаэробную фиксацию, чтобы не создавать концентраторов напряжений сверлением жестких материалов. Помните, что любое отверстие под фиксатор ослабляет деталь, поэтому край резьбы должен находиться на достаточном удалении от края шпонки и ступицы, обычно не ближе 3-5 мм.
