Посадка шпонки с зазором или посадка с натягом - что и когда применяется

Вопрос выбора характера соединения шпонки с пазом вала и втулки возникает у любого, кто сталкивался с ремонтом или проектированием узлов передачи вращения. Шпоночное соединение кажется простым, но именно здесь скрыто множество нюансов, определяющих надежность работы привода.

Часто можно встретить мнение, что шпонка должна сидеть мертво, чтобы исключить любое движение, но на практике все сложнее и интереснее.

Для начала стоит понимать геометрию этого соединения. Рабочими поверхностями здесь являются боковые грани шпонки и соответствующие стенки пазов.

Верхняя грань шпонки с дном паза в ступице, как правило, контактировать не должна. Там всегда предусматривается зазор, необходимый для компенсации неизбежных погрешностей изготовления и для гарантии того, что крутящий момент будет передаваться именно боковыми плоскостями, а не торцом шпонки, упирающимся в крышку паза.

Величина этого гарантированного просвета по высоте обычно регламентируется стандартами и составляет от 0,2 до 0,4 миллиметра в зависимости от размеров сечения.

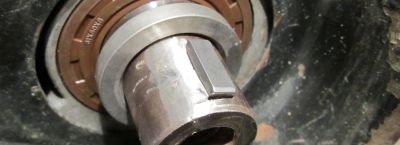

Когда речь заходит о посадке самой шпонки в паз вала, конструкторы чаще всего закладывают плотное соединение, иногда с небольшим натягом. Это означает, что шпонка забивается в паз вала и держится там за счет сил упругости материала.

В случае с призматическими шпонками стандартное исполнение подразумевает именно такое решение, чтобы шпонка не смещалась при монтаже шкива или зубчатого колеса и не выпадала из гнезда. Сборка узла существенно упрощается, когда элемент надежно зафиксирован на валу.

Для сегментных шпонок такая фиксация особенно характерна благодаря их форме, которая препятствует продольному сдвигу, но плотность прилегания по ширине все равно выдерживается.

Совершенно иная ситуация складывается в пазу ступицы, то есть в отверстии устанавливаемой детали. Здесь посадка с натягом не только не нужна, но зачастую и вредна.

Представьте себе, что вам нужно насадить ступицу на вал со шпонкой, которая выступает из паза. Если боковые грани шпонки будут плотно тереться о стенки паза в ступице на протяжении всего пути запрессовки, возникает высокий риск срезания или деформации кромок.

Кроме того, неизбежные перекосы при сборке могут привести к задирам. Поэтому для соединения шпонки со ступицей нормируется посадка с зазором.

Однако зазор зазору рознь. Согласно требованиям ЕСДП, для ширины шпонки предусмотрено несколько полей допусков, и выбор конкретного значения диктуется условиями эксплуатации.

В массовом и тяжелом машиностроении, при ударных нагрузках или частых реверсах, стремятся минимизировать зазор, чтобы уменьшить соударения деталей в момент пуска. В таких ситуациях используется плотная посадка, которая обеспечивает практически полное отсутствие подвижки, но все же оставляет микроскопический зазор, необходимый для сборки.

Классический пример — реверсивные приводы прокатных станов или тяжелые транспортные машины.

В менее напряженных условиях, когда нагрузка относительно постоянна и не сопровождается сильными толчками, применяется более свободное сопряжение. Это позволяет упростить сборку и замену деталей.

Станок с консольной фрезой, коробка передач автомобиля, где важна взаимозаменяемость, — типичные места для применения скользящей посадки шпонки в пазу ступицы. Деталь должна легко надеваться от руки или от легких ударов медного молотка, без чрезмерных усилий и риска повреждения.

Существуют и специфические случаи, связанные с температурными режимами работы. Если в процессе эксплуатации узел нагревается, и вал со ступицей изготовлены из материалов с разными коэффициентами теплового расширения, расчетный зазор может измениться.

Для пар, скажем, стальной вал и алюминиевая ступица, нагрев может привести к тому, что зазор, выбранный для холодного состояния, превратится в натяг. В такой ситуации конструктор обязан заранее заложить увеличенный тепловой зазор, чтобы при рабочей температуре соединение не заклинило и шпонка не срезалась от возросших напряжений.

Немаловажную роль играет и характер трения. Несмотря на наличие зазора, основная нагрузка передается через боковые поверхности.

Если зазор чрезмерен, пятно контакта становится меньше, возрастают контактные напряжения. Это может привести к смятию более мягкого материала ступицы или шпонки.

Поэтому на практике для ответственных соединений всегда контролируют не только допуски, но и шероховатость поверхности. Чем чище обработаны стенки паза, тем стабильнее работа соединения при минимальных зазорах.

Обратимся к конкретным цифрам, которые можно встретить в чертежах. Для шпоночного паза на валу при нормальном соединении чаще всего используется поле допуска P9.

Это достаточно плотная посадка, обеспечивающая небольшие натяги. Для паза во втулке распространено поле допуска D10, которое создает гарантированный зазор.

Сама шпонка по ширине изготавливается с допуском h9, что является своего рода компромиссом. Сочетание h9 в шпонке, P9 в валу и D10 во втулке — это классическая комбинация для нормального, свободного соединения, применяемая в общем машиностроении повсеместно.

Для единичного и мелкосерийного производства, когда шпонки приходится подгонять по месту напильником или шабером, эти цифры служат лишь ориентиром. Слесарь высокого класса всегда проверит шпонку на входимость в паз ступицы.

При правильной посадке она должна входить в зацепление с небольшим усилием от нажатия большим пальцем, без люфта, но и без тугого хода. При этом шпонка не должна "болтаться" как гвоздь в пустом ведре.

Сегментные шпонки, благодаря своей глубокой посадке в валу, имеют свои особенности. Они практически никогда не выпадают сами, поэтому требования к зазорам здесь могут быть немного иными.

Но принцип "вал плотно, ступица свободно" сохраняется и для них. В некоторых случаях, для особо точных и быстроходных узлов, применяют высокие шпонки со специальными допусками, где геометрия рассчитана таким образом, чтобы минимизировать дисбаланс.

Отдельная история — это лыски и шпоночные пазы, фрезеруемые дисковыми или концевыми фрезами. Реальный размер паза всегда немного отличается от номинального из-за биения инструмента или его износа.

Поэтому контролеры ОТК используют калибры. Сторона калибра-пробки, соответствующая размерам шпонки, должна свободно проходить в паз ступицы, но без ощутимого зазора.

Это самый надежный способ проверить, правильно ли выбран допуск в реальном изделии.

Ошибки в выборе характера посадки приводят к типичным поломкам. Если и вал, и втулка сидят со слишком большим натягом, шпоночное соединение работает на срез при первой же перегрузке, так как выбираются все компенсационные зазоры и возникают дополнительные напряжения от запрессовки.

Если же везде дать свободу, то при работе с переменными нагрузками шпонка начнет бить по стенкам пазов, разбивая их, и в итоге соединение разболтается, что вызовет усталостное разрушение.

Исходя из практики ремонта, можно дать одну полезную рекомендацию. При замене вышедшей из строя шпонки на старом оборудовании, не стоит слепо копировать посадку с соседних, неработающих узлов.

Металл со временем дает усадку, изнашивается. Новую деталь лучше изготовить с небольшим запасом по ширине (буквально на пару соток) и затем пришабрить непосредственно по месту, добиваясь контакта не менее 70-80 процентов рабочей поверхности, обеспечив легкое скольжение ступицы по шпонке при сборке.

Материал тоже диктует свои условия. Для стальных закаленных шпонок и чугунных ступиц зазоры делают несколько большими, учитывая хрупкость чугуна и его неспособность к пластической деформации.

В паре "закаленная шпонка — сырая ступица" весь износ придется на более мягкую деталь, поэтому ремонт будет заключаться в замене ступицы или расточке паза под шпонку увеличенного размера. Здесь зазор должен быть минимальным, но гарантированным, чтобы не провоцировать ударных нагрузок, разрушающих кромки.

Таким образом, решение о том, где оставить зазор, а где обеспечить натяг, принимается исходя из двух главных условий: удобства сборки и характера передачи нагрузки. Вал со шпонкой — это база, основа, которая должна быть неразъемной в процессе монтажа, а ступица — элемент, который должен легко устанавливаться и заменяться, обеспечивая при этом плотное прилегание рабочих граней под нагрузкой.

Соблюдение этого баланса и есть залог долгой и безаварийной службы любого механизма.
