Как удалить шпонку, не испортив паз на валу

Ремонт механизмов часто ставит перед нами задачу демонтажа шпоночного соединения. Эта небольшая деталь, обеспечивающая передачу крутящего момента, со временем может износиться, срезаться или просто прикипеть намертво.

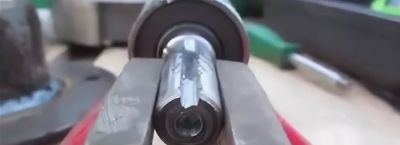

И здесь главная опасность заключается не в извлечении самой шпонки, а в сохранении целостности посадочного места — паза. Повреждение его стенок или зеркала вала превратит последующую сборку в настоящую проблему: новая деталь просто не сядет плотно, появится люфт и биение.

Первое, что нужно сделать, — оценить состояние соединения и доступ к нему. Часто шпонка сидит в пазу с натягом, особенно если узел долго работал под нагрузкой или подвергался коррозии.

Ни в коем случае не стоит хвататься за первый попавшийся зубило и кувалду. Такой подход почти гарантированно приведет к замятию кромок паза.

Вместо этого необходимо определить, есть ли у шпонки выступающая часть, за которую можно зацепиться съемником или ухватиться губками инструмента.

Если с противоположной стороны вала есть свободное пространство, самым чистым методом будет выпрессовка. Для этого используется ручной съемник с узкими лапками или специальная оправка, точно подогнанная под торец детали.

Усилие должно прикладываться строго по оси, без перекосов. Для облегчения процесса можно слегка простучать торец шпонки через медную или латунную наставку, создавая вибрацию, которая разрушает слой коррозии.

Диаметр оправки должен быть чуть меньше ширины шпонки, чтобы не задеть кромки паза.

В ситуациях, когда деталь сидит чрезвычайно плотно, а торец доступен, но не позволяет использовать съемник, применяют метод с высверливанием. Тонкость заключается в том, чтобы подобрать сверло диаметром, равным ширине шпоночной канавки, или на 0,1-0,2 миллиметра меньше.

По всей длине детали высверливается ряд отверстий вплотную друг к другу на глубину, не превышающую высоту посадки. После этого оставшиеся перемычки становятся хрупкими, и извлечь остатки можно будет без особых усилий.

Распространена ситуация, когда шпонка имеет призматическую форму и утоплена в паз полностью, то есть не выступает над поверхностью вала. Тогда единственным способом за нее зацепиться становится высверливание небольшого отверстия с торца.

В теле детали сверлят отверстие, в которое затем вкручивают или вбивают конусный метчик или специальный экстрактор. Вращая экстрактор ключом, создают вытягивающее усилие.

Этот прием требует аккуратности: необходимо следить, чтобы режущий инструмент не ушел в сторону и не повредил основную поверхность вала.

Иногда приходится иметь дело со шпонками сегментного типа. Из-за своей формы они создают большую площадь контакта и часто заклинивают.

В таких случаях удобно использовать тонкое зубило, заточенное под угол, с последующим поддеванием с двух сторон. Но гораздо надежнее применить способ с ударной наставкой.

Изготавливается Г-образный рычаг с упором, который цепляется за край полукруглой шпонки. Легкие, но частые удары молотком по рычагу сдвигают её с места, при этом паз остается нетронутым.

Химические методы тоже имеют право на существование, особенно когда соединение залито краской или покрыто слоем окислов. Применение проникающих смазок, таких как WD-40 или смесь керосина с маслом, требует времени.

Нанесите состав на стык детали и вала и оставьте на несколько часов, периодически обновляя слой. После пропитки даже ржавое соединение поддается разборке с гораздо меньшим усилием.

В особо тяжелых случаях, когда доступ позволяет, соединение прогревают газовой горелкой. Вал расширяется, и хватка коррозии ослабевает.

Особого разговора заслуживают клиновые шпонки с уклоном. Они работают на трении и забиваются в паз с натягом.

Демонтировать их выбиванием в обратную сторону от рабочего положения — грубая ошибка. Обычно такие шпонки имеют специальную проушину или буртик.

Выбивать их нужно только с той стороны, куда направлена широкая часть клина. Если буртика нет, можно аккуратно подрубить зубилом широкий край, но это рискованный способ. Правильнее использовать выколотку, упираясь в торец.

Если перечисленные методы не помогли, и шпонка не поддается, приходится прибегать к высверливанию её почти полностью. Сверло берут диаметром немного меньше ширины паза и рассверливают основную массу металла.

После того как останется тонкая стенка, она легко отделится от стенок канавки без повреждения поверхности вала. Остатки металла на дне паза затем удаляются шабером или мелкой шкуркой.

Такой метод хоть и трудоемок, но абсолютно безопасен для геометрии посадочного места.

После извлечения старой детали необходимо тщательно осмотреть сам паз. Даже при самом аккуратном демонтаже на стенках могут остаться заусенцы или надиры.

Их следует удалить личным напильником с мелкой насечкой или надфилем, сохраняя строгую параллельность плоскостей. Зазор между новой шпонкой и стенками паза не должен превышать сотых долей миллиметра согласно посадкам, например, P9/h9.

Любая выработка или неровность приведет к тому, что новая деталь будет болтаться, что вызовет быстрый износ.

При сборке всегда используйте новую шпонку. Пытаться переставлять старую, особенно если она была деформирована или срезана, — значит обрекать узел на скорую поломку.

Размеры новой детали должны строго соответствовать размерам паза, указанным в чертежах или определенным по факту замера. Для стандартных призматических шпонок действуют нормативы ГОСТ 23360-78, регламентирующие все допуски.

Соблюдение этих правил гарантирует, что переборка узла пройдет успешно, и механизм прослужит долгий срок без лишних шумов и вибраций.
