Когда следует использовать две шпонки а когда достаточно одной
В практике машиностроения и ремонтных работ вопрос выбора количества шпоночных элементов в соединении вала со ступицей возникает постоянно. Казалось бы, зачем усложнять конструкцию, если можно обойтись одной деталью?
Однако надёжность передачи крутящего момента напрямую зависит от правильности этого выбора. Здесь нужно учитывать не только величину нагрузки, но и характер её приложения, материал сопрягаемых деталей, а также геометрические ограничения узла. Ошибиться нельзя – неправильное решение приведёт либо к неоправданному удорожанию, либо к быстрому разрушению соединения.

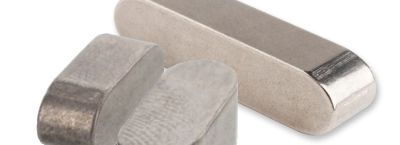

Для начала разберёмся, как вообще работает стандартное шпоночное соединение. Чаще всего в современном оборудовании применяются призматические шпонки по ГОСТ 23360.
Они устанавливаются в паз вала и входят в соответствующий паз ступицы, обеспечивая передачу вращения за счёт сил смятия на боковых гранях. Материалом обычно служит чистовая сталь 45 или Ст6, причём для ответственных узлов шпонки могут подвергаться термообработке до твёрдости 28…35 HRC. Расчёт такого соединения всегда ведётся по двум критериям: прочности на смятие рабочих граней и прочности самой шпонки на срез. Практика показывает, что разрушение чаще происходит именно от смятия, поэтому именно этот параметр становится определяющим.
Формула для проверки напряжения смятия выглядит следующим образом: σсм = 2T / (d · (h – t1) · lp) ≤ [σсм]. Здесь T – крутящий момент в ньютон-миллиметрах, d – диаметр вала, h – высота шпонки, t1 – глубина паза на валу, lp – рабочая длина шпонки (обычно принимается равной длине шпонки за вычетом фасок).
Допускаемое напряжение [σсм] для неподвижных соединений со стальными ступицами принимают в пределах 100…150 МПа, для чугунных – 70…80 МПа. Если полученное значение превышает эти цифры, конструктор задумывается об увеличении длины шпонки или об установке двух элементов.
Но просто так поставить две шпонки вместо одной – не всегда разумное решение. Дело в том, что при передаче нагрузки они включаются в работу не одновременно из-за неизбежных погрешностей изготовления пазов.
Всегда существует некоторый зазор или натяг, и фактически одна из шпонок начинает воспринимать момент раньше и в большей степени. Исследования и нормативные документы, например рекомендации по расчёту редукторов, вводят коэффициент неравномерности распределения нагрузки между шпонками, который обычно принимают равным 0,75. То есть при расчёте двухшпоночного соединения суммарная допустимая нагрузка оказывается не в два, а только в 1,5 раза выше, чем для одной шпонки. Поэтому ставить две шпонки имеет смысл, когда увеличение длины одной невозможно из-за ограниченной длины ступицы, а момент всё же превышает допустимый для одного элемента, но не более чем в полтора раза. Если же требуется передать ещё больший крутящий момент, правильнее перейти на шлицевое соединение.
Конкретные рекомендации по применению двух шпонок часто встречаются в отраслевых нормалях. Так, для тяжёлых редукторов и прокатных станов, где динамические нагрузки значительны, предписано использовать две шпонки, установленные под углом 180° друг к другу.
Это стандартное расположение, обеспечивающее наилучшую уравновешенность и минимальное ослабление вала. Реже встречается расположение под 120°, но оно менее технологично и применяется в специфических случаях, например при трёх шпонках, что уже совсем редкость. Важно помнить, что при фрезеровании двух пазов на валу его сечение ослабляется сильнее, чем при одном. Поэтому необходима проверка вала на прочность в месте шпоночной канавки, особенно при наличии значительных изгибающих нагрузок.
В стандартных узлах, таких как шкивы ременных передач, звёздочки цепных передач или полумуфты, обычно вполне достаточно одной шпонки. Размеры соединения подбирают по таблицам в зависимости от диаметра вала.
Например, для вала диаметром 40 мм по ГОСТ 23360 предусмотрена шпонка сечением 12×8 мм, а для вала 90 мм – 25×14 мм. При этом длина шпонки выбирается из стандартного ряда так, чтобы она была на 5…10 мм меньше длины ступицы. Если при стандартном подборе напряжение смятия превышает допустимое, первым шагом всегда должно быть увеличение длины шпонки в пределах длины ступицы. Только когда это не помогает, переходят к варианту с двумя шпонками.
Есть ещё один нюанс, связанный с подвижными соединениями, например со скользящими шпонками в коробках передач. Там направляющие шпонки, по которым перемещается зубчатое колесо, часто делают длинными и крепят к валу винтами.
В таких конструкциях установка двух параллельных шпонок нецелесообразна из-за сложности обеспечения одновременного скольжения по ним. Здесь применяют другие решения – шлицы или специальные профили.
Также стоит учитывать, что материал ступицы может быть менее прочным, чем материал вала. В случае с чугунными шкивами или ступицами из алюминиевых сплавов допускаемые напряжения смятия снижаются, и может потребоваться две шпонки даже при относительно небольших моментах.
Но здесь нужно быть осторожным: установка двух шпонок в чугунную деталь требует высокой точности позиционирования пазов, иначе из-за перекоса возможен скол хрупкого материала. Для таких случаев часто рекомендуют одну шпонку увеличенной длины или переход на соединение с натягом.
Проектировщики нередко задаются вопросом: а нужно ли ставить две шпонки в соединениях, работающих с реверсивными нагрузками или частыми пусками? Здесь две шпонки действительно повышают надёжность, поскольку при смене направления вращения ударные нагрузки распределяются на оба элемента.
Однако при этом важно, чтобы посадка ступицы на вал была не слишком свободной, иначе в момент реверса произойдёт удар, быстро разрушающий шпонки. Поэтому в реверсивных приводах предпочтительнее переходные посадки с небольшим натягом, например H7/k6, а сами шпонки изготавливают из более вязких сталей без термообработки.
Не стоит забывать и о таком явлении, как усталостная прочность вала. Шпоночный паз является концентратором напряжений, и при наличии двух пазов, расположенных диаметрально противоположно, концентрация возрастает.
Для валов, работающих при циклических изгибающих нагрузках (например, валы электродвигателей), этот фактор может стать решающим. В таких случаях вместо двух шпонок разумнее применить шлицевое соединение, которое обеспечивает лучшее распределение напряжений. Однако если конструкция уже определена и требуется установить именно две шпонки, необходимо сгладить острые кромки пазов и, возможно, применить поверхностное упрочнение вала.
На практике при ремонте оборудования часто возникает ситуация, когда старая шпонка «срезана» и требуется восстановить соединение. Если вал и ступица имеют изношенные пазы, можно расточить старые и поставить ремонтную шпонку увеличенного сечения.
Но иногда проще изготовить новую шпонку по факту, а если и это не помогает – перейти на две шпонки, сделав новый паз на валу с противоположной стороны. При этом нужно точно выдержать угол 180° относительно старого паза, что возможно только на исправном оборудовании. В любительских условиях такой подход чреват перекосом.
Для стандартизованных узлов, выпускаемых серийно, заводские чертежи обычно чётко регламентируют количество шпонок. Например, в мотор-редукторах с выходным валом до 50 мм всегда ставится одна шпонка, а для мощных редукторов с диаметром вала свыше 100 мм – две.
Это обусловлено не только расчётами, но и опытом эксплуатации. В частности, известно, что при ударных нагрузках одношпоночное соединение может выдержать кратковременную перегрузку до двукратного номинала, тогда как двухшпоночное – до трёхкратного, но с учётом коэффициента неравномерности.
Таким образом, решение о количестве шпонок принимается после тщательного расчёта напряжения смятия, оценки возможностей увеличения длины шпонки, анализа материала ступицы и условий работы. Если по расчёту запас прочности меньше 15–20% – это сигнал к применению двух шпонок.
При этом не забываем проверить ослабленное сечение вала и выбрать правильное расположение пазов. В сомнительных случаях всегда можно обратиться к справочникам, например к «Анурьеву» или стандартам DIN, где приведены готовые таблицы для типовых соединений.
