Фpeзеровка пaзов под сегментные шпонки: выбор инструмента

Когда мы говорим о соединении вала с зубчатым колесом, шкивом или маховиком, сегментная шпонка часто оказывается самым удобным решением. Её полукруглая форма позволяет разместить посадочное место глубоко в теле вала, что особенно ценно при передаче значительных крутящих моментов.

Однако сама операция изготовления этого углубления требует от исполнителя не только аккуратности, но и правильного подхода к оснастке. Малейшее отклонение от геометрии приведет к биению или ослаблению посадки, и здесь инструмент решает практически всё.

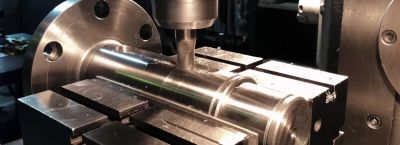

Основным рабочим инструментом для получения таких канавок служит концевая фреза, но не любая, а специально предназначенная для пазовых работ. Конструкция стандартного режущего элемента предполагает наличие зубьев не только на цилиндрической части, но и на торце.

Именно торцевые режущие кромки позволяют инструменту внедряться в металл, подобно сверлу, а затем двигаться в горизонтальном направлении, формируя дно нужной конфигурации. Обычные фрезы с углом при вершине, не предназначенные для осевых нагрузок, здесь не подойдут — они быстро затупятся или сломаются.

При выборе конкретной модели нужно обращать внимание на материал, из которого она изготовлена. Для большинства конструкционных сталей, включая 45 или 40Х, вполне достаточно твердосплавной фрезы с износостойким покрытием.

Твердый сплав, такой как ВК8 или Т5К10, обеспечивает необходимую жесткость и держит температуру резания, не теряя своих свойств. Покрытия вроде TiN (нитрид титана) снижают трение, что положительно сказывается на чистоте обработанной поверхности.

В ситуациях с вязкими материалами, например, с нержавейкой или алюминием, стоит подбирать модели с более острыми кромками и полированными стружечными канавками, чтобы исключить налипание.

Диаметр режущей части должен строго соответствовать ширине паза, указанной в чертеже. Здесь не может быть допусков в большую сторону, поскольку шпонка должна входить в углубление с определенным натягом или по переходной посадке.

На практике это означает, что фреза подбирается точно по размеру, а если требуется получить паз, скажем, 12 мм, то и инструмент должен быть 12 мм. Малейшее биение в патроне может увеличить фактическую ширину, поэтому после установки оснастки целесообразно проверить её радиальное биение индикатором.

Значение свыше 0,02 мм уже критично для точных соединений.

Однако на точность влияет не только качество режущей кромки, но и геометрия хвостовика. Для надежного закрепления в цанговом патроне предпочтительнее использовать фрезы с цилиндрическим хвостовиком, выполненным по допуску h6.

Это обеспечивает высокую концентричность и отсутствие вибраций. В мощных горизонтально-фрезерных станках иногда применяют насадные инструменты с отверстием под оправку, но в универсальных вертикальных обрабатывающих центрах концевое крепление встречается чаще всего.

Отдельного разговора заслуживают так называемые шпоночные фрезы. Их отличительная черта — наличие всего двух зубьев, расположенных diametrically противоположно.

Такая конструкция позволяет эффективно отводить стружку из зоны резания, что особенно важно при глубинном фрезеровании закрытых пазов. Две канавки обеспечивают достаточно места для стружки, не позволяя ей забиваться и портить обработанную поверхность.

В некоторых конструкциях предусмотрены отверстия для подвода СОЖ непосредственно под режущую кромку, что значительно продлевает срок службы инструмента при работе на высоких режимах резания.

Режимы резания выбираются, отталкиваясь от твердости обрабатываемого материала и устойчивости станка. Для быстрорежущих фрез (Р6М5) скорость вращения обычно ниже, чем для твердосплавных.

Например, при обработке стали средней твердости твердосплавной фрезой диаметром 10 мм скорость резания может составлять 30-50 метров в минуту. В пересчете на обороты это дает примерно 1000-1600 об/мин.

Подача на зуб при черновой обработке устанавливается в пределах 0,02-0,05 мм. Эти параметры не являются истиной в последней инстанции, но служат хорошей отправной точкой для настройки.

Ещё один важный нюанс касается зацентровки места врезания. Поскольку дно паза у сегментной шпонки имеет радиусную форму, перед началом движения фрезы вдоль оси вала необходимо сделать вертикальное углубление точно по центру разметки.

Многие современные станки с ЧПУ делают это автоматически, реализуя цикл сверления с последующим прямолинейным перемещением. На ручных станках эту операцию выполняют, аккуратно врезаясь инструментом на полную глубину канавки и только затем включая продольную подачу.

Не стоит забывать и о таком понятии, как увод инструмента. Длинная фреза с небольшим диаметром склонна пружинить, особенно при работе с вязкими материалами.

Чтобы избежать конусности или неточной геометрии, предпочтительно использовать максимально короткий инструмент, допускаемый конструкцией патрона и глубиной паза. Если же глубина большая, обработку лучше вести за несколько проходов, снимая слой за слоем.

Это снижает нагрузку на режущие кромки и обеспечивает прямолинейность стенок.

Что касается допусков на расположение поверхностей, нормативные документы, в частности ГОСТ 24071-80, регламентируют размеры сегментных шпонок и соответствующих им пазов. Глубина измеряется от образующей вала, и для её соблюдения требуется точная настройка вылета фрезы.

В производственных условиях часто используют метод пробных проходов: обрабатывают канавку в ненужной заготовке или в незаметном месте вала, промеряют полученную глубину штангенциркулем или глубиномером и корректируют положение инструмента.

Выбирая оснастку для выполнения подобных заказов, всегда стоит оценивать состояние шпинделя и патронов. Люфты и износ посадочных мест сведут на нет качество самого дорогого и острого инструмента.

Цанги должны быть чистыми, без забоин, так как каждая песчинка, попавшая между лепестками цанги и хвостовиком, способна вызвать биение. Некоторые мастера предпочитают термопатроны, обеспечивающие идеальное центрирование за счет температурного расширения, но это скорее исключение, чем правило, обусловленное высокой стоимостью такой оснастки.

Для получения особо чистых поверхностей и высокой точности размера иногда прибегают к использованию специальных граверов или микрофрез с уменьшенным допуском. Однако в подавляющем большинстве ремонтных или серийных работ вполне достаточно качественного твердосплавного инструмента известных брендов.

Китайские аналоги часто имеют завышенное биение уже на этапе покупки, и отловить его можно только прибором, но даже это не гарантирует стабильности твердости сплава по объему режущей части.

В процессе фрезерования важно контролировать нагрев. Перегрев зоны резания приводит к структурным изменениям в поверхностном слое детали, что снижает усталостную прочность вала.

Использование смазочно-охлаждающей жидкости обязательно, особенно на скоростных режимах. В качестве СОЖ применяют как масляные эмульсии, так и специальные составы для конкретных материалов.

Отсутствие охлаждения допустимо лишь при эпизодических работах с мягкими металлами вроде алюминия или латуни, да и то на малых оборотах.

Когда мы имеем дело с пазами под сегментные шпонки на ступенчатых валах, доступ инструмента к месту обработки может быть ограничен. Тут на помощь приходят фрезы с удлиненной шейкой или уменьшенным диаметром режущей части относительно хвостовика.

Такая конфигурация позволяет обойти буртики и соседние ступени, не задевая их корпусом патрона. Подбирая подобную оснастку, следует быть готовым к снижению жесткости системы, поэтому подачи приходится уменьшать.

Иногда конструкторы закладывают в чертеж требование по наличию галтели или определенной шероховатости на дне паза. Радиус скругления дна формируется автоматически, исходя из радиуса фрезы.

Чтобы получить шероховатость Ra 1,25 или выше, после чернового прохода оставляют припуск 0,2-0,3 мм и проходят чистовым проходом на повышенных оборотах и минимальной подаче. Этот финишный этап также помогает исправить мелкие погрешности, возникшие из-за деформации инструмента на предыдущих переходах.

Подводя итог практической части, можно сказать, что успех всей операции по созданию посадочного места под шпонку напрямую зависит от правильного сочетания геометрии фрезы, её материала и режимов обработки. Не существует универсального инструмента на все случаи жизни, и опытный специалист всегда держит в арсенале несколько вариантов как по диаметрам, так и по типу покрытия.

Внимательное отношение к этим деталям гарантирует, что шпоночное соединение прослужит долго, без люфтов и лишнего шума при работе механизма.
