Как очистить и подготовить паз и шпонку для призматического соединения

Когда речь заходит о передаче крутящего момента в узлах машин, призматическое соединение остается одним из самых распространенных решений, и именно от того, насколько тщательно выполнена подготовка его элементов, напрямую зависит долговечность всего механизма. В своей практике я не раз убеждался: даже идеально подобранная по размерам шпонка и точно прорезанный паз могут стать источником проблем, если пренебречь финишной обработкой поверхностей, ведь на первый взгляд незаметные заусенцы или следы от фрезы способны свести на нет все усилия по сборке.

В сущности, наша задача сводится к тому, чтобы обеспечить плотное, без перекосов, сопряжение трех деталей — вала, ступицы и вставки, причем каждая из плоскостей должна работать строго в своем режиме: боковые грани передают усилие, а верхняя, как правило, остается свободной для компенсации неточностей.

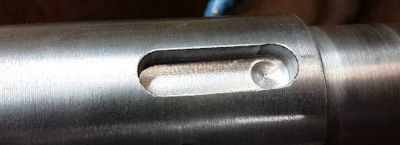

Первым делом необходимо внимательно осмотреть паз на валу, который чаще всего получают фрезерованием концевой или дисковой фрезой. После механической обработки на дне и стенках неизбежно остаются микроскопические задиры, а в углах — радиусы скругления или, что хуже, острые кромки от фрезы, которые при запрессовке могут дать наклеп.

Вооружившись плоским бархатным напильником №4 или №5, я всегда начинаю с прохода по кромкам паза, снимая едва заметную фаску величиной не более 0,2-0,3 мм, чтобы впоследствии шпонка садилась без заклинивания в углах. Ни в коем случае не стоит обрабатывать сами рабочие стенки паза абразивом — это чревато нарушением номинального размера по ширине, который для призматической шпонки стандартизован с довольно жесткими допусками, такими как P9 или N9 для паза и h9 для самой детали.

Дно паза тоже требует внимания: если там скопилась стружка или присутствуют заусенцы, шпонка ляжет неплотно, и при затяжке соединения может возникнуть перекос. Лучше всего удалить загрязнения жесткой щеткой из латунной проволоки, которая не оставляет царапин на базовой поверхности, после чего обезжирить участок уайт-спиритом или специальным аэрозолем.

Один из признаков качественной подготовки — когда шпонка вставляется в паз на валу рукой без использования молотка, но при этом не болтается, а лишь слегка прихватывается по боковым плоскостям; этот момент многие упускают, полагаясь на последующую запрессовку, однако чрезмерно свободный ход неизбежно приведет к усталостному разрушению соединения при знакопеременных нагрузках.

Что касается самой шпонки, то она поступает к нам в виде отрезка калиброванного прутка или готовой детали, где продольные грани имеют определенную шероховатость. В большинстве случаев заводская поверхность достаточно чистая, но для ответственных узлов, вроде редукторов или тяжелых электродвигателей, я рекомендую дополнительно довести высоту шпонки до требуемого размера, оставляя зазор по верхней грани в пределах 0,2–0,5 мм, как того требует классическая посадка с зазором по высоте.

Чтобы добиться этого, приходится работать с нижней плоскостью — именно она подлежит корректировке, так как укорачивать боковые стороны нельзя ни в коем случае, ведь они являются основными передатчиками усилия. Здесь хорошо подходит плоский личный напильник с мелкой насечкой, движения которого должны быть направлены вдоль длинной оси, чтобы избежать завалов кромок.

Однако удаление лишних микронов напильником — процесс хоть и медленный, но управляемый, тогда как при работе с абразивными кругами легко перейти контрольный размер за считанные секунды. Поэтому, если у вас есть доступ к плоскошлифовальному станку, я бы посоветовал обрабатывать шпонки с припуском 0,05–0,1 мм на сторону, фиксируя их в магнитном патроне и контролируя высоту индикаторным микрометром каждые два-три прохода.

Для единичных ремонтных работ вместо станка используют чугунную поверочную плиту с нанесенной пастой ГОИ или мелкозернистой шлифовальной шкуркой, наклеенной на ровную оправку, — это позволяет сохранить геометрию и избежать бочкообразности.

Особую сложность представляет подготовка паза в ступице, особенно если она изготовлена из вязкого материала вроде конструкционной стали 45 или чугуна. При протягивании или долблении этого элемента часто образуются заусенцы, которые невооруженным глазом могут быть незаметны, но при напрессовке на вал они срезаются и попадают между посадочными поверхностями, имитируя «ложное» заклинивание.

В такой ситуации я поступаю следующим образом: сначала разверткой или шабером снимаю острые кромки на входе и выходе, после чего финиширую боковые стенки паза притиром, изготовленным из мягкого серого чугуна. Притир делается точно по ширине уже готового отверстия ступицы и покрывается абразивной пастой, позволяя за несколько возвратно-поступательных движений удалить заусенцы и снизить шероховатость до Ra 1,6–0,8 мкм.

В случае, когда ступица свободно надевается на вал, но шпоночный паз в ней имеет задиры от предшествующего монтажа, прибегать к расширению его фрезой стоит лишь в крайних случаях — куда проще и правильнее обработать поверхность цилиндрическим шабером с широкой режущей кромкой, снимая неровности ручным способом. Следует помнить, что для стальных деталей твердостью HRC 30–40 оптимально использовать шабер из быстрорежущей стали, а для закаленных свыше HRC 50 — из твердого сплава, например ВК8, иначе режущая кромка будет тупиться каждые несколько миллиметров пути.

Одним из показателей того, что подготовка выполнена верно, служит легкое, без ударов, насаживание ступицы на вал с предварительно уложенной шпонкой. Если в какой-то момент ход становится тугим, не стоит додавливать гайкой или домкратом — нужно вынуть деталь и найти причину заедания.

Чаще всего это либо перекос шпонки, либо неубранный грат в углах паза. Для диагностики я применяю тонкий слой краски (берлинскую лазурь или сурик), который наношу на шпонку и провожу сборку на короткое расстояние: по характеру переноса краски видно, какая из плоскостей работает с избыточным натягом.

Многие мастера забывают о необходимости контроля длины шпонки, особенно когда речь идет о соединении с глубокой посадкой. Если концы шпонки упираются в стенки паза, это вызывает дополнительное напряжение в материале, а при нагреве узла в процессе работы может произойти заклинивание.

Поэтому я всегда проверяю, чтобы длина вставки была на 1–2 миллиметра меньше глубины паза в ступице, а сами торцы были скруглены или сняты на конус под углом 45 градусов, что облегчает центрирование при сборке.

Немаловажным этапом является также очистка подготовленных поверхностей от консервационной смазки, металлической пыли и остатков абразива, которые, будучи зажатыми между стенками, превращаются в абразивную пасту, работающую на износ. Я использую чистые салфетки из микрофибры и аэрозольный очиститель тормозов — он быстро испаряется и не оставляет маслянистой пленки, что особенно критично, если соединение будет работать с периодическим подтягиванием.

После обезжиривания стоит нанести тонкий слой монтажной пасты или графитовой смазки только на боковые грани, чтобы при разборке избежать задиров.

Правильно подготовленное призматическое соединение не требует чрезмерных усилий при сборке, а в разобранном виде на всех поверхностях контакта виден равномерный матовый отлив без блестящих пятен, которые указывают на точечное давление. Помните, что чистота и геометрия здесь играют роль не меньшую, чем марка стали, из которой изготовлены детали, и затраченное на доводку время всегда окупается надежной работой узла в течение всего расчетного ресурса.
