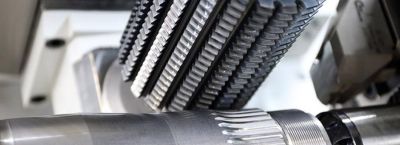

Как шлицы вала под шпонки можно ремонтировать путем раздачи зубьев

Когда перед слесарем встает задача восстановить посадочное место под шпонку, далеко не всегда есть возможность сразу направить деталь на фрезерные работы или изготавливать новую ступицу. В подобных ситуациях на помощь приходит метод пластической деформации, который на производстве называют раздачей зубьев шлицевого соединения.

Суть его заключается в том, чтобы за счет контролируемого смещения металла в боковых стенках паза восстановить исходную ширину впадины, выбрав образовавшийся люфт. Эта технология знакома многим ремонтникам, но ее применение требует не только понимания физики процесса, но и аккуратного подхода к инструменту, иначе вместо восстановленного узла можно получить трещины или ослабленный профиль.

Прежде чем приступить к какой-либо деформации, необходимо точно определить степень износа. У шпоночного паза, работающего в условиях ударных или знакопеременных нагрузок, изнашиваются преимущественно боковые грани, причем контактные поверхности вала и втулки теряют параллельность, а ширина канавки увеличивается неравномерно по длине.

Для замера идеально подойдет нутромер с индикаторной головкой либо набор плоских щупов, позволяющий с высокой точностью зафиксировать величину выборки металла. Если выяснится, что фактическая ширина паза превышает номинальную более чем на 0,3 миллиметра, раздачу зубьев проводить бессмысленно — чрезмерная деформация приведет к потере усталостной прочности материала, и вал придется либо перешлифовывать под ремонтную шпонку, либо наплавлять проблемную зону с последующей фрезеровкой.

Приступая к операции, необходимо помнить, что локальное ударное воздействие должно быть направлено строго внутрь тела металла, а не в сторону края шлица. Для этой работы чаще всего используется слесарный бородок с притупленным концом, ширина которого чуть меньше первоначальной ширины паза, или специальный чекан, заточенный под углом 70–80 градусов.

В случае с крупными валами, где шлицы имеют значительную высоту, удобнее применять наборную оправку из закаленной стали, которая вводится в паз и расклинивается легкими ударами молотка по всей протяженности. Категорически не стоит пытаться продавить металл одним мощным ударом — деформацию наращивают последовательно, перемещая инструмент с шагом не более 10–15 миллиметров, чтобы избежать образования волнообразности на боковой поверхности.

Особое внимание стоит уделить материалу, из которого изготовлен вал. Конструкционные стали вроде 45 или 40Х ведут себя предсказуемо: при точечном наклепе они дают равномерное течение металла без склонности к хрупкому разрушению.

Сложнее обстоят дела с цементированными или закаленными ТВЧ шлицами, где поверхностный слой имеет высокую твердость, а сердцевина остается вязкой. В такой ситуации раздачу допустимо выполнять только после предварительного местного отпуска, нагревая гребенку паза газовой горелкой до темно-вишневого цвета, что снизит риск появления трещин.

При этом важно не перегреть основание вала, чтобы не нарушить геометрию посадочных шеек.

Процесс раздачи неизбежно приводит к появлению наклепа, который несколько повышает твердость боковых стенок, но вместе с тем делает поверхность более хрупкой. Если после завершения деформации установить шпонку в паз без последующей обработки, плотность прилегания окажется мнимой — микронеровности, образовавшиеся от ударов инструмента, создадут точечный контакт, который быстро разрушится при работе под нагрузкой.

Поэтому следующим обязательным этапом становится шабрение или чистовое прорезание паза разверткой, либо использование специального протяжного бородка, который снимает неровности и калибрует боковые плоскости до требуемого размера. Для этого отлично подходит ручной шабер с шириной лезвия, равной высоте шлица, которым проходят каждую грань, добиваясь пятна контакта не менее 75 процентов от общей площади.

На практике при ремонте крупногабаритных валов горно-обогатительного оборудования нередко возникает ситуация, когда изношены не только боковины, но и само дно канавки, что ведет к ослаблению посадки шпонки по высоте. В таких случаях раздачу зубьев комбинируют с осадкой металла в вертикальной плоскости, используя подкладные пластины из мягкой стали, которые укладываются на дно паза и воспринимают удар, передавая усилие на кромки.

Такой подход позволяет одновременно восстановить ширину и глубину профиля, но требует повышенной аккуратности, чтобы не создать излишнего напряжения в теле вала. Контроль геометрии после каждого прохода обязателен — лучше десять раз снять лишние микрометры шабером, чем потом мучиться с перекосом при сборке.

Одним из важных практических моментов, который часто упускают из виду, является состояние заходных фасок на шлицах. При многократных разборках эти кромки сминаются, образуя грат, который при попытке запрессовки шпонки создает иллюзию избыточной ширины.

Прежде чем браться за бородок, необходимо пройти по всем кромкам личным напильником с мелкой насечкой, восстановив заводские фаски под углом 45 градусов. В противном случае весь дальнейший труд по раздаче зубьев окажется бесполезным, поскольку шпонка упрется в заусенцы, не дойдя до рабочей зоны, а люфт останется.

В качестве инструмента для раздачи некоторые мастера применяют не бородки, а отрезки пружинной проволоки или старые хвостовики сверл, заточенные на конус. Такой подход имеет право на существование, но требует строгого контроля твердости — случайный закаленный инструмент может оставить глубокие задиры, которые станут концентраторами напряжений.

Гораздо надежнее использовать специализированные оправки из инструментальной стали У8 или У10, прошедшие отпуск до твердости 45–50 HRC, что позволяет им деформировать деталь, не разрушаясь самим.

После того как основная операция завершена и геометрия паза приведена к номинальным значениям, крайне важно выполнить контрольную сборку с новой шпонкой, изготовленной с полем допуска по h9. Устанавливать ее следует от руки, без использования кувалды, — плотное, но скользящее прилегание по всей длине и высоте говорит о том, что операция прошла успешно.

При этом следует учитывать, что восстановленный таким образом узел имеет несколько пониженную несущую способность по сравнению с новым, поэтому в тяжелых режимах эксплуатации (сильные вибрации, реверсивные нагрузки) раздачу зубьев стоит рассматривать как временную меру, позволяющую дотянуть до планового капитального ремонта.

Такой метод хорош еще и тем, что не требует демонтажа всего вала в тех случаях, когда узел находится в труднодоступном месте. Работая через монтажные окна или люки, при наличии достаточного освещения и подходящего инструмента, восстановить посадочное место можно за час-полтора, что критически важно для сокращения простоев оборудования.

Однако здесь кроется и главная ловушка: при работе в стесненных условиях сложно контролировать равномерность деформации, поэтому каждые 3–4 удара необходимо извлекать оправку и проверять ширину паза щупом, не доверяя собственным тактильным ощущениям.

Отдельно стоит сказать о влиянии раздачи зубьев на последующую термообработку вала. Если восстановленный элемент в дальнейшем планируется подвергать закалке или азотированию, наклепанный слой может повести себя непредсказуемо — создать дополнительные внутренние напряжения или стать причиной коробления.

В подобных сценариях разумнее будет вообще отказаться от пластической деформации, ограничившись фрезерованием паза под ремонтную шпонку увеличенного размера, либо применить наплавку с последующей механической обработкой.

В работе с тонкостенными валами, где толщина стенки под шлицами не превышает 6–8 миллиметров, раздачу проводить крайне опасно, поскольку велика вероятность местного выпучивания металла с наружной стороны, что нарушит балансировку и создаст недопустимые биения. В таких конструкциях лучше применить технологию установки двух узких шпонок со смещением на 180 градусов, перераспределив нагрузку, либо использовать полимерные композиции для фиксации в зазорах.

Таким образом, метод раздачи шлицев под шпонку — это не просто грубая силовая правка, а вполне себе инженерная операция, где каждое действие должно иметь измеримое обоснование. Успех зависит от правильного выбора инструмента, понимания поведения конкретной марки стали и последовательного контроля на всех этапах, от зачистки грата до финишного шабрения.

Восстановленный таким способом узел при грамотном исполнении способен проработать не один месяц, но всегда стоит помнить, что ресурс такого ремонта составляет обычно 60–70 процентов от ресурса нового соединения, и это необходимо учитывать при планировании дальнейшей эксплуатации.
