Пластиковые шпонки: когда стоит их использовать вместо стальных

В своей практике я часто сталкиваюсь с ситуацией, когда начинающие мастера или конструкторы воспринимают замену стальной детали на пластиковую как заведомое упрощение, ведущее к потере надежности. Однако за годы работы с металлообработкой и сборкой узлов я пришел к выводу, что пластиковая шпонка — это не попытка сэкономить любой ценой, а осознанное инженерное решение, позволяющее решить задачи, которые для стали либо слишком затратны, либо вовсе невыполнимы.

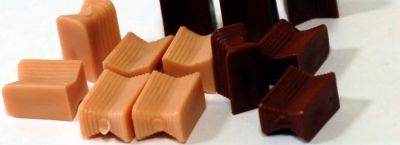

Речь, разумеется, идет не о дешевом пластике для одноразовых изделий, а о конструкционных полимерах — полиамиде (ПА6, ПА66), полиоксиметилене (POM) и фторопластах, которые обладают вполне предсказуемыми механическими характеристиками.

Чтобы понять, уместна ли такая замена, стоит обратить внимание на условия работы узла. Основной принцип здесь кроется в том, что шпонка работает на срез, и если сталь держит нагрузку за счет высокой твердости, то полимер справляется с ней иначе — за счет равномерного распределения давления и способности к упругой деформации.

Я часто использую полиамидные вставки в механизмах, где требуется не жесткая фиксация, а демпфирование ударных пиковых нагрузок. Представьте себе привод, где при резком пуске или внезапной остановке металлическая шпонка срезает кромку шпоночного паза или, что хуже, разворачивает ступицу.

Полимер в такой ситуации работает как предохранитель: он срезается сам, но сохраняет дорогостоящие детали — вал и зубчатое колесо — неповрежденными. Это особенно ценно в цепных передачах, где инерционные нагрузки могут быть колоссальными.

С практической точки зрения, параметры подбора здесь выглядят несколько иначе. Если для стальной шпонки мы обычно ориентируемся на ГОСТ 23360, где жестко регламентированы размеры и допуски, то для пластика приходится вводить поправочные коэффициенты на температуру и скорость нагружения.

Для такого материала, как полиамид, предел текучести при сжатии составляет порядка 70-80 МПа, но это значение сильно падает при нагреве свыше 60-70 градусов. Поэтому в непосредственной близости от подшипниковых узлов, где наблюдается интенсивный нагрев, я рекомендую применять полиоксиметилен, сохраняющий стабильность формы до 100-120 градусов, или же использовать стеклонаполненные версии, которые значительно меньше подвержены ползучести.

Одним из ключевых моментов, где пластик не просто альтернатива, а единственно верное решение, является вопрос гальванической развязки. В металлоконструкциях, где вал и ступица выполнены из разнородных металлов (например, алюминий и сталь), а среда эксплуатации влажная, возникает паразитная коррозия.

Стальная шпонка в таком случае становится катализатором разрушения. Установка призматической детали из фторопласта или полиамида полностью разрывает электрическую цепь между элементами, предотвращая электрохимическую коррозию.

В пищевом или химическом производстве это к тому же решает проблему отсутствия ржавчины и загрязнения продукта продуктами окисления.

При сборке таких соединений важно помнить об одной особенности, которая часто упускается из виду. Пластик обладает значительно большим коэффициентом теплового расширения, чем сталь.

Если вы запрессовываете шпонку из ПА66 в паз вала при комнатной температуре с натягом, то при работе в условиях отрицательных температур она может сжаться настолько, что посадка ослабнет и начнется проворот. И наоборот, при значительном нагреве полимер может начать выдавливаться, создавая избыточное распорное напряжение в ступице.

Поэтому я придерживаюсь правила: посадка пластиковых шпонок должна быть скользящей по ширине и высоте, а фиксация от выпадения обеспечивается либо винтами, либо за счет конструкции самого узла, где деталь зажата между дном паза и ступицей.

Работая над восстановлением оборудования, нередко сталкиваешься с ситуацией, когда шпоночный паз на валу выработан, то есть его ширина увеличена, а ремонтная проточка или наплавка вала невозможна из-за высокой стоимости или термических деформаций. Здесь пластик выступает в роли отличного компенсатора.

Вы можете изготовить шпонку с небольшим припуском по ширине. Полимер, в отличие от хрупкого чугуна или вязкой стали, не разрушит остаточную кромку паза, а при вдавливании равномерно заполнит все неровности изношенной поверхности, восстанавливая кинематическую точность зацепления.

Такой способ часто применяется в ремонте сельскохозяйственной техники и станочных передач, где заводские допуски уже утеряны.

Важно учитывать, что критерии прочности для пластика рассчитываются по иной схеме. Если для стали мы берем запас прочности по пределу текучести, то для полимера критичным параметром является длительная прочность, или так называемая ползучесть.

На практике это означает, что если нагрузка на соединение постоянна и статична, полиамидная деталь спустя несколько месяцев эксплуатации может дать усадку и ослабнуть. В таких узлах, где вращение происходит редко, но усилие велико, я бы советовал отдавать предпочтение фторопласту с бронзовым наполнителем или полиоксиметилену, у которых деформация под постоянной нагрузкой значительно ниже.

А вот в быстроходных валах с переменным моментом, где шпонка испытывает знакопеременные нагрузки, пластик, наоборот, показывает себя превосходно, гася микроудары и предотвращая усталостное разрушение шпоночного паза.

С точки зрения обработки, здесь тоже есть свои нюансы. Изготовить единичную пластиковую деталь можно обычным слесарным инструментом, что часто перевешивает временные затраты на заказ стальной лазерной резки.

Для полиамида или капролона вполне подходит стандартный набор напильников и ножовка по металлу, но с одной оговоркой: режущие кромки инструмента должны быть острыми, как при обработке меди. Если вы начнете пилить затупленным полотном, материал начнет плавиться, а кромка получится оплавленной и потеряет геометрию.

При фрезеровке таких заготовок я всегда использую высокие подачи и пониженные обороты, чтобы избежать нагрева, который для полимера губителен.

Однако существуют узлы, где подобная замена категорически не подходит. Речь идет о передачах с ударными нагрузками, превышающими 25-30 МПа на срез, а также о механизмах с абразивной средой, где песок или стружка, попадая на пластик, будут работать как наждак, моментально истирая материал.

В таких случаях, если нужно сохранить «слабое звено», я применяю комбинированные конструкции: например, устанавливаю стальную шпонку с проточкой по центру и запрессовываю в эту проточку полимерный вкладыш, который гасит инерционный пик в момент пуска, но основное усилие держит металл.

Еще одна область, где пластик незаменим, — это узлы, требующие абсолютной бесшумности. В медицинском оборудовании, в системах автоматики библиотек или в домашних тренажерах стальная шпонка часто является источником характерного металлического скрежета при реверсе.

Полимерный элемент, обладая высоким внутренним трением, глушит эти вибрации. При этом ресурс такого соединения при правильно подобранном материале может быть даже выше стального аналога, так как отсутствует проблема коррозии в паре с алюминиевыми или титановыми валами, которые сейчас широко распространены в легких конструкциях.

Подводя черту под практическими рекомендациями, стоит отметить, что выбор пластика всегда начинается с анализа того, что для вас важнее: сохранность геометрии дорогого вала или абсолютная жесткость фиксации. В своей мастерской я держу набор заготовок из разных материалов — от дешевого ПА6 до дорогого PEEK (полиэфирэфиркетона), и выбор конкретного типа зависит от температуры среды и агрессивности химического воздействия.

Если вал крутится в масляной ванне, полиамид будет работать десятилетиями, так как масло выступает для него пластификатором, уменьшая износ. В сухой среде с высокой частотой вращения я предпочитаю POM, который сам по себе обладает низким коэффициентом трения и не требует обслуживания.

Наконец, стоит помнить о геометрии. Для пластиковых деталей я всегда рекомендую увеличивать рабочую длину шпонки на 20-30% по сравнению с расчетной для стали, чтобы компенсировать разницу в модуле упругости.

Это позволяет снизить удельное давление на стенки паза и избежать эффекта «выдавливания» материала, который часто встречается при попытке просто скопировать размеры металлического аналога. Такой подход, дополненный скругленными углами вместо стандартных прямых, превращает пластиковый элемент из слабого звена в полноценный функциональный компонент привода, способный работать в условиях, где сталь показала бы свою непригодность уже через несколько циклов.
