Посадка шкивов на вал шпонкой: подгонка пазов

Любой слесарь, который хоть раз собирал ременную передачу, знает: соединение шкива с валом через шпонку — это не просто вставить деталь в деталь. Здесь начинается самая тонкая работа, где от точности подгонки зависит не только отсутствие биения, но и ресурс всего узла.

Сама по себе конструкция предполагает три элемента: вал, ступицу шкива и стальной вкладыш-шпонку, и каждый из них требует индивидуального подхода, особенно если мы говорим не о конвейерной сборке, а о ремонте или единичном производстве.

Начнем с того, что характер посадки определяется еще на этапе проектирования. В подавляющем большинстве случаев для шкивов применяют переходные посадки в системе отверстия.

Это означает, что шкив на вал должен садиться с легким натягом или, в крайнем случае, с минимальным зазором. На практике для вращающихся деталей вроде шкивов чаще всего используют поля допусков H7 или H8 для ступицы, а для вала — k6, m6 или n6.

Однако в условиях мастерской редко кто заглядывает в таблицы допусков; основная задача сводится к тому, чтобы после запрессовки шкив сидел на валу мертво, а шпоночный паз не позволял ему проворачиваться.

Приступая к подгонке, первым делом необходимо оценить состояние посадочных мест. Если вал новый, а шкив б/у, часто выясняется, что паз в ступице разбит.

И здесь распространенная ошибка — пытаться исправить ситуацию более толстой шпонкой. Так делать нельзя, потому что стандартная ширина шпонки жестко привязана к диаметру вала: для вала 30 мм ширина шпонки 10 мм, для 40 мм — 12 мм, для 50 мм — 14 мм, и так далее.

Изменение ширины элемента приводит к тому, что нарушается центровка, шкив начинает бить, а ремень быстро изнашивается.

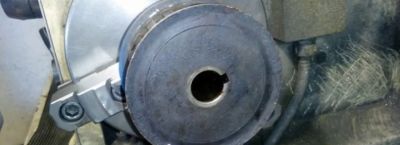

Правильный подход заключается в восстановлении геометрии пазов. Для ступицы эту операцию выполняют протягиванием или, если деталь крупная и уникальная, — долблением на станке.

Но в полевых условиях, когда станка под рукой нет, приходится работать вручную. Для этого используется шабер или небольшая шлифовальная головка.

Главное правило: паз должен быть строго симметричен оси отверстия. Даже отклонение в 0,05 мм на ширине выемки приведет к перекосу шкива при установке. Проще говоря, если боковая поверхность выемки имеет завалы, шпонка ляжет неровно, и при затяжке крепежа она начнет работать не на срез, а на смятие одной из кромок.

Переходя к валу, стоит обратить внимание на состояние самого паза. На валах стандартная ширина выемки выполняется по полю P9 или N9, что обеспечивает плотное прилегание шпонки по боковым сторонам.

В идеале шпонка должна входить в паз вала с легким усилием руки, без люфта, но и без ударов молотка. Допустимый зазор по ширине для номинального размера 10 мм составляет не более 0,03–0,05 мм.

Это настолько маленькая величина, что на глаз ее не определить. Поэтому опытный специалист всегда использует щупы или, в крайнем случае, проверяет качество подгонки по отпечатку краски.

Теперь о самой ответственной операции — пригонке шпонки по высоте. Очень часто в руководствах указывают, что между верхней гранью шпонки и дном паза в ступице должен оставаться зазор, чтобы деталь не «висела» на шпонке.

Это принципиальный момент: шкив должен садиться на вал своими посадочными поверхностями, а шпонка служит лишь фиксатором от проворота. Если сделать вкладыш слишком высоким, он упрется в дно выемки ступицы раньше, чем шкив сядет на вал.

В результате при затяжке гайкой или стопорным винтом шкив либо треснет, либо сядет с перекосом. Для большинства стандартных соединений зазор между шпонкой и дном паза ступицы составляет 0,2–0,4 мм, в зависимости от диаметра.

На практике подгонку по высоте выполняют методом последовательного снятия металла с верхней грани вкладыша. Используют личный напильник с мелкой насечкой, а для финишной обработки — бархатный или алмазный надфиль, чтобы избежать задиров.

Контроль удобно вести штангенциркулем, измеряя расстояние от основания вала до верхней плоскости шпонки, предварительно установленной в свой паз. Затем, одевая шкив, проверяют, насколько свободно он доходит до посадочного места.

В идеале ступица должна надеться на вал примерно на две трети длины от руки, а окончательную досадку делать уже с помощью мягкой оправки.

Стоит отдельно коснуться такого распространенного дефекта, как несоосность пазов вала и ступицы. Даже если по отдельности оба элемента выполнены по номиналу, при сборке может оказаться, что шкив насаживается с большим усилием или, наоборот, болтается.

Причина кроется в том, что фаски на торцах шпонки или радиусы в пазах препятствуют нормальной посадке. По стандарту в пазах предусмотрены радиусы скруглений до 0,5 мм, а на шпонках — фаски под углом 45 градусов.

Если эти элементы не согласованы, возникает так называемое «закусывание» при надевании. В таких случаях приходится доводить не ширину шпонки, а слегка увеличивать радиус в углах паза ступицы, используя шлифовальный камень малого диаметра.

Материал самого фиксатора тоже имеет значение. Обычно шпонки изготавливают из чистовой калиброванной стали Ст6 или стали 45, с допуском по ширине h9.

Но в условиях ремонта часто используют подручный материал, например, куски рельсовой стали или полосовой прокат. Это допустимо только в том случае, если твердость вкладыша не превышает твердость вала.

Иначе при высоких динамических нагрузках начнет разрушаться паз вала, что приведет к выходу из строя всего узла. Оптимально, когда материал шпонки немного мягче материала вала; тогда в случае перегрузки она срежется сама, сохранив дорогостоящие детали.

При сборке не стоит забывать о таком инструменте, как индикатор часового типа. После того как шкив надет на вал, необходимо проверить радиальное биение.

Даже при идеальной подгонке пазов биение может возникнуть из-за микронеровностей на посадочной поверхности. Допустимое значение для шкивов клиноременных передач составляет не более 0,05–0,08 мм на радиусе.

Если этот параметр превышен, причину следует искать в заусенцах, образовавшихся при обработке пазов. Часто бывает достаточно пройтись по кромкам выемок мелкой наждачной бумагой на оправке, чтобы проблема исчезла.

Когда речь заходит о фиксации шкива на валу, многие ограничиваются установкой стопорного винта, который входит в специальное углубление на шпонке. Такой подход допустим только для легких режимов работы.

В более серьезных узлах, где действуют высокие крутящие моменты, требуется установка пружинных колец или использование конусных втулок. Но даже в этом случае подгонка пазов остается первостепенной задачей: если вкладыш сидит в ступице с люфтом, никакой стопорный винт не предотвратит разбивание посадочного места через несколько сотен часов работы.

В завершение хочется обратить внимание на такой нюанс, как температурные зазоры. Если узел работает в условиях высоких температур, например, в приводах тепловых машин или сушильных агрегатов, то при расчете высоты шпонки необходимо учитывать тепловое расширение материалов.

Сталь и чугун, из которых чаще всего делают шкивы, расширяются по-разному. Для чугунной ступицы коэффициент расширения ниже, чем у стальной шпонки.

Поэтому на горячих узлах зазор между верхней гранью вкладыша и дном паза делают увеличенным, вплоть до 0,6–0,8 мм, чтобы избежать заклинивания при нагреве.
