Как подобрать шпонку под изношенный паз

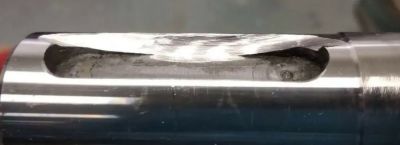

Когда приходится иметь дело с механизмом, где вращающий момент передается через шпоночное соединение, и вы обнаруживаете, что паз на валу или в ступице выработал свой ресурс, стандартный подход с установкой новой детали по чертежным размерам часто не срабатывает. Посадочное место после длительной эксплуатации может иметь неравномерный износ по ширине или глубине, а также замятые кромки.
Просто взять калиброванную шпонку из магазина и вставить её в разбитое гнездо бесполезно – люфт останется, а через несколько циклов нагружения ситуация повторится с еще большими разрушениями.
Первым делом нужно вооружиться точным измерительным инструментом. Штангенциркуль с глубиномером и микрометр здесь незаменимы.
Замеряйте ширину паза в нескольких точках по длине, чтобы выявить зону максимальной выработки. Следует обратить внимание на дно: в случае с фрезерованными канавками часто появляются продольные риски или волнистость.
Зафиксируйте минимальный размер в каждой плоскости – именно от него вы будете отталкиваться при выборе ремонтной детали.
Классическое решение для такого ремонта – изготовление шпонки с увеличенной шириной, которую слесаря называют ремонтной. Здесь важно понимать, что наращивать размер бесконечно нельзя: толщина стенки ступицы или расстояние до соседних конструктивных элементов накладывают ограничения.
Обычно допустимо увеличить ширину на 0.5–1.0 мм в каждую сторону, но окончательное значение диктуется состоянием ответной части. Для вала из стали 45 с термообработкой не стоит делать новую планку шире исходного паза более чем на 1.5 мм – возникает риск ослабления сечения вала.
Практический алгоритм действий выглядит так. Очистите канавку от заусенцев, следов коррозии и остатков старой смазки.
Затем подберите кусок качественного металла – для обычных условий подходит сталь Ст3 или 20, а при ударных нагрузках лучше взять 40Х или 45 с закалкой до HRC 30–35. Заготовка должна быть шире необходимого размера на 0.3–0.4 мм для последующей доводки.
Начерновую обработку ведите фрезой или ножовкой, оставляя припуск на притирку.
Гораздо более аккуратный способ – использование ступенчатой конструкции. Вы фрезеруете посадочное место в валу с плавным переходом на неизношенный участок, а затем изготавливаете деталь, которая имеет две разные ширины по длине.
Такой подход позволяет сохранить несущую способность соединения без ослабления соседних зон. Допустим, основная часть сидит в невыработанной области с натягом по H7/h6, а расширенный участок заполняет выборку.
При этом перепад величин не должен превышать 0.8 мм, иначе при запрессовке возникнут недопустимые напряжения.
Не стоит сбрасывать со счетов метод ленточных вставок. Он применяется, когда изношена только одна сторона канавки – та, которая воспринимает рабочее усилие.
Выбираете фрезой поврежденную стенку на глубину 1–2 мм, получая прямоугольный уступ, и вклеиваете или привариваете туда закаленную пластину. После этого окончательно обрабатываете плоскость по размеру стандартной шпонки.
В результате вы возвращаете геометрию к номиналу, а ремонтная планка остается обычной, серийной. Для фиксации вставки оптимальна эпоксидная композиция с металлическим наполнителем или точечная сварка, если материал вала позволяет.
Когда вы решили просто увеличить ширину новой детали под существующий паз, следует помнить о посадке. Допустим, чертежный размер был 10 мм, а замеры показали реальную ширину 10.35 мм.
Тогда изготавливайте планку с размером 10.36–10.38 мм, чтобы обеспечить легкое запрессовывание рукой без ударов. Слишком плотный вход приведет к заклиниванию, а свободный – к быстрой разбивке.
По высоте ориентируйтесь на неизношенные участки дна: типовое соотношение для призматических шпонок – высота составляет около 0.6–0.7 от ширины, но для ремонтных целей эту величину можно уменьшить на 0.1–0.2 мм, чтобы избежать выступания над поверхностью вала.
Отдельная история – когда изношены сразу и вал, и ступица, причем разнонаправленно. В таком случае бессмысленно подгонять один элемент под другой.
Нужно рассверлить отверстие в ступице до следующего ремонтного размера, одновременно фрезеруя паз на валу под единый увеличенный стандарт. Существует ряд предпочтительных величин, кратных 2 мм: 12, 14, 16, 18 и так далее.
Однако не увлекайтесь – чрезмерное увеличение ослабляет вал в опасном сечении. Контролируйте остаточную толщину тела детали: для шкивов и зубчатых колес она не должна быть меньше 0.4 от диаметра.
Качество металла для самодельной планки имеет первостепенное значение. Не используйте арматурную сталь или обычный прокат неясного происхождения.
Лучший выбор – калиброванный пруток из стали У8А или 9ХС, отпущенный до твердости HRC 40–45. Более мягкий материал (менее HRC 25) быстро смнется, а слишком твердый (HRC 55 и выше) раскрошится при ударных нагрузках.
Если под рукой нет термообработанной заготовки, можно взять обычную сталь 45, изготовить деталь с припуском 0.3 мм на сторону и закалить в масле, после чего довести размеры абразивным бруском.
Когда паз выработан клиновидно – сужение или расширение к одному краю, – рационально применить разжимную конструкцию. Она представляет собой две половинки с коническими поверхностями, которые при затягивании винта расширяются и выбирают зазоры.
Такую шпонку называют тангенциальной или разрезной. Для её установки потребуется точно подогнать угол клина – обычно это 1:100 или 1:50.
Делайте пробную сборку на сухую, контролируя, чтобы после полного зажатия обе половинки не выступали над плоскостью вала более чем на 0.1 мм.
Не пренебрегайте притиркой – финишной операцией, которая обеспечивает пятно контакта не менее 80% площади. Нанесите на паз тонкий слой синей краски или сажи с маслом, установите новую деталь и слегка проведите её взад-вперед.
По отпечаткам вы увидите выпуклости, которые нужно удалить шабером или мелким напильником. Идеальное прилегание исключает микросдвиги, провоцирующие дальнейший износ.
Повторяйте эту процедуру до тех пор, пока краска не распределится равномерно.
В условиях мастерской без фрезерного станка можно использовать ручную обработку. Разметьте заготовку, вырежьте её ножовкой с небольшим запасом, затем зажмите в тиски и обработайте плоскости личным напильником.
Контролируйте параллельность сторон с помощью штангенциркуля через каждые 0.05 мм снятия. Для чистового прохода примените бархатный напильник №4 или №5, а окончательную доводку сделайте абразивным бруском зернистостью 400–600.
После каждого прохода проверяйте вхождение в паз – оно должно быть тугим, но без закусываний.
Когда износ достиг критической величины (более 2 мм по ширине), восстановление простой заменой становится нецелесообразным. Тогда применяют наплавку с последующей фрезеровкой канавки заново.
Электрод с содержанием хрома или марганца (например, УОНИ-13/55) создает износостойкий слой. Однако будьте готовы к тому, что после наплавки вал поведет – потребуется правка центров и чистовая обработка на токарном станке.
Припуск под шлифовку оставляйте не менее 0.5 мм на диаметр.
Следует упомянуть про посадку без зазора в случае с сегментными шпонками. У них износ проявляется в основном по высоте, поскольку ширина фиксирована полукруглым пазом.
Тут действуйте иначе: фрезеруйте дно канавки глубже на 0.2–0.3 мм и устанавливайте стандартную деталь большего номера. Важно сохранить положение диска относительно вала – для этого используйте проставочные кольца или регулировочные шайбы.
Помните, что любое ремонтное соединение после сборки необходимо обкатать под нагрузкой, постепенно повышая крутящий момент до рабочего. Первые 10–15 минут работы контролируйте нагрев – резкое повышение температуры укажет на чрезмерное трение из-за неправильной геометрии.
В такой ситуации разберите узел, найдите точки контакта по блестящим следам и снимите лишний металл.
И последний практический нюанс: всегда делайте две запасные ремонтные детали, даже если нужна одна. В процессе притирки вы можете испортить первую из-за перекоса или случайного заусенца.
Вторая копия, изготовленная по тем же размерам, сэкономит часы повторной разметки и рубки. Храните их вместе с паспортом узла, где записаны реальные замеры канавки после ремонта – в будущем это избавит от гаданий.
