Медная шпонка для тихоходного узла
Когда речь заходит о соединении вала и ступицы в механизмах с низкой частотой вращения, многие машиностроители по привычке тянутся к стальной призматической шпонке. Однако в ряде ситуаций такой выбор приводит к неожиданным проблемам: задирам на посадочных поверхностях, коррозионному схватыванию или поломке дорогостоящих деталей при кратковременной перегрузке.
В подобных обстоятельствах на помощь приходит деталь из красной меди или её мягких сплавов, которая работает не хуже, а иногда и значительно лучше стального аналога. Давайте разберёмся, где и как правильно применить этот специфический элемент, какими параметрами он должен обладать и какие тонности важно знать при его установке в тихоходную передачу.
Основное предназначение медного шпоночного соединения в узлах с малой угловой скоростью (до 50 оборотов в минуту) — это не столько передача высоких крутящих моментов, сколько демпфирование ударных нагрузок и защита более дорогих сопряжённых поверхностей от повреждений. Возьмём, к примеру, привод винтового конвейера или ленточного транспортёра, где из-за неравномерной подачи материала возникают резкие рывки.
Стальная шпонка при такой работе начинает обминать стенки паза, вызывая люфт и последующую разбивку посадочного места. Медная вставка, обладая пластичностью и способностью к локальной деформации, принимает эти пиковые напряжения на себя, сохраняя геометрию вала и ступицы нетронутой.
Для изготовления подобных фиксаторов чаще всего используют электролитическую медь марок М1 и М2, а также бескислородную медь М00. Твёрдость по Бринеллю у такого материала после отжига не превышает 45-55 HB, что примерно в три раза ниже, чем у обычной конструкционной стали Ст3.
Именно эта мягкость обеспечивает главное преимущество: при возникновении аварийного момента срезающая сила действует на шпонку, а не на дорогой шлицевой вал или прецизионную ступицу. Следует помнить, что для ответственных тихоходных передач (например, в подъёмных механизмах) недопустимо использовать латунь Л63 или бронзу БрОФ, так как эти материалы более жёсткие и хрупкие — они не обеспечат нужного защитного эффекта.
Теперь перейдём к геометрическим соотношениям. Для нормальной работы в тихоходном режиме поперечное сечение медного элемента нужно рассчитывать не по стандартным таблицам для стальных шпонок, а с пониженным допускаемым напряжением смятия.
На практике это означает увеличение длины детали в 1,3–1,5 раза по сравнению с проектной длиной стального аналога. Так, если по расчёту для стальной шпонки шириной 12 мм требовалась длина 36 мм, то для медной вставки той же ширины длину стоит принимать порядка 50–54 мм.
Размеры паза во втулке и на валу при этом остаются стандартными (по ГОСТ 23360), но сами пазы следует выполнять с более чистой поверхностью — шероховатость Ra 1,6 мкм вместо обычной Ra 3,2 мкм, чтобы мягкий металл не задирался при монтаже.
Один из ключевых моментов, который часто упускают из виду, — это посадка медной шпонки в паз. В отличие от стального аналога, где допускается небольшой натяг или переходная посадка, для цветного элемента следует предусматривать гарантированный зазор.
По боковым граням зазор должен составлять от 0,05 до 0,15 мм на сторону при ширине шпонки до 20 мм. По высоте — между верхней гранью детали и дном паза ступицы — оставляют зазор 0,2–0,3 мм.
Такой люфт необходим, потому что мягкая медь в процессе работы будет слегка расплющиваться, и если изначально зажать её плотно, то после первой же перегрузки она заклинит соединение, и разобрать узел станет крайне сложно.

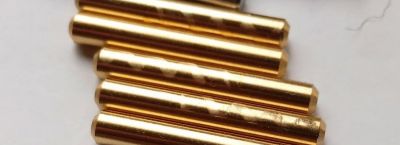

При изготовлении подобной детали в слесарной мастерской не стоит пытаться вырезать её из толстого листа с помощью зубила или ножовки с мелким зубом. Лучший подход — взять пруток круглого сечения подходящего диаметра и расплющить его в холодном состоянии до нужной толщины, а затем обработать напильником или фрезой.
Медь обладает высокой теплопроводностью, поэтому при сверлении отверстий под фиксацию (например, под винты для осевой фиксации) нужно использовать только острые свёрла с углом заточки 110–120 градусов и подавать смазочно-охлаждающую жидкость на основе машинного масла. Без охлаждения сверло быстро засаливается медной стружкой и ломается.
Интересный факт из ремонтной практики: в тихоходных узлах сельскохозяйственных машин, работающих в условиях абразивной пыли, медная шпонка служит своеобразным индикатором износа. Когда через несколько сезонов эксплуатации вы замечаете, что соединение начало люфтить, достаточно выбить остатки старой детали, измерить паз и изготовить новую вставку на 0,2–0,3 мм толще прежней.
Вал и ступица при этом остаются практически в идеальном состоянии. Со стальным же шпоночным соединением при появлении люфта приходится фрезеровать более широкий паз, а иногда и заменять весь вал.
Для узлов с особо жёсткими требованиями к позиционированию (скажем, в поворотных механизмах строительной техники) имеет смысл применять медные шпонки с дополнительной термообработкой. Нагрев заготовки до 600–650 градусов Цельсия с последующим быстрым охлаждением в воде снимает внутренние напряжения и делает металл максимально пластичным.
После такой операции твёрдость падает до 35–40 HB, а относительное удлинение достигает 45–50%. Деталь становится похожей на очень плотную резину: она легко обминается под нагрузкой, но не ломается и не крошится.
Эта особенность оказывается крайне полезной при монтаже в труднодоступных местах, где невозможно применить прессовую посадку.
Не стоит забывать и о гальванической паре, которая возникает при контакте меди со сталью в присутствии влаги. Для тихоходного узла, работающего в сухом помещении или под слоем густой смазки (например, солидол или литол), этот фактор не критичен.
Но если механизм эксплуатируется на открытом воздухе или в условиях периодического увлажнения, необходимо либо покрывать стальные поверхности тонким слоем цинковой грунтовки, либо использовать медную шпонку, легированную 0,5–1% алюминия (марка МА1). Такой сплав заметно устойчивее к электрохимической коррозии и при этом сохраняет необходимую пластичность.
При сборке тихоходного соединения с подобным фиксатором никогда не забивайте его молотком с натягом — только устанавливайте свободно, от руки, а затем фиксируйте от осевого сдвига с помощью стопорных винтов или шплинтованных планок. Ударная запрессовка вызовет раздачу мягкого металла, и шпонка просто застрянет в пазу ещё до начала работы.
В случае, когда конструкция вынуждает использовать натяг (например, в узле с реверсивными толчками), разумно поставить две медных детали рядом в один паз, разделив их стальной распорной пластиной толщиной 1–2 мм. Такая схема позволяет сохранить защитные свойства и одновременно устранить люфт.
Параметры, которые стоит контролировать перед установкой: фактическая ширина изготовленной шпонки не должна отличаться от номинала более чем на минус 0,1 мм, а радиусы скруглений на торцах (если они предусмотрены чертежом) следует выполнять не более 0,5 мм. Острые кромки на детали из красной меди нужно обязательно притупить мелким бархатным напильником — иначе при монтаже они начнут скалываться и засорят паз абразивной медной пылью.
Эта пыль, смешиваясь со смазкой, превращается в отличную притирочную пасту и за несколько дней работы может вывести зазоры из допустимых пределов.
Если вы ремонтируете импортное оборудование, где валы и ступицы термически обработаны до высокой твёрдости (50-55 HRC), то применение медного элемента становится практически единственным разумным решением. Стальная шпонка при перегрузке либо срежется с разрывом кромок паза, что потребует сложного восстановления поверхности, либо передаст удар на шлицы, разрушив их.
Мягкая вставка в такой ситуации просто смнётся без повреждения дорогих компонентов, и для восстановления работоспособности достаточно будет выбить остатки меди и установить новую деталь. Это особенно ценно, когда запасной вал стоит как крыло от самолёта, а простой линии грозит огромными убытками.
В качестве практической рекомендации: всегда держите в мастерской заготовки из меди М1 квадратного сечения 10х10, 12х12 и 16х16 мм, отожжённые и слегка промасленные. Их легко доработать до нужных размеров обычным слесарным инструментом за 10–15 минут.
Для получения точной ширины лучше использовать не напильник, а старую фрезу или даже шлифовальный круг на ручном станке — так вы избежите заусенцев. И помните: в тихоходном узле медная шпонка — это не удешевление конструкции, а сознательное повышение её ремонтопригодности и живучести.
При грамотном расчёте и аккуратной подгонке она прослужит не меньше стального аналога, но при этом сохранит от разрушения гораздо более ценные детали.
