Подгонка шпонки по месту шабером

Когда перед слесарем встает задача обеспечить неподвижное соединение вала и ступицы, шпоночный паз требует финишной доводки с высокой точностью. Шабер позволяет удалить припуск размером в несколько сотых долей миллиметра, добиваясь равномерного контакта по всей боковой грани.

Напильник для такой операции грубоват, он оставляет риски и может легко снять лишнее, превратив плотную посадку в болтающуюся.

Возьмите обычную призматическую шпонку, изготовленную по полю допуска h9, и паз, фрезерованный по P9. Номинальная ширина, скажем, 16 миллиметров, но реальные зазоры после механической обработки колеблются в пределах 0,2–0,3 мм.

Эту разницу и предстоит выбрать, подгоняя элемент непосредственно на рабочем месте.

Форма трехгранного шабера удобна для обработки плоских сторон шпоночного паза, хотя опытные мастера нередко пользуются плоским инструментом с шириной полотна 12–20 мм. Затачивайте его под углом 75–85 градусов для работы по конструкционной стали, а для чугуна режущую кромку делают острее — около 60–70 градусов.

Доводка алмазным бруском на зернистости М20 даст чистовой след без задиров.

Перед началом припасовки обязательно проверьте сам паз на наличие заусенцев от фрезы, особенно у кромок. Даже мельчайший грат в 0,05 мм исказит весь дальнейший результат, заставив снимать металл там, где это не требуется.

Пройдитесь бархатным напильником или личным надфилем по всем острым углам, но без фанатизма — основную геометрию нарушать не стоит.

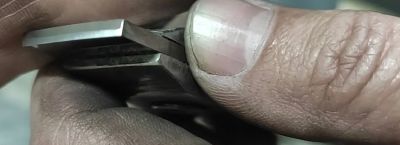

Самая кропотливая работа начинается с подготовки базовой стороны. Шпонку зажимают в тисках или укладывают на плите, после чего наносят тонкий слой краски — смесь сурика с машинным маслом в пропорции 1:3.

Эту сметанообразную пасту растирают по одной из широких граней, которая будет соприкасаться с дном паза, и по одному длинному боку. Затем деталь вставляют в посадочное место и легкими ударами медной выколотки осаживают до упора.

При вытаскивании стальной вставки вы увидите перенос краски на стенки паза в виде отдельных пятен. Их локализация укажет на выпуклости, которые мешают нормальной посадке.

Общее правило: синие отметины срезают шабером, совершая короткие движения от себя. Ширина рабочего хода обычно не превышает высоты гребенки — около 10–15 миллиметров, а заглубление резца составляет 0,005–0,01 мм за проход.

Следующий цикл снова покрывают краской, повторяя примерку до тех пор, пока распределение участков контакта не станет равномерным. Для черновой стадии достаточно 5–6 пятен на квадратный дюйм (примерно 6.45 квадратных сантиметра), а для ответственного соединения доводят до 10–12.

Контролируйте процесс щупом толщиной 0,02 мм, который не должен проходить между сопрягаемыми гранями у любой из кромок.

Уделите внимание вертикальной плоскости стыка. После подгонки стороны, прилегающей к дну, переходите к боковой грани шпонки, которая контактирует с рабочим бортом паза.

Здесь допустимый зазор по нормали к силовой нагрузке составляет 0,010–0,025 мм на длине 100 мм. Именно этот промежуток определяет, будет ли узел передавать крутящий момент с характерным щелчком или останется практически монолитным.

Обработку шабером стоит вести в два этапа: сначала грубые проходы с усилием до 5 кгс, чтобы быстро убрать крупные неровности, затем чистовые — с нажимом в 1–2 кгс. Меняйте направление резца после каждого цикла.

К примеру, если первый проход шел под углом 45 градусов к длинной оси детали, то следующий делайте под прямым углом или под 30 градусов в другую сторону. Так поверхность приобретает характерную матовую штриховку, напоминающую сетку.

Очень частая ошибка — попытка подогнать призматическую шпонку по всей длине сразу. Начинайте с торцевого участка в 30–40 мм, добившись на нем плотного контакта, и только затем расширяйте зону.

Постепенное увеличение площади позволяет избежать перекоса, когда одна сторона садится с натягом, а противоположная остается болтаться. При этом не забывайте контролировать скручивание заготовки — прогиб более 0,03 мм на 100 мм уже брак.

Шабер во время работы греется, поэтому каждые 15–20 минут делайте паузу, чтобы инструмент остыл. Тепловое расширение вносит погрешность: нагретый резец толщиной 6 мм может удлиниться на 0,004–0,005 мм, что для финишной доводки критично.

Работайте в хорошо освещенном месте, желательно под настольной лампой с боковым лучом — тени от царапин хорошо видны на краске.

Для особо точных соединений попробуйте метод притирки контрольной плитой без использования абразива. Нанесите на проверочную чугунную плиту слой масла, сверху положите шпонку и двигайте ее восьмеркообразными движениями.

Пятна контакта проявятся сами собой, а срезание выступов произойдет за счет микронеровностей. Такой способ дает погрешность формы не более 0,002 мм, но требует терпения — на деталь длиной 80 мм уходит около часа.

Имейте в виду, что стандартная шпонка шириной 20 мм и высотой 12 мм после грубой фрезеровки имеет на каждой грани волнистость с амплитудой около 0,04–0,07 мм. Шабер эти волны убирает последовательно, превращая макронеровности в микроканавки глубиной не более 0,003 мм на чистовом проходе.

Ваша задача — не стремиться к идеальному зеркалу, а добиться опорной площади не менее 75% от номинальной.

Практический совет: перед каждым новым циклом очищайте и деталь, и паз от стружки не наждачной бумагой, которую крошит, а чистой ветошью, смоченной керосином или уайт-спиритом. Абразивные частицы забивают поры инструмента и превращают обработку в непредсказуемое шлифование.

После финишного прохода протрите посадочное место спиртом для удаления масляной пленки перед окончательной сборкой.

Когда боковой зазор доведен до величины менее 0,015 мм, можно переходить к подгонке верхней грани. Высота шпонки обычно делается на 0,5–1,5 мм меньше глубины паза, чтобы оставался свободный объем для смазки.

Шабером здесь обрабатывают только тот край, который упирается в дно ступицы, причем снимают металл не по всей плоскости, а локально, выбирая искажения от предыдущих операций.

Один из признаков качественной подгонки — это слышимый акустический отклик. Вставленная в паз шпонка при ударе медным молоточком должна издавать звонкий, но не дребезжащий звук.

Глухой отрывистый тон свидетельствует о точечных контактах, а металлическое позвякивание — о наличии зазора в 0,02–0,03 мм. Слух опытного сборщика здесь не хуже измерительного прибора.
