Фрезеровка шпоночного паза ручной подачей
Когда возникает необходимость изготовить единичную деталь или восстановить изношенную посадочную поверхность, чаще всего приходится работать на универсальном фрезерном оборудовании без использования автоматических механизмов перемещения стола. В такой ситуации ручное управление продольной подачей становится основным способом формирования канавки под шпонку, и здесь важно понимать, как правильно организовать процесс, чтобы получить точные размеры и чистоту стенок.
В отличие от автоматической подачи, где скорость перемещения заготовки задана жестко, здесь оператор сам контролирует усилие, что при определенном опыте позволяет избежать поломки режущего инструмента.

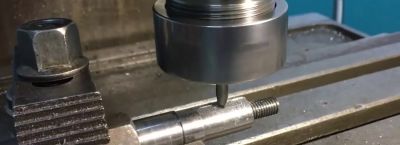

Для прорезания прямолинейного углубления под призматическую шпонку применяются концевые фрезы с цилиндрическим хвостовиком, диаметр которых точно соответствует номинальной ширине будущей канавки. Согласно ГОСТ 23360-78, ширина паза для валов диаметром от 6 до 50 мм варьируется от 2 до 14 мм, и под каждый типоразмер следует подбирать свой режущий инструмент с допуском на изготовление не выше h8.
В случае с твердыми материалами вроде закаленной стали 40Х или нержавейки 12Х18Н10Т предпочтительнее использовать фрезы из быстрорежущей стали Р6М5, а для обычных конструкционных сталей (Ст3, 20, 45) подойдут и более бюджетные варианты из Р9.
Перед началом обработки крайне важно правильно выставить заготовку относительно оси шпинделя — от этого зависит симметричность расположения канавки. Практикующие слесари часто используют для центровки щуп или тонкую стальную пластину, которую зажимают между боковой поверхностью фрезы и установочной призмой, добиваясь одинакового натяга с обеих сторон.
Делается это так: после чернового позиционирования на валу намечают риски по торцу, затем подводят инструмент вплотную к детали и легким вращением проверяют касание. Когда зазор с двух сторон одинаков, можно фиксировать консоль и поперечные салазки.
Ширина паза, полученная концевой фрезой, практически всегда соответствует диаметру режущей части, но вот глубину придется выдерживать с особой тщательностью. По тому же ГОСТу для призматических шпонок глубина канавки на валу составляет от 1,8 до 9 мм в зависимости от номинала соединения, а допуск на этот размер обычно задается по H13 или H15.
Чтобы не провалить глубину при ручном перемещении, рекомендую сначала пройти на 0,3-0,5 мм меньше требуемого значения, затем промерить углубление глубиномером и только потом доводить до чистового размера за один-два прохода.
Режимы резания при ручной подаче выбираются иначе, чем на станках с ЧПУ — здесь скорость перемещения стола постоянно меняется оператором, и ориентиром служит характер стружки и звук. Для фрез из быстрорежущей стали при обработке среднеуглеродистой стали 45 оптимальная окружная скорость составляет 15-20 м/мин, что при диаметре инструмента 10 мм соответствует частоте вращения шпинделя около 500-600 об/мин.
Подачу на один зуб в таких условиях лучше держать в пределах 0,02-0,04 мм, и если вы чувствуете сильную вибрацию или слышите треск, значит, ведете фрезу слишком быстро.
Одна из распространенных ошибок при работе с ручным перемещением — попытка снять весь припуск за один проход, особенно на глубоких канавках. Для паза глубиной 6-8 мм разумнее разбить операцию на три-четыре этапа: сначала выборка на 2-3 мм, затем промежуточный проход и финишный с минимальной глубиной 0,2-0,3 мм для получения чистой поверхности.
При сквозном фрезеровании, когда канавка доходит до торца вала, не забывайте уменьшать подачу перед выходом инструмента — это предотвратит скол кромки.
Контроль ширины полученного углубления осуществляется калибром-пробкой или раздвижным нутромером, но в полевых условиях чаще всего используют штангенциркуль с губками для измерения пазов. Допустимое отклонение по ширине для стандартных шпоночных соединений составляет от +0,025 до +0,075 мм для посадки N9 и от +0,05 до +0,1 мм для P9.
Если фреза дает меньший размер (что случается после переточки или из-за биения шпинделя), можно пройти инструментом того же диаметра повторно, слегка сместив стол в сторону, но этот метод требует аккуратности.
Особого внимания заслуживает обработка глухих пазов, не выходящих на край вала — здесь ручная подача становится единственным приемлемым вариантом, так как позволяет плавно остановить движение в конце прохода. В такой ситуации фрезу следует заглублять в материал не вертикальной подачей, а предварительным сверлением стартового отверстия диаметром чуть меньше ширины канавки.
Глубину сверления делают на 0,5-1 мм больше конечного размера паза, чтобы режущая часть концевой фрезы не упиралась в дно.
При работе с вязкими материалами, вроде алюминиевых сплавов АМг5 или АД31, остро встает проблема налипания стружки на зубья фрезы. Ручной режим позволяет вовремя заметить ухудшение качества поверхности и прервать подачу для очистки инструмента.
Я обычно смазываю зону резания густой смазкой (литолом) или использует подачу СОЖ из ручного пульверизатора — это снижает трение и улучшает вынос стружки. Скорость для цветных металлов можно повышать до 40-60 м/мин, что при диаметре 12 мм дает 1000-1500 об/мин, но подача при этом должна быть равномерной и достаточно быстрой, чтобы фреза не затиралась.
После завершения фрезеровки обязательно снимите заусенцы по краям канавки плоским бархатным напильником или мелкозернистым бруском. Даже небольшая неровность может помешать запрессовке шпонки или вызвать заклинивание при сборке.
Проверьте также радиальное биение дна паза относительно оси вала — для этого достаточно прокатить деталь по призмам с индикатором. Если биение превышает 0,05 мм на 100 мм длины, придется подшлифовать дно плоским надфилем вручную, что довольно трудоемко.
Измерение глубины в труднодоступных местах удобнее всего выполнять микрометрическим глубиномером с плоской пяткой, устанавливая его на соседнюю цилиндрическую поверхность вала. При этом от полученного показания нужно вычесть фактический радиус детали в этой точке, что несложно сделать штангенциркулем.
Допустимые отклонения для глубины обычно задаются по H13, то есть поле разброса может составлять 0,1-0,2 мм на малых размерах, но для ответственных соединений (редукторы, коробки передач) я рекомендую укладываться в плюс-минус 0,05 мм.
Практическое правило для подбора режимов: если при ручном движении стола вы ощущаете постоянное силовое сопротивление без рывков — процесс идет нормально. Рывки говорят о затуплении фрезы или неправильной скорости вращения; глухой стук — о биении в шпинделе или изношенных подшипниках.
В таких случаях лучше остановиться, проверить крепление инструмента и заменить его при необходимости, иначе велик риск испортить заготовку.
Когда ширина паза получается меньше требуемой на 0,03-0,05 мм (что часто бывает после использования новой концевой фрезы), можно пройти по стенкам вторичной обработкой с боковым смещением. Для этого после основного прохода выставляют стол поперечно на 0,02-0,03 мм и делают легкий проход на полную глубину, вращая инструмент против часовой стрелки, но такая доводка годна лишь для канавок не глубже 3-4 мм.
Для крупных пазов проще взять фрезу следующего номинального размера или переточить имеющуюся на меньший диаметр у специалиста.
В завершение стоит упомянуть об одном неочевидном преимуществе ручной подачи: вы можете менять направление фрезерования с встречного на попутное прямо по ходу операции. Встречный способ, когда движение заготовки навстречу вращению фрезы, дает более чистую поверхность, но требует больших усилий.
Попутный, наоборот, снижает нагрузку, но может вызвать рывок при врезании на первой трети прохода. Для чистовых проходов лучше использовать встречный вариант, а для черновых — попутный, и ручное управление позволяет переключаться между ними без перенастройки станка.
