Чем опасна шпонка в ненагруженной зоне

Когда речь заходит о шпоночных соединениях, большинство специалистов сосредотачивается на передаче крутящего момента через рабочую грань детали. Однако наличие призматической вставки в участке вала, который не испытывает силового воздействия от ступицы, создает скрытую угрозу для всей конструкции.

Многие полагают, что лишний элемент не причинит вреда, если он не передает усилие, но практика работы с металлорежущим оборудованием и редукторами доказывает обратное.

Для начала разберемся, что именно понимается под ненагруженной зоной. В типовой схеме шпонка работает только той частью, которая контактирует с ответным пазом ступицы и воспринимает окружное усилие.

Остальные участки — выступающие концы или фрагменты под свободной втулкой — формально остаются без силового нагружения. Именно здесь и таится главная проблема.

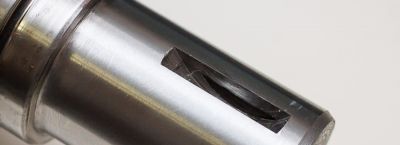

Основная опасность кроется в резком изменении геометрии вала. Любой паз, даже выполненный с высокой точностью, создает концентратор напряжений.

Когда на вал действуют изгибающие или переменные знакопеременные нагрузки, у краев шпоночного углубления возникают локальные перенапряжения. В зоне, где нет плотного контакта со ступицей, этот эффект проявляется особенно ярко, поскольку отсутствует подпирающее действие от запрессованной детали.

Приведу конкретные цифры из справочников по расчету на прочность. Коэффициент концентрации для шпоночного паза в зоне галтели достигает значений 2,5–3,0 для углеродистых сталей и 3,5–4,5 для легированных марок.

Это означает, что при номинальном напряжении 100 МПа в сечении реальные пиковые значения могут подскакивать до 350 МПа, что близко к пределу текучести обычной стали 45.

Для иллюстрации рассмотрим вал диаметром 50 мм из стали 40Х с пазом под шпонку 14х9 мм. Если свободная втулка сидит на участке длиной 80 мм, а шпоночный паз проходит под ней на всю длину, то каждый оборот при изгибе создает пульсацию напряжений у кромок.

При частоте вращения 1500 об/мин за сутки таких циклов накапливается более двух миллионов, что гарантированно приводит к усталостной трещине через 2–3 месяца непрерывной работы.

Особенно коварно поведение детали, когда в ненагруженной зоне оказывается не целая шпонка, а ее обломок или деформированный фрагмент. После среза или смятия рабочей части кусок металла может сместиться вдоль паза и заклинить в свободной полости.

Вращающийся вал при этом начинает бить, возникает вибрация с частотой, кратной оборотам, и вторичные ударные нагрузки разрушают посадочные поверхности.

С практической точки зрения, наличие лишнего элемента в нерабочей области часто провоцирует ошибки при монтаже. Молодые слесари, видя стандартную длину паза, стараются установить вставку по всей глубине гнезда, полагая, что так правильнее.

В итоге выступающий конец упирается в дно глухого канала ступицы, создавая осевое распорное усилие. Это дополнительно нагружает подшипники и искривляет геометрию вала, вызывая биение до 0,05–0,1 мм на длине 300 мм.

Для статических соединений с редкими пусками последствия не столь катастрофичны, но в механизмах с циклическими реверсами (к примеру, в приводах подачи станков) проблема обостряется. Металл в зоне кромки паза постепенно упрочняется от наклепа, теряет пластичность, и однажды при резком изменении направления вращения возникает хрупкое разрушение.

Вал ломается именно там, где находился «безвредный» хвостовик.

Нормативные документы — в частности, ГОСТ 23360-78 для призматических шпонок — рекомендуют подбирать длину детали строго по ширине ступицы с отрицательным допуском. Для посадок H9/h9 зазор между торцом вставки и дном канала не должен превышать 0,4 мм на каждые 100 мм длины.

Если ступица короче, оставшийся участок паза должен оставаться пустым. Игнорирование этого правила приводит к тому, что при затяжке соединения шпонка деформируется по всей плоскости контакта.

Любопытный факт из практики ремонта прокатных станов: при осмотре валков часто обнаруживают микротрещины, инициированные именно концевыми участками призматических деталей, которые не соприкасались с ответной частью. Эти повреждения развиваются со скоростью 0,2–0,5 мм за тысячу циклов нагружения, и к моменту обнаружения глубина дефекта достигает 15–20% от диаметра шейки, что делает вал непригодным для восстановления наплавкой.

В конструкциях с двумя шпонками, установленными под углом 180°, одна из них автоматически оказывается в зоне, сжатой с противоположной стороны. При передаче крутящего момента только одна грань пары воспринимает усилие, в то время как у соседней детали обе боковины остаются в зазоре (0,2–0,4 мм по стандартным посадкам).

Такой элемент начинает свободно перемещаться в поперечном направлении, вызывая при вибрации ударные контакты с кромками паза.

Для снижения рисков рекомендую при проектировании использовать либо короткие вставки, соответствующие длине ступицы, либо выполнять паз только на рабочем участке вала. Если же по технологическим причинам канавка проходила по всей шейке, перед сборкой стоит замерить фактический люфт щупом.

Зазор более 0,1 мм на сторону уже является поводом для замены детали на более длинную или для установки дополнительной распорной втулки.

Материал шпонки также играет роль. Детали из мягкой стали Ст3 при работе в свободной полости склонны к истиранию и образованию абразивной пыли.

Частицы металла размером 5–10 мкм попадают в смазку подшипников и работают как абразив, сокращая ресурс опор в 2–3 раза. Использование термоупрочненных вставок из стали 45 с закалкой до 38–42 HRC уменьшает износ, но не решает проблему концентрации напряжений.

Один из наглядных примеров — поломка вала насоса высокого давления. При демонтаже обнаружилось, что шпонка, установленная по всей длине канавки под свободной обоймой муфты, вызвала кольцевую трещину на глубину 4 мм от поверхности.

Расчет показал, что усталостная долговечность при таком исполнении снизилась с расчетных 10^7 циклов до 2,5·10^5 циклов — в 40 раз ниже допустимого.

Таким образом, наличие любого инородного тела в зоне, не передающей усилие, превращается в источник локальных перенапряжений и преждевременного разрушения. Грамотный подход требует либо полного удаления лишней части паза, либо жесткой фиксации элемента, исключающей его перемещение и ударные контакты.

Золотое правило механика: если деталь не работает — её не должно быть в конструкции.

В реальной сборке часто пренебрегают проверкой выступающей части шпонки относительно торца ступицы. Допустимый выступ для стандартных соединений — не более 0,5 мм для валов диаметром до 30 мм и 1 мм для более крупных размеров.

Превышение этого порога гарантирует появление дополнительного изгибающего момента от эксцентриситета при вращении.

При обработке пазов на фрезерных станках стоит контролировать радиус перехода у дна. Острые углы с радиусом менее 0,2 мм увеличивают коэффициент концентрации еще на 30–40% по сравнению с рекомендованными значениями 0,5–1,0 мм.

В зонах, где вставка не контактирует с нагрузкой, этот нюанс становится критическим, так как отсутствует компенсирующее влияние сжатия от ступицы.

Подводя итог, замечу: любая неприлегающая часть шпоночного соединения опасна не потенциальной возможностью передачи момента, а своим присутствием как концентратора и источника вибраций. Лучшее решение — проектировать паз точно под длину ступицы с запасом 1–2 мм на монтажный зазор, а оставшиеся полости заполнять технологическими пробками или оставлять пустыми.

Этот подход проверен десятилетиями эксплуатации редукторов, компрессоров и тяжелых станков.
