Как работает шпонка без натяга по высоте

Когда мы рассматриваем призматическое шпоночное соединение, большинство специалистов сразу вспоминает о посадках по ширине, но о вертикальном зазоре между верхней гранью элемента и дном паза в ступице часто говорят в последнюю очередь. Однако именно это незаполненное пространство вызывает множество вопросов у тех, кто только начинает разбираться в передаче крутящего момента.

Соединение без плотного прилегания по вертикальной плоскости считается не только допустимым, но и абсолютно нормальным с точки зрения конструкторской документации.

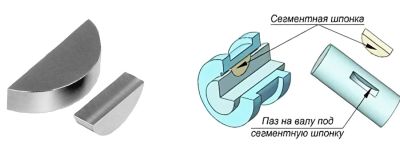

Согласно ГОСТ 23360, для стандартных шпонок предусмотрена посадка с зазором по высоте, и это не случайное решение. Дело в том, что рабочие поверхности, отвечающие за передачу усилия, — это боковые грани металлического вкладыша и соответствующие стенки пазов, выполненные на валу и во втулке.

Верхняя плоскость никогда не участвует в силовом контакте, так как между ней и дном ответного углубления всегда оставляют промежуток от 0,2 до 0,5 миллиметра в зависимости от номинального диаметра вала.

Для диаметра вала 40 миллиметров с полем допуска паза по ширине N9 или P9 допускается вертикальный люфт до 0,4 миллиметра. Такая величина появляется из-за разности полей допусков на высоту шпонки h9 и глубину паза в ступице H12 или H13.

Если взять конкретный пример: при высоте шпонки 8h9 (+0/-0,036 мм) и глубине паза в ступице 3,3H12 (+0,12/0 мм) мы получим гарантированный промежуток не менее 0,084 миллиметра.

Многие недостаточно опытные слесари ошибочно полагают, что устранение этого воздушного кармана путем подбора более высокой детали улучшит работу механизма. На практике такая доработка приводит к серьезным проблемам при сборке, поскольку даже минимальный натяг по вертикальной плоскости вызывает дополнительные напряжения в ступице.

При запрессовке втулки на вал излишнее давление через шпоночный элемент передается на дно углубления и может расколоть ступицу из чугуна или силумина.

Механизм передачи усилия при наличии зазора по высоте работает по простому принципу: крутящий момент воспринимается исключительно боковыми гранями. В момент приложения нагрузки одна из двух вертикальных плоскостей прижимается к стенке паза, и через зону контакта происходит передача окружного усилия.

Вторая грань остается ненагруженной до тех пор, пока направление вращения не изменится на противоположное.

При расчёте на смятие используют формулу σсм = 2Mкр / (d * (h  - t1) * l), где Mкр — передаваемый момент, d — диаметр вала, h — полная высота, t1 — глубина паза в валу, l — рабочая длина. Обратите внимание, что из высоты вычитается именно величина t1, а не полная глубина посадки.

Это подтверждает тот факт, что рабочая высота ограничивается боковыми гранями, а не верхней плоскостью.

На практике излишний вертикальный промежуток сверх допустимых значений приводит к перекосу соединительного элемента в пазу. Когда зазор превышает 0,7 миллиметра, при резком старте прямоугольный вкладыш начинает поворачиваться в поперечном сечении, цепляя углами стенки углубления.

Такой режим работы быстро разрушает кромки пазов и вызывает концентрацию напряжений в металле вала.

Особенно критично соблюдение вертикального зазора в тихоходных механизмах с реверсивным движением. Для ленточных конвейеров или шаровых мельниц, где направление вращения меняется циклично, чрезмерный люфт вызывает ударные нагрузки на боковые грани при каждом пуске.

В результате через несколько месяцев эксплуатации обнаруживается смятие рабочих плоскостей и ослабление посадки по ширине.

Нормальная работа с гарантированным зазором по высоте обеспечивается правильным выбором посадок для пазов. Для тяжелонагруженных соединений рекомендовано использовать поля допуска P9 или N9 для ширины паза вала, а для ступицы — D10 или Js9.

При этом глубина углублений всегда должна соответствовать табличным значениям из справочника анисимова с учётом класса точности изделия.

Термическая обработка шпонок также влияет на допустимую величину вертикального промежутка. Для деталей из закаленной стали с твёрдостью 40–45 HRC допускается уменьшение зазора до 0,1 миллиметра, поскольку материал обладает повышенной стойкостью к ударным нагрузкам.

В случае с мягкими шпонками из обычной конструкционной стали Ст3 без термоупрочнения необходимо строго выдерживать верхнюю границу допуска, иначе при малейшем перекосе произойдет пластическая деформация верхней грани.

Изготовители часто пренебрегают требованием к чистоте обработки дна паза в ступице, считая эту поверхность неответственной. Шероховатость Rz 40 мкм вместо положенных Rz 20 способствует постепенному износу верхней плоскости шпонки при вибрациях.

Хотя прямой передачи усилия здесь нет, постоянное трение из-за микроперемещений со временем выбивает частицы металла, заполняющие зазор и создающие эффект клина.

В ремонтной практике встречаются случаи, когда старую ступицу с изношенными боковыми гранями пытаются восстановить, устанавливая шпонку с увеличенной высотой. Такой метод ошибочен, поскольку растачивание посадочного отверстия и последующая напрессовка втулки с натягом неизбежно приведут к контакту верхней плоскости с дном.

При затяжке соединения эти детали создадут дополнительное распирающее усилие, которое часто разрушает ступицу.

Для диаметров валов от 60 до 80 миллиметров стандартное соотношение рабочей высоты (h  - t1) к полной высоте h составляет 0,4–0,45. Например, при сечении 18х11 мм рабочая высота равна 4,3 миллиметра, что составляет всего 39 процентов от полного размера.

Именно поэтому даже значительный вертикальный люфт не снижает несущей способности, так как передающий сечение участок находится в боковой зоне.

Интересное обстоятельство: в авиационных двигателях, где требования к надёжности максимальны, проектировщики сознательно увеличивают зазор по высоте до 0,5–0,6 миллиметра. Это делается для компенсации теплового расширения деталей из разных материалов: стальная шпонка и алюминиевая ступица при рабочих температурах до 150 градусов увеличиваются в размерах неодинаково.

Промежуток позволяет избежать заклинивания при нагреве и сохранить подвижность соединения.

При самостоятельном изготовлении деталей не стоит пытаться подогнать шпонку по высоте с помощью шабрения или шлифовки верхней плоскости. Любое уменьшение этого размера увеличивает зазор, что безопасно для работы, но снижает жесткость фиксации ступицы на валу.

Оптимальный вариант — использовать стандартные пластины с полем допуска h9 и контролировать глубину паза в ступице режущим инструментом с точностью до 0,05 миллиметра.

В быстроходных редукторах с окружной скоростью более 15 м/с вертикальный промежуток играет роль демпфирующего элемента. Микроперемещения в этом зазоре гасят высокочастотные колебания, которые возникают из-за погрешностей зубчатого зацепления.

Если плотно зажать шпонку по вертикали, вибрации начнут передаваться непосредственно на ступицу и вал, что приведёт к ускоренному износу подшипниковых узлов.

Контроль реальной величины зазора после сборки можно выполнить косвенным методом: замерить момент страгивания ступицы относительно вала перед нагружением механизма. В правильно собранном узле с номинальным зазором до 0,3 мм проворачивание втулки рукой без рычага невозможно из-за трения между боковыми гранями и стенками пазов.

Люфт по высоте никак не проявляется при такой проверке, что ещё раз подтверждает: эта плоскость не участвует в фиксации.
