Как отличить усталостную трещину шпонки от среза

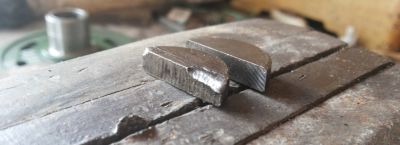

Когда в трансмиссии возникает отказ, а шпоночное соединение оказывается разрушенным, перед мастером встаёт задача определить причину поломки. От правильного диагноза зависит, что менять — только вышедшую из строя деталь или весь узел, поскольку усталостное растрескивание и срез имеют разную природу и требуют разных мер.

При сдвиговом разрушении виновницей оказывается одномоментная перегрузка, тогда как усталостная трещина развивается постепенно из-за циклических знакопеременных нагрузок, незаметно накапливая повреждения.

Срез представляет собой пластическое отделение части шпонки по плоскости, совпадающей с направлением действующей силы. Такой излом выглядит как чёткая, ровная площадка с ярко выраженным блеском, часто без следов существенной деформации по краям.

Для качественной стали, прошедшей термообработку до твёрдости 30-35 HRC, срез происходит почти мгновенно при превышении предела прочности на сдвиг, который для шпонок из стали 45 составляет около 240-280 МПа. В случае с обычной конструкционной сталью без закалки поверхность среза может быть волокнистой, матовой, но однородной по всей зоне отделения.

Усталостное разрушение выглядит совершенно иначе: оно всегда начинается с микротрещины в зоне концентратора напряжений — у края шпоночного паза или в месте посадки с натягом. От этой точки расходятся две характерные области: гладкая притёртая зона развития трещины и хрупкий долом.

Первая область имеет ровную, словно полированную поверхность с раковинами (полосами приостановки), которые видны как дугообразные линии на изломе. Она формируется в течение тысяч или миллионов циклов нагружения, когда берега трещины трутся друг о друга, зашлифовывая микронеровности.

Вторая область долома возникает, когда оставшееся сечение уже не способно выдержать пиковую нагрузку, и происходит окончательный отрыв. Эта зона имеет строение типичного вязкого или хрупкого излома — зернистое, с характерным рельефом, без следов взаимного трения.

Долю долома легко оценить визуально: если она занимает более 20-30% от площади сечения, то усталостная трещина успела развиться глубоко, а финальная перегрузка была относительно невелика. Напротив, маленькая зона долома (менее 10%) указывает на то, что надлом возник при высокой циклической нагрузке практически на последней стадии.

Сравните цвет поверхностей: зона усталостного распространения всегда имеет более тёмный оттенок из-за окисления, так как трещина была открыта для воздуха долгое время. Для среза характерен свежий металлический блеск без следов окислов, поскольку разрушение произошло в одно мгновение.

Этот признак особенно надёжен при работе узла в среде с маслом или влагой — продукты коррозии проникают даже в микроскопические зазоры усталостной трещины, окрашивая её плоскость в бурый или серый цвет, тогда как срез остаётся чистым.

Внимательно осмотрите боковые грани шпонки: при срезе они практически не меняют свою форму, оставаясь плоскими и параллельными. В случае же с усталостным механизмом часто наблюдается смятие или микроподвалы на кромках в зоне начальной трещины, поскольку концентратор напряжений вызывает местную пластическую деформацию ещё до появления разрыва.

По ГОСТ 23360-78 для призматических шпонок нормируется зазор по ширине паза в пределах 0,1-0,4 мм в зависимости от номинального размера, и любое превышение этого допуска резко повышает склонность к усталостному растрескиванию.

Практический приём: возьмите лупу с 10-20-кратным увеличением и изучите область, прилегающую к повреждению. При усталостном развитии вы увидите несколько расходящихся от одного центра мелких линий, напоминающих трещины усыхания глины — это следы последовательного продвижения фронта надлома.

Срез же даёт единую линию отрыва без какой-либо разветвлённой сети. Для соединений, работающих с частыми пусками и реверсами (ленточные конвейеры, прессы, транспортёры), вероятность усталостного сценария возрастает в разы, даже при номинальном моменте.

Измерьте твёрдость повреждённой детали индентором Роквелла или по Виккерсу. Шпонки из некалёной стали с твёрдостью 160-220 НВ склонны к срезу при кратковременном пике нагрузки, а закалённые до 40-45 HRC — к хрупкому излому, но при циклическом нагружении у них быстрее зарождается усталостная трещина.

По европейскому стандарту DIN 6885 для ответственных узлов рекомендуется использовать шпонки из стали C45 с улучшением (закалка+высокий отпуск) до твёрдости 25-30 HRC — это обеспечивает наилучшее сопротивление обоим видам разрушений.

Обратите внимание на характер сопряжения с валом и ступицей. Следы фреттинг-коррозии (ржавчина в виде мелкого порошка) на посадочных поверхностях шпонки — верный признак длительной работы с микроперемещениями, то есть наличия переменной нагрузки.

Такой износ неизбежно ведёт к усталостной трещине, стартующей от края паза. При срезе подобных коррозионных отложений не бывает, поскольку поломка происходит за доли секунды, не успевая развить фреттинг.

Для валов диаметром 40-60 мм стандартная шпонка 12x8 мм имеет рабочую высоту около 5-6 мм. Рассчитаем напряжение среза: при передаваемом моменте 500 Н·м площадь среза составит примерно 60 мм² (длина шпонки 50 мм × высота выступающей части), напряжение достигнет 500 / (0,05*0,006) ≈ 167 МПа.

Это ниже предела текучести стали 45, но при пульсирующей нагрузке с амплитудой 150 МПа и коэффициентом асимметрии цикла R=0 усталостное повреждение может возникнуть уже после 10⁵-10⁶ циклов, тогда как для среза нужен пик свыше 280 МПа.

Как отличить их в полевых условиях без лаборатории? Попробуйте совместить обломки — при срезе они складываются без зазора, как пазл, с ровным прилеганием плоскостей.

Усталостная трещина оставляет неровный, часто извилистый стык с промежутками, поскольку процесс шёл неравномерно по сечению. Также приложите к излому каплю масла индустриального И-20А: на гладкой полированной поверхности усталостной зоны масло растекается медленно, а на свежем срезе впитывается почти мгновенно из-за развитого микрорельефа.

Запомните важный ориентир: срез — это пластический сдвиг с чёткими двумя зонами (смятие и отрыв) только в случае очень мягких материалов. Для нормализованной стали 35-45 срез всегда даёт однородную матовую плоскость.

Усталостное же разрушение обязательно демонстрирует две разные текстуры — притёртую и зернистую. Если вы видите всего одну разновидность поверхности излома, перед вами почти наверняка срез либо перегрузка хрупкого материала (например, чугунной шпонки — но такие почти не применяются).

Для реального производства характерен смешанный сценарий: сначала усталостная микротрещина, а затем долом по типу среза от превышения момента. В такой ситуации опознавательным признаком служит гладкий пятнистый участок у одного из боковых углов шпонки и свежий блестящий излом на остальной площади.

Причинами подобного являются ослабление посадки, износ паза или неправильно выбранная длина детали (менее 0,8 от диаметра вала). По ГОСТ Р 52543-2006 минимальная рабочая длина шпонки должна составлять не менее 1,5 высоты, иначе концентрация напряжений у краёв неизбежна.

И последний практический совет: всегда фиксируйте ориентацию разрушенной шпонки в узле. Трещина усталости зарождается со стороны действия максимальных растягивающих напряжений.

Для вращающегося вала эта сторона противоположна направлению приложенной радиальной силы. Срез же не зависит от ориентации — он разрушает сечение равномерно по всей контактной площадке.

Сопоставив направление волн на притёртой зоне с вектором нагрузки, вы с высокой вероятностью определите виновника поломки и сможете скорректировать режим работы механизма.
