Как отверстие под смазку ослабляет шпонку
Любой слесарь, работавший с редукторами или тяжелыми передачами, знает: шпоночное соединение требует целостности материала. Но когда конструктор закладывает канал для подачи масла прямо через тело шпонки, несущая способность детали падает куда серьезнее, чем кажется на первый взгляд.
Проблема здесь не просто в уменьшении сечения, а в изменении характера напряжений, которые возникают при передаче крутящего момента. Давайте разберемся с реальными цифрами и механизмами разрушения, чтобы вы могли избежать ошибок при проектировании или ремонте.
Возьмем стандартную призматическую шпонку по ГОСТ 23360-78 для вала диаметром 60 мм. Ее типовые размеры: ширина 18 мм, высота 11 мм, рабочая длина обычно 70-100 мм.

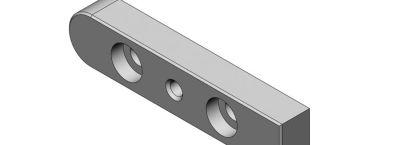

Расчетное напряжение смятия на боковых гранях в нормальных условиях составляет для стали 45 до 120 МПа при спокойной нагрузке. Теперь представьте, что по центру шпонки вдоль ее длины просверлено сквозное отверстие диаметром 4-6 мм для подачи смазки к подшипнику.
Это отверстие не просто убирает металл, оно создает концентратор напряжений, причем в самой нагруженной зоне — на границе между основанием и боковой поверхностью.
В чем заключается физика ослабления? Шпонка работает преимущественно на срез и смятие.
Срез происходит по продольной плоскости, совпадающей с границей между шпонкой и дном паза вала. При наличии отверстия эффективная площадь среза уменьшается на величину проекции этого отверстия на плоскость среза.
Для отверстия диаметром 5 мм и высоты шпонки 11 мм потеря площади составит примерно 5*11 = 55 мм². Исходная площадь среза для шпонки длиной 80 мм равна 80*11 = 880 мм². Казалось бы, потеря всего 6% — не смертельно. Но напряжение среза распределяется неравномерно, и отверстие становится очагом микротрещин.
Куда более опасен эффект концентрации напряжений при смятии боковой поверхности. Когда крутящий момент передается от вала к ступице, боковая грань шпонки испытывает давление, распределенное по всей высоте.
Отверстие, расположенное в толще металла, создает местное увеличение напряжений в 2-3 раза, так как материал вокруг него вынужден деформироваться с большей интенсивностью. На практике это означает, что при пусковой перегрузке или ударе именно около отверстия зарождается пластическая деформация, которая быстро превращается в трещину.
Я не раз наблюдал такие случаи на разобранных редукторах заводских станков: шпонка оказывалась треснувшей точно по линии отверстия, идущей от края к краю.
Для иллюстрации обратимся к расчету по методу конечных элементов, который подтверждается экспериментами. При отверстии диаметром 0.3 от высоты шпонки (то есть 3.3 мм для 11-миллиметровой детали) коэффициент концентрации напряжений Kt достигает 2.1.
Это значит, что локальное напряжение в зоне отверстия превышает номинальное более чем вдвое. Если же диаметр отверстия увеличить до 6 мм (0.55 от высоты), Kt подскакивает до 3.5.
При таком показателе даже штатная нагрузка в 100 МПа превращается в 350 МПа на стенках канала, что выше предела текучести обычной конструкционной стали (для стали 45 — 360 МПа, но при наличии дефектов — ниже). Результат предсказуем: шпонка выдерживает один-два цикла нагружения, после чего ломается.
Особенно критична ситуация с закаленными шпонками из стали 40Х, которые имеют твердость 45-50 HRC. Высокая твердость делает материал хрупким, и любое отверстие работает как надрез.
Трещина в таком случае распространяется мгновенно, без предварительной пластической деформации, так что вы не услышите характерного хруста, а просто обнаружите обломки при разборке узла. Практический совет: если без канала для смазки не обойтись, никогда не сверлите саму шпонку.
Вместо этого используйте отверстие в валу, выходящее в торец шпоночного паза, или сделайте кольцевую канавку на ступице. Эти способы позволяют подвести масло к подшипнику, не нарушая силового контура соединения.
Теперь рассмотрим случай, когда отверстие под смазку располагается не в теле шпонки, а в валу непосредственно под ней. Такое часто встречается в конструкциях, где масло подается через радиальный канал, который пересекает дно шпоночного паза.
На первый взгляд, шпонка остается целой, и проблема неочевидна. Однако дно паза служит опорной поверхностью для шпонки, воспринимающей усилия от смятия боковых граней.
Если под шпонкой есть пустота в виде отверстия, то при затяжке соединения или при действии знакопеременных нагрузок шпонка начинает изгибаться в эту полость. Возникает дополнительное напряжение изгиба, которого в нормальном соединении нет.
Для примера: вал диаметром 50 мм, шпоночный паз глубиной 5 мм, под ним просверлено отверстие диаметром 4 мм для подвода масла. Толщина металла между дном паза и отверстием составляет всего 1-2 мм — этого недостаточно для жесткой опоры.
При крутящем моменте 500 Н·м боковая сила, действующая на шпонку длиной 60 мм, достигает примерно 15 кН. Эта сила давит на шпонку, а шпонка, в свою очередь, давит на дно паза.
Тонкая перемычка прогибается, и шпонка получает дополнительный изгибающий момент, который легко вычисляется как сила, умноженная на плечо, равное половине диаметра отверстия. В результате напряжение в материале шпонки возрастает на 20-30%, а если учесть усталостный характер нагружения — ресурс сокращается в разы.
На производстве я рекомендую придерживаться правила: расстояние от дна шпоночного паза до любого другого отверстия в валу должно быть не менее 0.5 диаметра вала, но никак не 1-2 мм. В нормативах (например, в отраслевых руководствах по редукторостроению) указано, что минимальная толщина стенки между пазом и каналом для смазки составляет 5-8 мм для валов диаметром 40-80 мм.
Если вы не можете обеспечить эту толщину, лучше перенести отверстие в торец вала или использовать осевую канавку в ступице. Поверьте, возня с дополнительной уплотнительной шайбой того стоит — сломанная шпонка часто влечет за собой разбитый паз и замену всего вала.
Еще один нюанс касается сегментных шпонок по ГОСТ 24071-97, которые часто применяются в конических соединениях. Их форма — сегмент диска, и площадь поперечного сечения относительно невелика.
Любое отверстие здесь практически гарантирует разрушение, так как сегментная шпонка работает в условиях сложного напряженного состояния — срез по двум плоскостям и смятие одновременно. Встречал конструкцию, где в такой шпонке было просверлено отверстие 3 мм для смазки подшипника выходного вала.
Результат: после 30 часов работы шпонка разломилась на три части, причем осколки повредили посадочные поверхности. Единственный разумный выход в подобных узлах — отказаться от идеи сверления шпонки и сделать канавку на самом валу, с выходом через торец.
Наконец, стоит обратить внимание на расположение отверстия по длине шпонки. Если оно находится в середине, ослабление максимально, так как здесь изгибающий момент от неравномерного прилегания ступицы достигает пика.
Но если крайне необходимо просверлить шпонку (например, для уникального оборудования, где нет других вариантов), старайтесь сместить отверстие к одному из торцов, где напряжения при смятии и срезе ниже на 15-20%. Однако длину шпонки при этом придется увеличить, чтобы компенсировать потерю несущей способности.
Расчет показывает: для сохранения исходной прочности при одном отверстии диаметром 4 мм в шпонке шириной 16 мм и высотой 10 мм требуется нарастить длину на 12-15%. На практике это означает переход с 80-миллиметровой шпонки на 90-миллиметровую, но при условии, что ступица позволяет такую длину.
Подводя практический итог: любое нарушение целостности шпонки отверстием ведет к снижению ресурса и риску хрупкого разрушения, что особенно опасно для быстроходных механизмов. Если вы проектируете узел с подводом смазки через шпоночное соединение, сначала рассмотрите альтернативы: канавки в ступице, осевые сверления в валу, смазку через торцевые крышки.
Когда же без сверления шпонки не обойтись (что бывает редко), обязательно проведите проверочный расчет с коэффициентом концентрации не менее 2.0 и увеличьте длину шпонки пропорционально ослаблению. И помните: сталь — материал пластичный только до тех пор, пока вы не сделали в ней дырку в неподходящем месте.
