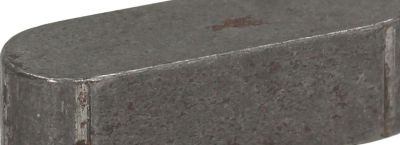

Как работает шпонка с наплавленным буртиком
В практике слесарно-сборочных работ нередко встречаются ситуации, где стандартная призматическая деталь неспособна надежно удерживать сопряженные узлы от осевого перемещения. В таких условиях выручает модифицированный вариант — элемент, на котором с помощью электродуговой или газопламенной наплавки сформирован дополнительный упор в виде кольцевого выступа.
Этот технологический прием превращает обычный пазовый соединитель в универсальный фиксатор, одновременно воспринимающий как вращающий момент, так и продольные нагрузки. Подобное решение особенно востребовано в тяжелом машиностроении, при ремонте редукторов и в узлах трансмиссии строительной техники.
Суть работы такого изделия заключается в том, что наплавленный бортик, расположенный с одной из торцевых сторон, плотно упирается в стенку паза на валу или в торец ступицы, предотвращая сдвиг детали вдоль оси. При этом основная часть — призматическое тело — функционирует классическим образом: её боковые грани взаимодействуют с пазами вала и втулки, передавая крутящий момент через деформацию сдвига.
Так, один элемент выполняет две функции, заменяя собой комбинацию из шпонки и стопорного кольца или винта. Следует отметить, что наплавка практически не снижает прочность исходной заготовки, если правильно выбран режим нагрева и последующей термообработки.
Для изготовления подобных деталей чаще всего применяют среднеуглеродистые стали вроде 45 или 40Х, поскольку они хорошо поддаются упрочнению после сварки. Сам выступ формируется электродом с основным покрытием типа УОНИ-13/55 или наплавочной проволокой Св-08Г2С под слоем флюса.
Твердость наплавленного металла в состоянии поставки достигает 45–50 HRC, что заметно выше, чем у базового материала (обычно 25–30 HRC для нормализованной заготовки). Для снятия внутренних напряжений изделие подвергают низкотемпературному отпуску при температуре 180–200 °C в течение двух часов.
Параметры выступов жестко регламентируются условиями эксплуатации. Обычно высота буртика составляет от 1,5 до 3 мм, а его ширина в осевом направлении не менее 2 мм — иначе при ударных нагрузках возможен срез ограничителя.
В случае с валами диаметром 60–80 мм рекомендованная толщина наплавленного слоя равна 2,5 мм с последующей механической обработкой до чистого размера. Радиус перехода от буртика к телу шпонки не должен быть меньше 0,5 мм, чтобы исключить концентрацию напряжений. Все размеры контролируют шаблоном или глубиномером после фрезерования наплыва.
Посадка такого элемента в паз имеет свои нюансы. Для свободного перемещения вдоль канавки при монтаже предусматривают зазор по длине 0,2–0,4 мм на сторону, но наплавленный упор должен входить в выборку на валу с натягом не более 0,05 мм.
Идеальный вариант — когда буртик садится по переходной посадке H7/js6, а сама направляющая часть соответствует скользящей H7/h7. На практике часто используют следующий прием: после наплавки выступ обрабатывают заподлицо с боковой гранью, затем маркируют положение и подгоняют напильником непосредственно на валу. Это гарантирует отсутствие люфта и перекосов.
В ремонтных условиях нередко возникает необходимость восстановить изношенную канавку под такой фиксатор. Если стандартная проточка расширилась, наплавку буртика делают увеличенной на 0,3–0,5 мм по сравнению с чертежом, а затем фрезеруют до нужного размера.
Однако следует помнить: толщина слоя не должна превышать 5 мм, иначе из-за перегрева структура стали переходит в мартенсит с риском хрупкого разрушения. Для ответственных соединений (трансмиссия лебедки, ходоуменьшитель экскаватора) предпочтительнее заказывать новую деталь с заводским буртом, полученным методом горячей штамповки.
Сравнение с другими способами осевой фиксации показывает преимущества рассматриваемой конструкции. К примеру, установка стопорного винта требует сверления отверстия в валу, что ослабляет его сечение, а применение пружинных колец ограничено глубиной паза и не работает при высоких оборотах.
Здесь же наплавленный элемент не создает дополнительных концентраторов напряжений, поскольку выступ является органичной частью тела. По несущей способности одна такая деталь при высоте буртика 2 мм и ширине 6 мм выдерживает осевую нагрузку до 8 кН для стали 45, что подтверждается расчетом: F = (τ * S), где τ = 140 МПа, S = 12 мм² — площадь среза.
Изготовители часто экономят на термообработке после наплавки, что приводит к печальным последствиям. У нас был случай на цементном заводе: вал мельницы диаметром 120 мм оснастили шпонкой без отпуска — уже через неделю буртик раскрошился на фрагменты.
Поэтому всегда требуйте сертификат на режим сварки и протокол замера твердости. Допустимые значения: для рабочей зоны выступа 40–48 HRC, для основного тела — не ниже 30 HRC. Превышение этих порогов делает металл стекловидным, а занижение приводит к пластическому смятию.
При монтаже узла с таким соединителем нужно соблюдать несколько практических правил. Перед установкой тщательно очистите пазы от масляных отложений и заусенцев — даже мельчайшая частица абразива под буртиком вызовет его отрыв при затяжке.
Наносите на контактные поверхности тонкий слой графитовой смазки, но избегайте попадания на торец самого упора. Сборку выполняйте легкими ударами медной выколотки, контролируя совпадение меток. Если чувствуется заедание, не используйте силу — лучше пройдитесь шабером по наплыву, сняв не более 0,05 мм.
В качестве заключительной рекомендации: при проектировании редукторов с частыми пусками и реверсами стоит закладывать запас прочности по буртику не менее 2,5. К примеру, для расчетного осевого усилия 5 кН необходим выступ, способный выдержать 12,5 кН.
Это достигается увеличением ширины наплавленного пояска до 4 мм или использованием легированной стали 40ХН с пределом текучести 700 МПа. Помните, что такая деталь не терпит ударных нагрузок на торец — всегда следите, чтобы поджим осуществлялся через гайку или распорную втулку. Тогда соединение прослужит весь назначенный ресурс без аварийных разрушений.
