Как пропаять шпоночный паз при ремонте

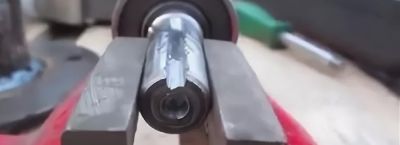

Когда вал или ступица теряют первоначальную геометрию посадочного места под шпонку, одним из действенных способов восстановления оказывается заполнение поврежденной выемки припоем с последующей механической обработкой. Этот метод позволяет вернуть детали работоспособность без сварки, которая часто ведет к короблению из-за высокого нагрева.
Для успешной операции необходимо правильно подобрать состав наплавки и строго соблюдать температурные режимы.
В большинстве случаев для подобных работ используют оловянно-свинцовые припои группы ПОС, а конкретно марки ПОС-61 или ПОС-63. Температура их полного расплавления составляет 190–210 °С, что существенно ниже порога отпуска конструкционной стали (обычно от 300 °С).
Такой нагрев не меняет структуру металла вала и не снижает его твердость. Для нагруженных узлов, работающих при вибрациях или ударах, лучше взять медно-цинковый припой марки ПМЦ-36 с температурой плавления около 825 °С либо серебряный ПСр-45, который течет при 660–725 °С. Однако работа с тугоплавкими составами требует газовой горелки и опыта, иначе можно пережечь края канавки.
Перед заливкой расплавом необходимо тщательно подготовить полость. Используйте напильник или шабер, чтобы удалить заусенцы, задиры и следы износа по бокам и дну.
После этого обезжирьте поверхность ацетоном или уайт-спиритом. Далее следует активировать металл для сцепления – нанесите флюс. Для оловянно-свинцовых припоев подходит хлористый цинк (паяльная кислота) или спиртовой раствор канифоли с добавлением 5% хлористого аммония. В случае тугоплавких составов применяют буру с борной кислотой в пропорции 1:1 по массе.
Прогрейте деталь в зоне ремонта до температуры чуть выше точки плавления припоя. Для небольших валов диаметром до 50 мм достаточно мощного паяльника с медным жалом на 200–300 Вт.
Если деталь массивная – от 10 кг и более, потребуется газовая горелка или индукционный нагреватель. Контролировать нагрев удобно куском припоя: как только он начинает плавиться при касании к стенке паза, температура достигнута. Важно не перегреть вал выше 250 °С для легкоплавких материалов или выше 900 °С для твердых припоев, иначе возникнут окалины.
Лужение – обязательный промежуточный этап. Нанесите флюс на очищенную полость, затем разогретым паяльником или стержнем из меди вотрите припой тонким слоем по всей поверхности.
Качественное лужение выглядит как ровная блестящая пленка без темных включений. Если на каком-то участке припой сворачивается в капли, значит, там осталось масло или оксидная пленка – повторите зачистку. После лужения можно приступать к заполнению выемки.
Наполнение канавки ведите с небольшим избытком – примерно на 0.3–0.5 мм выше кромок исходного паза. Это необходимо, так как при кристаллизации оловянно-свинцовые сплавы дают усадку до 0.2% объема.
Для медно-цинковых припоев усадка меньше – около 0.05%, но всё равно оставляйте припуск. Заливку выполняйте непрерывно, подогревая деталь с обратной стороны, чтобы расплав хорошо растекался и заполнял все неровности. Избегайте образования раковин: заливайте припой струей в нижнюю точку паза, выдавливая воздух кверху.
После полного остывания (естественным путем на воздухе, без ускорения водой) излишки наплавки удаляются. Сначала пройдитесь плоским напильником, снимая металл заподлицо с цилиндрической поверхностью вала или плоскостью ступицы.
Затем окончательное формирование паза выполните фрезерованием или протяжкой. Ширина канавки должна соответствовать стандартному размеру шпонки по ГОСТ 23360-78. Для ремонтного размера допускается увеличение на 0.1–0.2 мм, но не более. Если вы восстанавливаете паз под стандартную шпонку, ориентируйтесь на номинальную ширину без зазора – плотное прилегание боковых стенок обеспечит передачу крутящего момента.
Для деталей, работающих при высоких скоростях скольжения или в масляной ванне, после пайки и обработки желательно провести термофиксацию – прогреть узел при 150 °С в течение часа. Это снимает остаточные напряжения в припое и повышает его прочность.
Практика показывает, что правильно выполненное заполнение канавки припоем ПОС-61 выдерживает нагрузку до 40–50 Н•м на срез для вала диаметром 30 мм. Твердые медно-цинковые наплавки держат до 120 Н•м, но требуют более высокой квалификации.
Есть несколько характерных ошибок. Первое – попытка пропаять грязную или жирную выемку.
Результат – отслаивание наплавки при первой же нагрузке. Второе – использование припоя с низким содержанием олова (менее 30%). Такой состав имеет высокую вязкость и плохо затекает в углы. Третье – перегрев детали, ведущий к образованию окалины, которая мешает сцеплению. Для массивных валов удобно применять термопасту на соседних участках, чтобы локализовать зону нагрева.
Инструмент для домашней мастерской: газовый паяльник типа «Момент» или автоген малого размера, набор медных прутков для лужения, стальная щетка и набор надфилей. В условиях производства чаще используют индукционный нагрев или ванну с расплавом припоя для одновременной заливки нескольких пазов.
Но классический метод с паяльной лампой и мощным электропаяльником остается надежным для единичного ремонта.
После восстановления геометрии обязательно проверьте шпонку на входе в паз. Она должна заходить от руки с легким натягом, без раскачивания.
Зазор более 0.05 мм по ширине недопустим – при работе начнется динамическое ударное воздействие, которое быстро разрушит наплавку. При необходимости пройдите по боковинам тонким шабером, добиваясь плотного контакта.
Еще один практический нюанс – глубина канавки. Если износ затронул дно, то после зачистки и лужения нужно восстановить первоначальную глубину за счет набора припоя.
Для стандартного паза под шпонку 10х8 мм глубина на валу составляет 5 мм. После наплавки и фрезерования проверьте глубину щупом. Превышение более чем на 0.1 мм ослабит посадку шпонки, занижение помешает нормальной сборке.
Для ступиц (шкивов, зубчатых колес) процедура аналогичная, но паз находится внутри отверстия. Тут удобнее использовать угловой паяльник с изогнутым жалом или заливать расплав через направляющую воронку.
Нагрев ступицы равномерно распределяйте по окружности, чтобы избежать трещин в чугуне – если деталь чугунная, применяйте только оловянные припои с добавлением 2–3% меди, они уменьшают диффузию углерода.
В случае восстановления паза на посадочном месте вала под сегментную шпонку (по ГОСТ 24071-97) технология не отличается, но глубина выемки обычно меньше – 3–4 мм. Тут особенно критична точность: после наплавки фрезеруйте специальной дисковой фрезой, соответствующей радиусу сегмента.
Используйте твердосплавную фрезу диаметром 6–10 мм на невысоких оборотах (300–500 об/мин), чтобы не перегреть мягкий припой.
Заметим, что для валов, работающих при температурах выше 150 °С (например, вблизи двигателя внутреннего сгорания), оловянно-свинцовые наплавки не годятся – они поплывут. В таких условиях применяйте серебряный припой ПСр-72 с температурой плавления 780 °С или медно-фосфорный.
Фосфористые составы (МФ-1, МФ-3) текучестью похожи на оловянные, но плавятся при 700–850 °С. Они требуют флюса на основе борной кислоты.
Обработка наплавленного участка после пайки не должна вызывать задиров. Следите, чтобы режущий инструмент (фреза, развертка) был острым, с передним углом 5–8°.
Мягкий припой имеет склонность к налипанию, поэтому используйте смазочно-охлаждающую жидкость – эмульсию или керосин. После механической финишной обработки полезно пройтись по пазу мелкой шкуркой зернистостью 400, чтобы убрать микронеровности, которые могут стать концентраторами напряжений.
Подводя итог этой части описания, можно сказать, что пропайка шпоночного паза при ремонте – доступный метод, если подойти к нему с пониманием свойств материалов и аккуратностью. Конкретные припои, режимы нагрева и последовательность лужения остаются ключевыми факторами успеха.
Соблюдая описанные рекомендации, вы получите восстановленное соединение, которое прослужит не менее 70–80% ресурса новой детали.
