Как проверить твердость шпонки напильником

В слесарной практике нередко возникает необходимость быстрой оценки качества детали без доступа к измерительным приборам. Один из старейших и наиболее доступных способов определить, насколько правильно проведена термообработка элемента шпоночного соединения, заключается в использовании обычного стального напильника.

Этот метод, основанный на принципе относительной твёрдости, позволяет любому производственнику или ремонтнику за считанные секунды выявить явное несоответствие характеристик заготовки предъявляемым требованиям. В отличие от лабораторных тестеров, напильник всегда под рукой в мастерской или прямо у станка, что делает его незаменимым инструментом входного контроля.

Прежде чем разбирать технику проведения проверки, стоит уточнить, какие параметры прочности считаются нормальными для подобных изделий. Согласно действующим стандартам (ГОСТ 23360, ГОСТ 24071 и другим нормативным документам), шпонки для редукторов, валов и муфт чаще всего изготавливают из среднеуглеродистых марок стали — 45, 40Х или Ст6.

В зависимости от назначения соединения деталь может поставляться в двух состояниях: без дополнительной закалки (твёрдость по Бринеллю 200–240 HB, что соответствует приблизительно 15–22 HRC) или после объёмной закалки с низким отпуском (требуется 40–50 HRC). Для ответственных узлов, испытывающих ударные нагрузки, значение сопротивления вдавливанию не должно превышать 35 HRC, иначе элемент станет хрупким.

Возникает логичный вопрос: как именно напильник помогает отличить мягкую заготовку от перекалённой или правильно обработанной? Секрет кроется в разнице твёрдости самого абразивного инструмента и испытуемого образца.

Насечка хорошего слесарного напильника (драчёвого, личного или бархатного) из инструментальной стали У12 или ХВГ после закалки имеет показатель порядка 62–65 HRC. Если поверхность проверяемой детали превосходит по твёрдости этот порог, то стальной брусок не сможет снять стружку — он будет скользить, оставляя лишь слабый блестящий след. Обратная ситуация (когда заготовка заметно мягче) приводит к характерному «заеданию» зубьев и появлению отчётливой металлической пыли или мелкой стружки.

Для достоверности результатов важно правильно выбрать разновидность напильника. Лучше всего использовать новый или только что правленный драчёвый инструмент с крупной насечкой №3 или №4, поскольку его зубья наиболее чувствительны к разнице в прочности материала.

Личной рашпиль (№2 или №3) тоже подойдёт, но он быстрее забивается стружкой при работе по мягким сплавам. А вот бархатные насечки, предназначенные для чистовой обработки, для данной цели не годятся: их мелкие зубья быстро затупляются, да и визуально оценить характер взаимодействия с образцом сложнее. Обязательно убедитесь, что рабочая часть инструмента не засалена и не забита абразивной пылью — это исказит ощущения при движении.

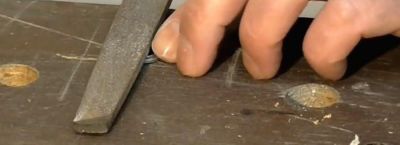

Теперь перейдём непосредственно к практическим действиям. Возьмите проверяемый элемент шпоночного соединения в левую руку или зафиксируйте его в тисках мягкими губками, чтобы не повредить грани.

Правой рукой плотно ухватитесь за ручку напильника, а большим пальцем прижмите носок полотна к боковой поверхности изделия. Начните вести инструмент от себя, держа его под углом примерно 20–30 градусов к обрабатываемой плоскости. Давление должно быть умеренным и постоянным — таким, как если бы вы снимали фаску толщиной 0,1 мм за один проход. Длина рабочего хода — не более 30–40 миллиметров, чтобы исключить влияние возможной поверхностной корки (обезуглероженного слоя) после закалки.

О чём говорит характер взаимодействия? Если под насечкой легко образуется непрерывная блестящая стружка, а рука не чувствует заметного сопротивления — твёрдость материала не превышает 25 HRC.

Такой экземпляр подойдёт лишь для неответственных фиксаторов вроде крышек люков или ручных приводов. Когда напильник «рвёт» металл с вибрацией, давая мелкую крошку, и требуется заметное усилие — значение находится в интервале 30–40 HRC, что нормально для шпонок в редукторах общего назначения. В идеале, при контроле закалённой детали (45–50 HRC), вы ощутите лишь лёгкое царапанье без образования ощутимых частиц; инструмент будет словно скользить по стеклу.

Существует несколько важных нюансов, которые часто упускают начинающие мастера. Первый касается проверки углов и рёбер: их твёрдость может оказаться выше из-за эффекта наклёпа или обезуглероживания, поэтому пробуйте делать насечку на плоской грани, отступив от края минимум 3–5 миллиметров.

Второй момент — скорость движения. Слишком быстрое перемещение напильника приведёт к тому, что зубья просто «прыгнут» по поверхности, не дав реальной картины. Оптимальный темп — одно-два возвратно-поступательных движения в секунду. И третье: не ограничивайтесь одной точкой, проведите проверку в двух-трёх зонах, особенно если деталь длинная (более 80 мм) — возможны местные перегревы при закалке ТВЧ.

А что делать, если под рукой нет драчёвого инструмента, а есть только старый затупленный личной? В такой ситуации можно попробовать обновить насечку, проведя несколько раз по мелкозернистому абразивному бруску (хотя это не восстановит остроту полностью).

Другой выход — использовать оправку с напаянным победитовым наконечником или даже просто кусок закалённого ножа из стали Р6М5, но тогда тест перестанет быть чистым методом «напильника». Для бытовых условий иногда применяют ребро старого надфиля — его микроскопические зубья тоже дают информацию, но результат придётся интерпретировать с поправкой на меньшую глубину внедрения.

Стоит также обсудить, как отличить перекалённую (свыше 55 HRC) шпонку от правильно термически обработанной. Для первого случая характерно практически полное отсутствие какого-либо следа от насечки — инструмент просто издаёт звонкий звук и не оставляет царапин даже при сильном нажиме.

Такую деталь нельзя использовать в узлах с динамическими нагрузками: она сломается, как стекло. Нормальная же заготовка (40–50 HRC) даст едва заметную риску серого цвета, которую можно ощутить кончиком ногтя. Мягкий некалёный образец легко опиливается, оставляя после трёх-четырёх проходов чёткую лунку глубиной до 0,2 мм.

Чтобы повысить достоверность оценки, советуем сравнивать поведение напильника на тестируемой детали и на заведомо эталонном образце. В качестве последнего может выступить отрезок калиброванного прутка из стали 45, прошедший закалку и отпуск по режиму 830°C + 400°C (твёрдость около 45 HRC).

Проведите инструментом по этому эталону, запомните усилие и характер стружки, а затем повторите на контролируемой шпонке. Расхождение в ощущениях более чем на 30% говорит о браке термической обработки. Такой подход особенно ценен при приёмке партии однотипных изделий от незнакомого поставщика.

Не забывайте, что сам напильник после нескольких проверок изнашивается и теряет свою чувствительность. Если вы регулярно пользуетесь этим методом (скажем, на мелкосерийном производстве), заведите отдельный экземпляр, предназначенный исключительно для контроля, и подписывайте дату ввода в эксплуатацию.

Ориентировочный ресурс одного полотна — около 200–250 уверенных проходов по материалам средней твёрдости. После этого его зубья закругляются, и он начинает недооценивать прочность образца. Периодически проверяйте свой тестовый инструмент по эталону с известным значением по Роквеллу — например, по пластине с аттестованным значением 48 HRC.

В дополнение к описанной методике опытные слесари часто используют комбинированную пробу: сперва ведут напильником с большим усилием, а затем — с лёгким касанием. Если при сильном нажиме стружка не образуется, но при слабом появляется матовая полоса, это указывает на наличие тонкого закалённого слоя (например, после цементации) на вязкой сердцевине.

Для шпонок, работающих на срез, такая структура нежелательна — поверхностный твёрдый слой быстро раскрошится под нагрузкой. Куда более надёжна однородная структура по всему сечению.

Как быть с деталями из цветных металлов или нержавеющих сталей? Для латунных, бронзовых или алюминиевых шпонок метод теряет смысл: любой закалённый напильник будет легко их резать, независимо от истинной прочности материала.

В таких случаях ориентируются на другой признак — звонкость. Мягкая латунь даёт глухой звук при ударе, а упрочнённая обработкой давлением — более высокий. Для шпонок из коррозионностойкой стали 12Х18Н10Т (которая не подвергается закалке) насечка нормально снимает стружку при любом состоянии, так как её твёрдость редко превышает 25 HRC. Там данный подход неинформативен.

И последний практический совет. Если вы обнаружили, что шпонка слишком мягкая (напильник «жрёт» её как масло), ни в коем случае не пытайтесь повысить её стойкость поверхностным наклёпом — ударами молотка по граням.

Вы лишь создадите внутренние напряжения и микротрещины. Единственно правильное решение — вернуть деталь поставщику или заказать новую с точным указанием режима термообработки (например, «закалка + высокий отпуск до 44–48 HRC»). В экстренном ремонте можно временно поставить более твёрдую самодельную шпонку из рессорной стали 65Г, предварительно проверив её своим методом. При этом обязательно убедитесь, что паз на валу и в ступице выдержат повышенное усилие запрессовки.
