Как забить клиновую шпонку без молотка

В слесарной практике нередко возникает ситуация, когда применение ударного инструмента для монтажа клинового фиксатора недопустимо из‑за риска повредить посадочные поверхности вала или ступицы. Чугунные шестерни, тонкостенные втулки или прецизионные подшипниковые узлы плохо переносят резкие динамические нагрузки, и даже аккуратный удар может вызвать микротрещины или деформацию.

Однако существуют проверенные способы впрессовать этот элемент, используя статическое усилие, которое распределяется плавно и контролируемо.

Первый метод основан на применении обычной монтажной струбцины или винтового съемника с усилием, развиваемым резьбовой парой. Для этого потребуется две массивные стальные пластины толщиной от 8 до 12 мм, которые устанавливаются с двух сторон ступицы, и длинные шпильки М10–М16, стягивающие конструкцию.

Шпонка предварительно вставляется в паз вала, а между её торцом и одной из пластин помещается короткий отрезок каленого прутка диаметром 6–10 мм – он передает давление от винта непосредственно на фиксатор. Вращая гайку или головку винта ключом, удается создать усилие в пределах 1–2 тонн, чего вполне достаточно для шпонок сечением до 12х8 мм из стали 45. Такой приём особенно хорош для деталей, где нет доступа для свободного замаха рукой.

Для более крупных размеров – скажем, клин 24х14 мм с длиной 100 мм – потребуется усилие уже около 4–5 тонн, и тут на помощь приходит обычный гидравлический домкрат. Соберите жесткую П-образную раму из швеллера №12 или 14, длиной немного больше расстояния от торца вала до противоположной опоры.

Домкрат упирается в один конец рамы, а его шток через стальной толкатель давит на клин, в то время как вторая сторона рамы охватывает вал сзади ступицы. Для типового редукторного вала диаметром 60 мм с клиновой канавкой такая схема позволяет запрессовывать элемент без малейшего удара, причем усилие наращивается плавно – можно даже использовать динамометрический ключ для контроля момента на домкрате. Из практики: для посадки с натягом 0,02–0,05 мм достаточно давления в 300–400 атмосфер на поршне домкрата диаметром 30 мм.

Иногда наилучший результат даёт сочетание температурной усадки и механического сжатия, полностью исключающее любые ударные воздействия. Если охладить клин в среде сухого льда (температура около -78°C) в течение 20 минут, то для детали из конструкционной стали длиной 80 мм поперечное сечение уменьшится примерно на 0,02–0,03 мм, а продольное – на 0,05–0,07 мм.

Одновременно ступицу нагревают строительным феном до 100–120°C, что расширяет её паз на 0,03–0,05 мм по ширине. В итоге зазор становится положительным до 0,08 мм, и клин входит от руки с легким нажатием. После выравнивания температур посадка оказывается плотнее, чем при забивании, из‑за взаимной диффузии микронеровностей. Однако такой метод требует осторожности: для шпонок из закалённой стали (HRC 40–50) быстрый перепад температур может вызвать микротрещины, поэтому лучше использовать детали в нормализованном или отожжённом состоянии.

Когда под рукой нет специальных приспособлений, выручает винтовой зажим от струбцины с регулируемым упором. Возьмите две струбцины с усилием 500 кгс каждая, поставьте их параллельно так, чтобы их губки лежали на торцах вала и на выступающей части клина, и затягивайте поочередно.

Такой способ позволяет равномерно вести деталь без перекоса, особенно если предварительно смазать рабочие грани смесью графита с индустриальным маслом (пропорция 1:3). Коэффициент трения стали по стали снижается с 0,15 до 0,05–0,07, и требуемое усилие падает почти вдвое.

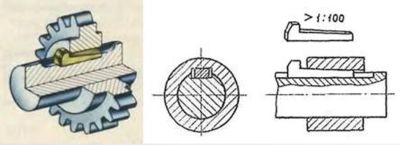

Для клиновых соединений с уклоном 1:100, стандартных для шпинделей металлорежущих станков, важно избежать заклинивания при старте. Здесь лучший вариант – использовать направляющую планку, которая устанавливается в паз вала вплотную к торцу фиксатора.

Планка делается из мягкой стали или латуни, её толщина соответствует высоте шпонки, а длина – 30–40 мм. Через неё винтовым домкратом или гидравликой передают усилие, что обеспечивает строго осевое движение без поперечных составляющих. После того как клин вошел на 10–15 мм, планку убирают и продолжают монтаж, но уже через стандартный толкатель. Реальные замеры показывают: такой порядок действий снижает риск замятия кромки паза на 80% по сравнению с ударным монтажом.

Не стоит забывать о конструктивных особенностях самого клина: на его рабочей поверхности не должно быть заусенцев, а радиус перехода к головке (если она предусмотрена) обязан составлять не менее 0,5 мм для сечения до 10 мм и 1 мм для более крупных. Нормативный допуск на шероховатость боковых граней – Ra не более 1,6 мкм, иначе при статическом вдавливании может произойти задир.

Для исправления ситуации пройдитесь по плоскостям мелкозернистым бруском с номером 600–800, после чего протрите уайт-спиритом. Также измерьте сам паз: зазор на сторону между шпонкой и канавкой по ширине не должен превышать 0,02 мм для ответственных соединений – это регламентируется таблицей допусков для шпоночных соединений по ГОСТ 23360.

Описанные приёмы применимы и в полевых условиях, когда нет ни пресса, ни даже домкрата. Сделайте импровизированную обойму из отрезка толстостенной трубы (диаметром под вал) и двух проушин, в которые проденьте резьбовую шпильку.

Натяжение создавайте гайками с помощью воротка или удлинителя из трубы, что даст выигрыш в силе до 20 раз при шаге резьбы 1,5 мм. Для клина 10х8 мм достаточно усилия 300–400 кгс, что достигается моментом на ключе в 25–30 Н•м. Такой метод давно применяют для монтажа шпонок на судовых валах, где ударная нагрузка запрещена из‑за возможного повреждения гребных винтов.

В случае когда клин имеет специальную канавку для выпрессовки (например, с резьбовым отверстием на торце), то для запрессовки без ударов используют обратный принцип: вкручивают в неё болт и через шайбу с упором в вал натягивают гайкой. Но здесь нужно следить, чтобы усилие приходилось строго по оси, иначе болт согнется.

Максимально допустимый изгибающий момент для болта М8 из стали 10.9 составляет около 15 Н•м, поэтому направляйте натяжение через сферическую шайбу, которая компенсирует малые перекосы. Такой способ часто используют часовщики и приборостроители для микроклиньев размером 2x2 мм, где даже легкий удар молотка разрушил бы корпус.

Подводя итог практическим рекомендациям, отмечу: главное – обеспечить равномерное и медленное приложение силы, параллельность толкателя оси паза и качественную смазку. Для ответственных узлов (шпиндели станков, коленчатые валы) обязательно контролируйте конечное усилие – не более 80% от расчетного, иначе возможно пластическое смятие торца фиксатора.

В серийном производстве такие операции выполняют на гидравлических прессах с индикатором силы, а в ремонтных условиях достаточно домкрата с манометром. Помните, что правильная статическая запрессовка не уступает по надежности ударной, а по сохранности деталей – значительно превосходит её.
