Как сделать паз для шпонки в валу дремелем

Когда ротационный инструмент вроде дремеля оказывается в руках, многие задачи, считавшиеся прерогативой крупных станков, становятся выполнимыми в домашней мастерской. Формирование посадочного места под призматическую шпонку на валу небольшого диаметра — типичный случай, где точность ручной фрезеровки сочетается с доступностью оборудования.

При грамотном подходе удаётся получить канавку с отклонениями в пределах сотых долей миллиметра, достаточными для передачи крутящего момента в редукторах модельных двигателей или ремонте сельхозтехники.

Прежде чем взяться за инструмент, необходимо определить размеры будущей выборки. Для вала диаметром 6-10 миллиметров стандартная ширина паза под шпонку по ГОСТу 23360-78 составляет 2-3 мм, глубина — 1,2-1,8 мм.

В случае ремонта старого соединения лучше ориентироваться на фактическую геометрию ответной детали, промеряя её штангенциркулем с точностью до 0,05 мм. Учтите, что у дремеля маломощный мотор (обычно 50-150 Вт), поэтому за один проход снимать слой толще 0,2-0,3 мм не получится — фреза начнёт вибрировать или зажёвывать.

Оснастка подбирается исходя из материала вала. Для незакалённой стали (Ст3, 20, 45) нужны твёрдосплавные борфрезы с цилиндрической рабочей частью диаметром ровно под требуемую ширину паза.

Лучший вариант — фреза с двойной перекрёстной насечкой, она меньше забивается стружкой. При работе с дюралем или латунью подойдут и более дешёвые инструменты из быстрорежущей стали Р6М5, но их стойкость в стали будет низкой — хватит на 10-15 сантиметров прохода.

Крепление фрезы в цанге требует особого внимания. Показатель радиального биения на конце длиной 20 мм не должен превышать 0,03 мм — проверьте это, вращая шпиндель рукой и поднеся индикатор.

Для точной регулировки оснастки удобно использовать цанги со сквозным отверстием: вставив фрезу до упора и затем отодвинув её на 1,5-2 мм, вы избежите контакта стержня с внутренней частью зажима. Эта мера снижает вибрации, особенно важные при фрезеровании глубоких пазов.

Разметка на цилиндрической поверхности — самый ответственный этап. Нанесите осевую линию вдоль вала с помощью призмы и чертилки, затем от неё отложите половину ширины паза в каждую сторону.

После этого острым штангенциркулем процарапайте границы будущей канавки, а боковые риски продолжите на торец детали. Удобно использовать зажимной параллелепипед — он даёт направляющую грань для фиксации корпуса дремеля. Альтернативный метод: наклейте на вал полоску тонкого пластика или латуни толщиной, равной расстоянию от границы паза до края цанги, и ведите инструмент вдоль этого упора.

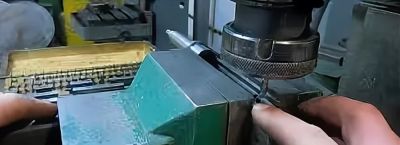

Процесс фрезерования стоит начать с выборки канавки в несколько заходов. Установите на дремеле обороты в диапазоне 15-20 тысяч в минуту — для резцов диаметром 2 мм это оптимальный режим, исключающий перегрев кромок.

Двигайтесь поступательно с подачей 10-15 мм в секунду, не останавливаясь на месте во избежание прижога. Глубину набирайте за 3-4 прохода: первый — на 0,1 мм для зацентровки, затем последовательно увеличивайте до требуемого значения. Контролируйте заглубление, выставив на корпусе импровизированный упор — кусочек твердого пластика, зафиксированный винтовым хомутиком на расстоянии, равном сумме глубины паза и радиуса фрезы.

Реальная проблема при ручном ведении — увод инструмента в сторону от размеченных границ. Чтобы этого избежать, сделайте простое приспособление из двух стальных пластин, скреплённых параллельно с зазором на толщину вала плюс 0,1 мм.

Эта конструкция надёвается на деталь и служит направляющей для корпуса цанги. Для малых серий подойдёт и деревянная колодка с прорезанным продольным пазом — её прижимают струбциной к столу, а вал вращают вручную, перемещая дремель вдоль направляющей.

Одна из типичных ошибок — попытка сформировать дно канавки плоским, используя фрезу с насечкой по торцу. На самом деле такие резцы дают микронеровности высотой до 0,05 мм, что для шпоночного соединения допустимо лишь при низких нагрузках.

Для ответственных узлов лучше после черновых проходов финишировать паз концевой фрезой, имеющей две режущие кромки на пятке. Диаметр этого инструмента подбирают на 0,1-0,2 мм меньше ширины паза, а последний проход выполняют на постоянной глубине, смещая резец поперечными движениями на 0,05 мм за проход.

Встречаются ситуации, когда вал изготовлен из вязкой стали вроде 40Х и не закалён. Тогда неизбежно налипание металла на режущие кромки фрезы — стружка сваривается с инструментом, резко снижая качество поверхности.

Выход — использовать смазочно-охлаждающую жидкость, капля литола или машинного масла, нанесённая на зону резания каждые 10-15 секунд, решает проблему. Для алюминиевых сплавов вместо масла применяют керосин или уайт-спирит — они предотвращают засаливание. Медь и её сплавы фрезеруют наоборот, сухими, с повышенной подачей до 25 мм/с, иначе инструмент быстро забивается мягкой стружкой.

Контроль глубины в процессе работ осуществляют методом промеров индикаторным нутромером или щупом. Самый практичный способ: вырезать из жести шаблон толщиной точно по требуемой глубине и вставлять его между дном паза и линейкой, положенной на поверхность вала.

Если шаблон входит с лёгким зазором, а другой, на 0,05 мм толще, не проходит — размер выдержан. Помните, что при фрезеровании длинных пазов (более 30 мм) дремель греется, цанга расширяется, и инструмент может выдвинуться — проверяйте зажим через каждые 5 минут работы.

Для валов диаметром менее 5 мм стандартный подход с параллельным движением инструмента становится проблематичным. В этом случае делают паз методом "качающейся фрезы": закрепив дремель вертикально в стойке, вал подают вручную под острым углом к оси резца, формируя канавку последовательным смещением детали поперёк.

Такой способ требует максимальной аккуратности, но позволяет получить паз шириной 1,5 мм на трёхмиллиметровой оси — ситуация, частая в микроэлектродвигателях.

Обратите внимание на направление вращения фрезы относительно движения подачи. Встречное фрезерование (резец идёт навстречу движению вала) даёт более чистую поверхность, но требует жёсткой фиксации детали, иначе её вырвет из рук.

Попутное фрезерование проще в управлении — инструмент сам втягивается в материал, однако на выходе из паза неизбежно образуется скол. Компромиссный вариант: первый проход делают попутным для стабилизации, затем проходят встречным на глубину 0,05 мм для удаления заусенцев.

Особняком стоит задача изготовления паза под сегментную шпонку (по ГОСТу 24071-80). Её профиль отличается тем, что дно канавки должно быть не плоским, а цилиндрическим — радиусом, равным радиусу сегмента.

Дремель с цилиндрической фрезой такой профиль не даст. Выход — использовать палец (концевую фрезу с радиусом на торце), либо после выборки прямоугольного паза дорабатывать дно полусферической борфрезой, вращая вал в приспособлении с винтовой подачей. Для мелких сечений (диаметр сегмента до 10 мм) можно вовсе обойтись без фрезерования, сверля лунку сверлом Форстера, но это уже другой способ.

В итоге качество изготовленного гнезда проверяется посадкой шпонки: она должна входить в паз от руки с небольшим натягом, без раскачки. Для призматического соединения нормальный зазор по ширине составляет 0,02-0,04 мм, по глубине — 0,1-0,2 мм для свободной посадки.

Если шпонка проворачивается пальцем — брак; слишком тугой вход требует доработки паза алмазным надфилем, проходя вдоль дна, не расширяя стенки. При соблюдении всех описанных приёмов даже ротационным инструментом удаётся получить соединение, способное передавать крутящий момент до 15 Н•м на валу 8 мм — этого хватает для большинства любительских механизмов.
