Типы шпонок: призматические, сегментные, клиновые - особенности и выбор
Соединение вала со ступицей колеса или шестерни часто выполняется с применением шпоночного паза. Этот проверенный метод обеспечивает передачу крутящего момента и фиксирует детали относительно друг друга. Правильный подбор данного элемента напрямую влияет на надежность и долговечность всего узла.
Призматические исполнения регулируются стандартом ГОСТ 23360-78. Их типоразмеры напрямую связаны с диаметром вала, который может составлять от 6-8 мм до 100-120 мм. Стандартная высота h колеблется в пределах 2-28 мм при ширине b от 2 до 28 миллиметров. Длина L подбирается из стандартного ряда, охватывающего интервал 6-280 мм. Наиболее ходовые размеры лежат в диапазоне 10-50 миллиметров.
Материалом служат углеродистые стали марок Ст45 или Ст50. Термообработка позволяет достигать твердости 40-50 HRC. Это повышает стойкость к смятию и износу в условиях знакопеременных нагрузок. Пазы на валу и втулке фрезеруются концевым либо дисковым инструментом с соблюдением полей допусков.
Посадка в паз вала выполняется по скользящей или напряженной схеме. В пазу ступицы устанавливается с зазором для упрощения сборки. Номинальные напряжения среза рассчитываются по формуле τ = 2T/(dbl), где T - момент, d - диаметр, b - ширина, l - рабочая длина. Проверочный расчет на смятие обязателен для ответственных узлов.

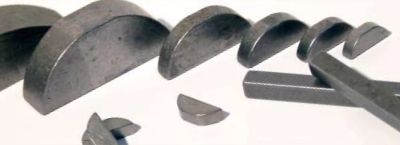

Сегментные разновидности стандартизированы ГОСТ 24071-80. Их главное преимущество - малая глубина паза, что сохраняет прочность вала. Высота h1 значительно меньше, чем у призматических аналогов. Ширина варьируется от 2 до 10 миллиметров при длине 4,5-25 мм.
Монтаж осуществляется в шпоночную канавку, проточенную дисковым резцом или фрезой. Сборка отличается простотой, что ускоряет производственный процесс. Такие детали применяются в местах с ограниченными радиальными габаритами. Типичные области использования - редукторы малой мощности, электродвигатели, приборные устройства.
Клиновые модификации создают плотную посадку за счет конусности 1:100. Они не только передают вращающее усилие, но и надежно фиксируют детали в осевом направлении. Верхняя грань имеет уклон, а нижняя выполняется параллельной оси вала. Натяг регулируется при забивании, что требует аккуратности при монтаже.
Усилие запрессовки контролируется для предотвращения перекоса ступицы. Такие соединения восприимчивы к дисбалансу и вибрациям. Их применение оправдано при реверсивных нагрузках с ударными пиками. Подобные элементы встречаются в станочных муфтах, железнодорожных колесных парах, тяжелом промышленном оборудовании.
Выбор конкретного типа зависит от условий эксплуатации и передаваемой мощности. Для постоянного вращения без реверса подходят призматические исполнения. Сегментные варианты оптимальны при жестких ограничениях по глубине паза. Клиновые аналоги незаменимы для соединений, требующих осевой фиксации.
Расчет ведется по двум ключевым параметрам - напряжению смятия и среза. Допускаемое напряжение смятия [σсм] для неподвижных соединений составляет 150-200 МПа. При реверсивной нагрузке этот показатель снижают до 60-100 МПа. Напряжение среза не должно превышать 60-80 МПа для сталей средней прочности.
Рабочая длина подбирается так, чтобы нагрузка распределялась равномерно по всей поверхности. Короткие образцы склонны к перекосу и повышенному износу. Слишком длинные могут нарушить соосность сопрягаемых деталей. Рекомендуется занимать 70-80% от ширины ступицы.
При фрезеровании пазов соблюдайте шероховатость поверхности не грубее Rz 20. Заусенцы тщательно зачищайте, чтобы избежать заклинивания. Смазка молибденосодержащими пастами облегчает последующую разборку. Для тяжелонагруженных соединений применяйте призматические элементы с скругленными торцами.
Контроль посадки осуществляйте щупом толщиной 0,05 мм. Зазор по боковым плоскостям не должен превышать эту величину. Глубина паза на валу измеряется нутромером с индикатором. Отклонение от параллельности граней допускается в пределах 0,01 мм на 100 мм длины.
В массовом производстве пазы обрабатываются протяжкой для достижения высокой точности. Единичные изделия изготавливаются на универсальных фрезерных станках. Чистовой проход выполняйте с подачей 0,1-0,15 мм/об для получения требуемой шероховатости.
Сочетание двух призматических деталей увеличивает нагрузочную способность. Их располагают под углом 120 или 180 градусов друг к другу. Этот прием используют в мощных редукторах и турбинах. Монтаж требует высокой точности расположения пазов.
Для валов из высоколегированных сталей применяйте шпонки из материала с аналогичными механическими свойствами. Разница в твердости не должна превышать 20%. Это предотвращает преждевременный износ паза. При работе в агрессивных средах используют коррозионностойкие стали 12Х18Н10Т.
Замена вышедшего из строя элемента требует точного подбора по размерам. Не допускается установка детали с меньшей высотой или шириной. Восстановление изношенного паза возможно наплавкой с последующей механической обработкой. Этот процесс требует специального оборудования и навыков.
Хранение осуществляйте в сухом помещении с защитой от коррозии. Сортировка по типоразмерам упрощает подбор при сборке. Маркировка на торце указывает материал и категорию прочности. Это помогает быстро идентифицировать нужную деталь в условиях крупного производства.
Правильно подобранное и установленное соединение обеспечит долгую работу механизма. Регулярный визуальный контроль позволит вовремя обнаружить признаки износа. Соблюдение нормативов и технологических рекомендаций гарантирует надежность соединения при любых нагрузках.
