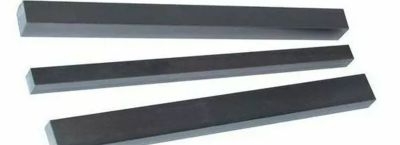

ГОСТ и DIN стандарты для шпоночного проката: полное руководство

Шпоночные соединения служат для передачи крутящего момента между валом и ступицей насаженной детали. На практике применяют два основных норматива – отечественный ГОСТ и немецкий DIN.

Их знание позволяет грамотно подбирать крепежные элементы для ремонта или проектирования новых узлов.

Призматические исполнения по ГОСТ 23360 охватывают четыре типоразмерных ряда. Самый ходовой ряд 1 включает изделия с высотой от 2 до 36 миллиметров.

Сечение 10x8 мм имеет длину от 15 до 100 мм. Ряд 2 применяется при дефиците места, его высота несколько меньше.

Немецкий аналог DIN 6885 предлагает три класса исполнения. Форма А – это призма с двумя плоскопараллельными сторонами.

Тип В отличается цилиндрическими торцами. Исполнение С обладает одним скругленным концом. Размерный ряд простирается от 2x2 мм до 100x50 мм при длине до 500 миллиметров.

Сегментные модификации по ГОСТ 24071 имеют меньшую глубину паза на валу. Это сохраняет его прочностные характеристики.

Радиус кривизны составляет 25 мм для шпонки сечением 16x10 мм. DIN 6888 регламентирует сегментный крепеж с толщиной от 3,0 до 24,9 миллиметра.

Клиновые разновидности по ГОСТ 24068 создают осевое фиксирование деталей. Угол наклона верхней грани составляет 1:100.

Такое решение предотвращает осевое смещение узла при динамических нагрузках. Подобные элементы редко встречаются в DIN из-за специфики применения.

Материалом служат углеродистые стали марок Ст45, Ст50. Твердость достигает 41-47 HRC.

Немецкие нормативы предписывать применение сталей С35, С45. Их термообработка дает твердость в пределах 340-440 HB. Это гарантирует стойкость к смятию и срезу.

Основной расчет ведут на напряжение смятия. Формула выглядит как σсм = 2T / (d * k * l), где T – вращающий момент, d – диаметр вала, k – высота рабочей грани, l – длина соединения.

Допустимое напряжение смятия для Ст45 принимают 150 МПа. Для статической нагрузки этот параметр увеличивают до 200 МПа.

Практический совет – всегда выбирайте длину чуть меньше паза ступицы. Зазор в 0,2-0,5 мм облегчает монтаж.

При сборке избегайте ударов по торцу медным молотком. Используйте прессовое оборудование для равномерной установки.

Контролируйте шероховатость боковых граней. Показатель Ra 2,5 мкм обеспечит плотное прилегание.

Радиус закругления на кромках не превышает 0,3 мм. Превышение этого значения ведет к неплотной посадке в паз.

Для тяжелых режимов работы применяйте сегментные исполнения. Они оптимальны для валов большого диаметра.

В быстроходных редукторах лучше работают призматические модификации. Их балансировка проще из-за симметричной формы.

Размерные ряды имеют перекрытие между стандартами. Шпонка 12x8x60 мм по ГОСТ близка к DIN A12x8x60.

Но всегда проверяйте допуски на высоту. У немецких нормативов они могут быть строже на 0,1-0,2 миллиметра.

Хранение организуйте в сухом помещении. Смазывайте антикоррозионной консервационной смазкой К-17.

Упаковывайте в ингибитированную бумагу для предотвращения ржавления. Такой подход сохранит геометрию до начала монтажа.

При ремонте импортного оборудования замеряйте паз штангенциркулем. Подбирайте ближайший типоразмер по таблицам соответствия.

Незначительную подгонку можно выполнить ручным притирочным инструментом. Это обеспечит плотную посадку без люфтов.

Для валов из легированных сталей применяйте шпонки повышенной твердости. Марка 40Х после закалки дает 45-50 HRC.

Это предотвращает преждевременное смятие граней под высокими нагрузками. Соответствующий немецкий вариант – сталь 34Cr4.

В ответственных узлах проверяйте наличие фаски на всех кромках. Ее размер составляет (0.2…0.4)х45°.

Отсутствие фаски приводит к концентраторам напряжений. Это снижает усталостную прочность вала в зоне паза.

При проектировании нового соединения ориентируйтесь на диаметр вала. Для ∅30 мм выбирайте сечение 8x7 мм.

Длину назначайте из стандартного ряда – 20, 22, 25 мм. Учитывайте, что рабочая высота k для призматического типа меньше полной высоты h.

В редукторах с реверсивным движением увеличивайте длину на 15-20%. Это компенсирует знакопеременные нагрузки.

Для ударных воздействий применяйте сегментные варианты. Они лучше распределяют напряжения по объему вала.

При замене ориентируйтесь на фактический износ паза. Выкрашивание кромок требует перехода на больший типоразмер.

Фрезеровка паза под следующий стандарт восстановит работоспособность узла. Использование ремонтных втулок оправдано для крупногабаритных деталей.

Комбинированные шпоночно-шлицевые соединения встречаются в мощных трансмиссиях. Шпонка воспринимает пиковые нагрузки, а шлицы – основной момент.

Такую схему применяют в горном оборудовании и судовых механизмах.

Маркировка содержит полные габариты и стандарт. Надпись "Шпонка 10x8x50 ГОСТ 23360-78" исключает ошибку при подборе.

Немецкие изделия несут клеймо DIN 6885 Form A 10x8x50. Это упрощает идентификацию при закупке метизов.

Разбежка в допусках составляет 0,1-0,3 мм по высоте. Германские нормативы задают более жесткие предельные отклонения.

При сборке прецизионных механизмов это имеет решающее значение для соосности вращающихся частей.

Технологический припуск на шлифование после термообработки составляет 0,3 мм на сторону. Это снимает деформации и обеспечивает точность размеров.

Чистовая обработка гарантирует шероховатость не грубее Ra 1,25 мкм.

Для валов из нержавеющих сталей применяют шпонки из сплавов A2 или A4. Их коррозионная стойкость соответствует базовому материалу.

Твердость таких исполнений достигает 35-40 HRC после специальной термической обработки.

В зубчатых передачах располагайте элемент под венцом шестерни. Это увеличит жесткость соединения.

Избегайте симметричного расположения двух деталей на одном валу. Смещайте их относительно друг друга для снижения местного ослабления сечения.

Проверяйте биение собранного узла индикаторным нутромером. Допустимое значение не должно превышать 0,05 мм на 100 мм длины.

Превышение этого параметра говорит о неправильной посадке или деформации при монтаже.

В условиях вибрации используйте фиксирующие составы Loctite 638. Они предотвращают самоотвертывание соединения.

Наносите герметик на боковые поверхности перед окончательной запрессовкой детали.

Для массового производства целесообразно заказывать шпоночный прокат по чертежам. Это снижает стоимость на 15-20% при объемах от 1000 штук.

Изготовление по индивидуальным размерам оправдано для спецтехники и уникального оборудования.
