Монтаж шпоночных соединений: пошаговая инструкция
Работа над таким соединением требует методичного подхода, где каждый этап определяет надежность всего узла. Начинают всегда с контроля посадочных мест.

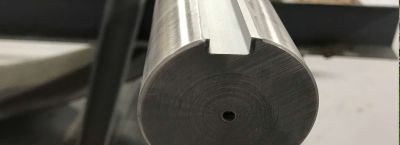

Паз на валу и в ступице очищают от стружки, масла и возможных задиров металла. Размеры проверяют микрометром и калибрами-пробками.
Стандартная ширина выполняется с допуском по системе вала, часто это поле N9 или Js9. Глубина канавки должна соответствовать чертежу с точностью до 0.05 миллиметра.
Выбор крепежного элемента основан на проектной документации. Призматический тип, как самый распространенный, маркируется тремя цифрами: ширина, высота и длина.
Стандартный ряд включает сечения от 2х2 до 45х25 миллиметров. Материалом служит сталь 45, термически обработанная до твердости 43-48 HRC.
Для тяжелонагруженных передач применяют сталь 40Х. Длина изделия всегда меньше паза втулки на 3-5 мм для нормальной установки.
Первой операцией будет сухая сборка. Шпонку вставляют в канавку вала руками, без использования молотка.
Она обязана занимать положение без заметного качания. После этого пробуют надеть ступицу.
Если монтаж невозможен, узел разбирают и ищут причину. Зачастую помехой становятся заусенцы на кромках либо несоответствие фактических габаритов.
Плотность прилегания боковых плоскостей – главный фактор работы соединения. Для пригонки применяют шабрение.
Контрольную краску наносят на грани шпонки, затем её устанавливают и слегка сдвигают деталью. Выступающие точки, окрашенные в цвет, аккуратно снимают шабером.
Цикл повторяют до получения равномерного пятна контакта площадью не менее 75%.
Габаритный контроль глубины выполняют по формуле t1 = h - (D-d)/2, где h – полная высота, D – диаметр вала, d – внутренний диаметр втулки. Расхождение с номиналом свыше 0.1 миллиметра недопустимо.
Корректировку проводят на фрезерном станке с последующей ручной доводкой. Дно канавки не является рабочим и не требует идеальной чистоты.
Окончательную сборку ведут с применением пресса. Усилие запрессовки для средних сечений, скажем, 12х8 мм, составляет порядка 2-3 кН.
Прямые удары молотком недопустимы – используют медные или полиамидные подкладки. После установки ступица обязана сидеть на валу плотно, без малейшего радиального люфта.
Проворачивание от руки должно быть плавным, без заеданий.
В конструкциях с реверсивным движением или вибрацией применяют фиксаторы. Стопорный винт М6 или М8 вкручивают в торец ступицы, его конец входит в углубление на теле шпонки.
Для гарантии от самооткручивания на резьбу капают анаэробный герметик. В высокооборотных механизмах иногда используют два таких элемента, расположенных под 180 градусов.
После монтажа проводят контроль биения. Индикатор часового типа устанавливают на наружную поверхность втулки.
Допустимое радиальное биение для большинства промышленных редукторов лежит в пределах 0.02-0.05 мм на длине 100 миллиметров. Превышение указывает на перекос, требующий переборки узла.
Распространенный промах – установка детали не той стороной. Фаска на призматической шпонке всегда должна быть обращена наружу, к скруглению паза.
Перевернутый элемент не сядет до конца, создав мнимый натяг. Еще одна проблема – использование изделий с низкой твердостью.
Они сминаются в первые часы работы, образуя зазор и вызывая ударные нагрузки. Проверить материал можно простым напильником – качественную сталь он будет брать с трудом.
Для конических валов применяют клиновые аналоги, которые создают осевое усилие. Их монтаж сопровождается постоянным замером вылета втулки.
Момент затяжки гайки может достигать значительных величин, до 600 Н·м для диаметра 100 мм. Окончательную проверку проводят под нагрузкой, на холостом ходу, внимательно прислушиваясь к посторонним шумам.
Работа требует точного измерительного инструмента. Штангенциркуль с точностью 0.02 мм, набор щупов, микрометр – обязательный минимум.
На производстве используют калибры-скобы для быстрого контроля ширины. Температура в цехе влияет на результаты замеров, особенно для крупногабаритных деталей.
Стальной вал и чугунная ступица имеют разный коэффициент расширения, что нужно помнить при горячей сборке.
Нормативные документы – ГОСТ 23360-78 для призматических исполнений и ГОСТ 24071-80 для сегментных – содержат полные таблицы размеров и допусков. Отклонение от них допустимо лишь в рамках специальных технических условий.
Самостоятельное изготовление таких элементов оправдано только при ремонте, с обязательной последующей термообработкой. Готовый узел перед сдачей часто подвергают ультразвуковому контролю для выявления внутренних дефектов.
