Использование шпонок в насосном оборудовании
В конструкции любого центробежного или шестеренного агрегата есть место, где вращающий момент от вала электродвигателя должен быть абсолютно надежно передан рабочему колесу или шестерне. Здесь на первый план выходит проверенная десятилетиями деталь – шпонка.
Это небольшой, но критически ответственный элемент, чья правильная установка напрямую определяет ресурс всего узла.

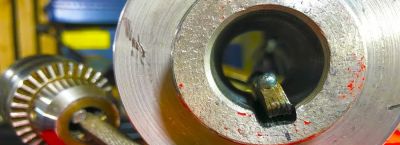

Шпоночное соединение относится к категории неподвижных разъемных соединений. Его основная задача – предотвратить проворот детали на валу под действием крутящих усилий.
Принцип действия основан на контактном смятии боковых граней, которые воспринимают всю нагрузку. В насосостроении применяют преимущественно призматические и сегментные исполнения.
ГОСТ 23360-78 регламентирует основные размеры для призматических деталей: ширина от 2 до 100 мм, высота от 2 до 28 мм. Стандартная длина лежит в пределах от 6 до 500 мм.
Для валов диаметром 12 мм берут шпонку 4x4 мм, а для мощного вала в 90 мм уже потребуется сечение 25x14 мм. Сегментные варианты, описываемые ГОСТ 24071-80, часто используют там, где глубина паза на валу должна быть минимальной.
Материалом служат конструкционные углеродистые стали марок Ст45 или Ст50. После обработки резанием их подвергают термоупрочнению до твердости 37-45 HRC.
Это обеспечивает необходимую прочность без риска повреждения более дорогих деталей вала или ступицы. Мягкие, не закаленные элементы быстро деформируются и разрушаются.
Проектный расчет такого соединения сводится к проверке рабочих поверхностей на смятие и срез. Формула для напряжения смятия выглядит как σ_см = (2Т)/(dk*l_p).
Здесь Т – крутящий момент, d – диаметр вала, k – рабочая высота шпонки, l_p – расчетная длина. Допустимое напряжение смятия для стальной ступицы обычно принимают в диапазоне 100-150 МПа.
Напряжение среза считают по соотношению τ_ср = (2Т)/(db*l_p), где b – ширина элемента. Практика показывает, что условие по смятию обычно является определяющим.
При высокой частоте вращения или ударных нагрузках вводят понижающий коэффициент 0.7-0.8 к допускаемым напряжениям.
Качество соединения на 80% зависит от правильности изготовления пазов. На валу паз фрезеруют концевым инструментом, соблюдая жесткие допуски по ширине.
Для свободного соединения поле допуска на ширину паза на валу задают по JS9, а в ступице – по P9. Для плотной сборки применяют посадку P9/h9. Шероховатость боковых поверхностей должна быть не ниже Ra 2.5.
Сам элемент после установки должен входить в паз вала с натягом по всей длине, без качания. В пазу ступицы допускается небольшой зазор, но не более 0.1 мм.
Верхняя плоскость призматической детали ни в коем случае не должна упираться в ступицу, обязателен зазор 0.2-0.5 мм. Контролируют его щупом.
Типичная ошибка при сборке – попытка забить деталь в паз с чрезмерным усилием. Это ведет к наклепу, деформации и последующему заклиниванию ступицы.
Правильный монтаж предполагает аккуратную установку элемента в паз вала и последующую напрессовку колеса или шестерни с помощью термонагрева или гидравлического пресса.
Сборку ответственных соединений часто выполняют с применением смазки на основе дисульфида молибдена. Это облегчает последующий демонтаж и снижает риск фреттинг-коррозии.
После монтажа убеждаются в легком провороте ступицы от руки – это признак, что деталь не зажата и заняла правильное положение.
В процессе эксплуатации главный враг шпоночного узла – усталостное разрушение. Его первые признаки – появление радиальных трещин в углах паза на валу и характерные следы вмятин на боковых гранях.
Любой ремонт насоса должен включать тщательный осмотр этих зон, даже если видимой течи или вибрации нет.
При замене вышедшего из строя элемента никогда не ставят новую деталь в старый изношенный паз. Это бесполезная мера, соединение мгновенно разобьется.
Необходима механическая обработка пазов с последующим увеличением размеров. Часто применяют ремонтный ряд сечений, предусмотренный стандартом.
Для валов диаметром до 30 мм увеличение ширины паза составляет 0.4 мм. При диаметре 80-100 мм ремонтный шаг достигает 1.5-2.0 мм.
В особо тяжелых случаях паз заваривают и фрезеруют заново в новом месте, смещенном на 90 градусов относительно старого. Это требует балансировки ротора.
Сборка насосов с двусторонним всасом или многоступенчатых агрегатов предъявляет особые требования к ориентации шпонок. Их устанавливают строго в линию, чтобы не нарушить балансировку собранного ротора.
Разметку выполняют с помощью поверочной плиты и индикатора.
Рабочее колесо должно садиться на вал от руки под усилием монтажной оправки, а не от ударов молотка. Если посадка идет туго, вероятны забоины на гранях или несоосность.
При демонтаже используют съемники с центральным винтом, который давит на торец вала, а не на деталь.
Хранение запасных деталей организуют в сухом месте. Даже незначительная коррозия на боковых поверхностях ухудшает посадку и ведет к концентрации напряжений.
Для ответственных применений шпонки поставляют с защитным покрытием – фосфатированием или кадмированием.
Надежность этого, казалось бы, простого элемента – залог долгой работы насоса без вибрации и стуков. Его корректный подбор по сечению и длине, прецизионная обработка пазов и аккуратная сборка закрывают вопрос передачи крутящего момента на весь межремонтный цикл.
Понимание этих нюансов отличает качественный монтаж от кустарной сборки.
