Типичные ошибки при выборе и установке шпонок

Многие поломки валов и сопряженных деталей напрямую связаны с просчетами при монтаже соединительных элементов. Часто эти проблемы вызваны не дефектом материала, а банальным пренебрежением правилами проектирования и сборки. Рассмотрим распространенные недочеты, которые способны вывести из строя даже самую надежную конструкцию.

Ошибки начинаются с неверного подбора сечения этого элемента. Применение детали с уменьшенной высотой h не позволяет передать необходимый крутящий момент. Согласно ГОСТ 23360-78, для вала диаметром 40 миллиметров требуется призматический элемент сечением 12x8 мм, а установка 10x8 мм уже создаст значительный зазор по высоте паза. Такой узел будет работать с перегрузкой, вызывая смятие рабочих граней и постепенное разрушение соединения.

Другой распространенный просчет — неправильная посадка в паз. Слишком свободное расположение приводит к биению и ударным нагрузкам, что быстро разбивает посадочные места. Чрезмерно тугая установка, особенно при использовании стального инструмента, вызывает наклеп материала и остаточные напряжения. Зазор между верхней пластью детали и дном канавки ступицы должен находиться в пределах 0.1-0.3 мм для статических нагрузок.

Крайне опасно самостоятельное изготовление этих деталей из произвольного стального проката без последующей термообработки. Стандартом предписано использовать сталь марки 45 или Ст6 с твердостью после закалки 42-48 HRC. Элемент, выточенный из мягкой стали, просто сомнется при первых же нагрузках, а перекаленный станет хрупким и расколется.

Большие проблемы создает несоответствие длины элемента рабочей поверхности ступицы. Деталь, выступающая за пределы втулки, действует как концентратор напряжений и способствует образованию усталостных трещин на валу. Слишком короткий вариант не использует всю площадь контакта, резко повышая удельное давление. Оптимально, когда длина составляет 80-90% от длины ступичного отверстия.

Монтаж без фрезеровки соответствующих пазов — грубейшее нарушение технологии. Напильником или углошлифовальной машинкой невозможно добиться параллельности стенок и требуемой шероховатости поверхности Rz 20. Только фрезерная обработка гарантирует плотное прилегание боковых граней, которые и воспринимают основную нагрузку.

Забивание детали тяжелым молотком деформирует ее торец и повреждает фаски на валу. Для корректной установки применяют медную или латунную выколотку, передающую усилие равномерно по всей площади. Предварительно необходимо убедиться в чистоте паза, удалив все загрязнения и мелкую стружку.

При сборке соединения с сегментным типом элемента часто игнорируют монтаж стопорного кольца. Без него деталь может сместиться под действием вибрации и выпасть из паза во время работы механизма. Это приводит к полному разрушению узла и заклиниванию вращающихся частей.

Неправильный выбор типа конструкции для конкретных условий эксплуатации — еще одна частая причина поломок. Направляющие элементы требуются при перемещении ступицы вдоль вала, а сегментные оптимальны для значительных крутящих моментов. Призматические детали просты в изготовлении, но создают концентрацию напряжений у своих торцов.

Расчет прочности часто ограничивается проверкой на смятие, хотя при мягком материале ступицы необходим контроль на срез. Формула проверки на смятие выглядит как σсм = 2T / (d * k * l) ≤ [σсм], где T – крутящий момент, d – диаметр вала, k – высота рабочей поверхности, l – рабочая длина. Для чугуна СЧ20 допустимое напряжение [σсм] не должно превышать 60 МПа.

Игнорирование состояния торцов приводит к их быстрому задиру и затруднению последующей разборки. Снятие фаски под углом 45 градусов и полировка этих поверхностей значительно облегчают демонтаж и повышают долговечность всего узла.

Сборка без контроля плотности прилегания боковых поверхностей недопустима. Зазор между этими гранями и стенками паза регламентируется по посадке h9/H9 и не должен превышать 0.05 миллиметра. Проверку проводят щупами, а для ответственных соединений используют метод нанесения контрольной краски.

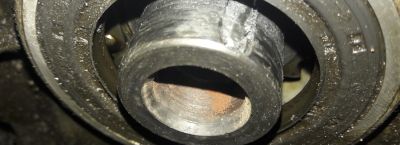

При ремонте старого узла часто устанавливают новую деталь в уже разбитый паз. Это не восстанавливает работоспособность соединения, а лишь немного откладывает момент окончательной поломки. Разработанный паз требует восстановления наплавкой с последующей механической обработкой или заменой вала.

Работа с коническими валами предполагает применение специальных клиновых элементов, которые создают осевое усилие для фиксации. Использование стандартных призматических деталей в такой ситуации не обеспечит надежного соединения и приведет к проворачиванию ступицы.

Смазка рабочих поверхностей перед монтажом — распространенная, но ошибочная практика. Масляная пленка снижает трение, необходимое для передачи момента, и способствует проскальзыванию. Исключение составляют лишь соединения, работающие в условиях агрессивной среды, где смазка выполняет защитную функцию.

Замена стандартного элемента на шлицевое соединение при модернизации оборудования требует полного перерасчета всей конструкции. Шлицы обеспечивают лучшее центрирование и более равномерное распределение нагрузки, но их изготовление значительно сложнее и дороже.

Неправильная ориентация нескольких деталей в одном узле создает дисбаланс и вибрацию. При установке двух или более элементов их следует располагать под углом 180 градусов друг к другу для компенсации радиальных нагрузок. Это особенно критично для высокоскоростных валов.

Использование алюминиевых или бронзовых ступиц требует увеличения расчетной длины на 25-30% по сравнению со стальными. Мягкие материалы имеют меньший предел текучести, поэтому площадь контакта должна быть больше для снижения удельного давления.

Запрессовка ступицы на вал с уже установленной деталью часто приводит к ее перекосу и заклиниванию. Правильная последовательность действий: сначала надеть ступицу на вал, совместив пазы, а затем аккуратно ввести соединительный элемент на свое место.

Виброзащитные составы на резьбовых соединениях стопорных винтов предотвращают их самопроизвольное откручивание. Без такой фиксации винт может выпасть и попасть в зону зацепления других деталей, вызвав катастрофические разрушения.

Соблюдение этих правил подбора и монтажа значительно повышает ресурс соединения и предотвращает внезапные отказы оборудования. Грамотная установка простого элемента обеспечивает надежную передачу крутящего момента на весь срок службы механизма.
